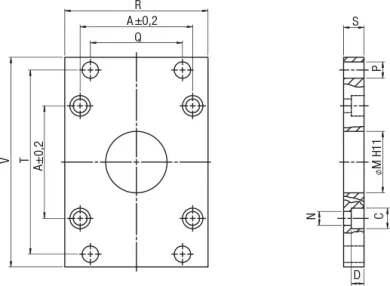

Code | 3D-Zeichnungen | Nummer | Ø | Ø M | P | S | D | C | N | A | Q | R | T | V | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VFL160 | Zugang anfordern | VFL 160 | 160 | 65 | 18 | 20 | 10,5 | 26 | 17 | 140 | 115 | 180 | 230 | 260 | |
VFL200 | Zugang anfordern | VFL 200 | 200 | 75 | 22 | 25 | 12,5 | 26 | 17 | 175 | 135 | 220 | 270 | 300 | |
VFL250 | Zugang anfordern | VFL 250 | 250 | 90 | 26 | 25 | 14,5 | 33 | 22 | 220 | 165 | 285 | 330 | 400 | |
VFL320 | Zugang anfordern | VFL 320 | 320 | 110 | 33 | 30 | 15 | 39 | 26 | 270 | 200 | 350 | 400 | 470 |
