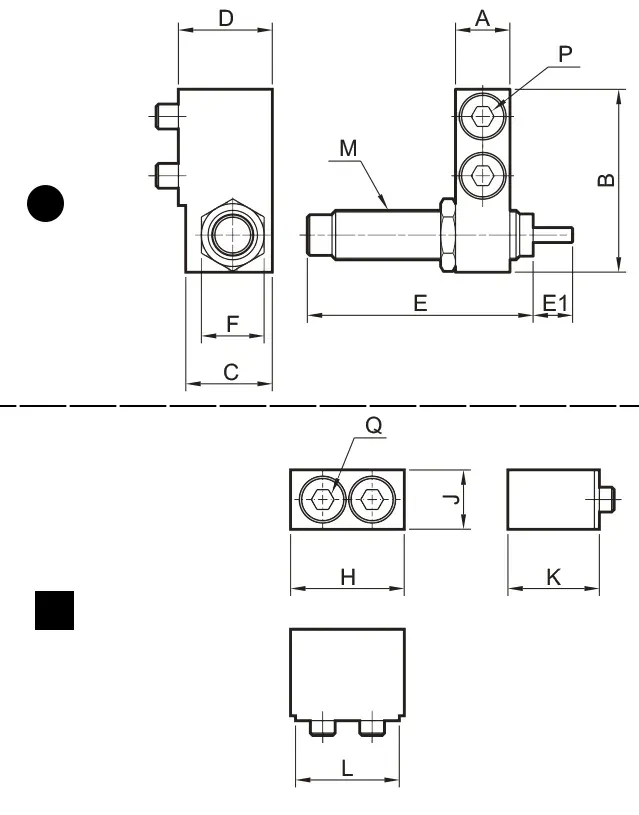

| Code | 3D-Zeichnungen | Nummer | Ø | Hub-Einstellbereich | A | B | C | D | E | E1 | F | M | P* | H | K | L | Q* | * | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CG04008SXA1 | Zugang anfordern | CG04 008 SXA1 | 8 | 5 | 7 | 23 | 14 | 15.5 | 40,6 | 6 | 11 | M8X1 | M3X16 | 16,6 | 15,5 | 14,6 | M3X16 | Innensechskant gewinde der schraube | |
| CG04012SXA1 | Zugang anfordern | CG04 012 SXA1 | 12 | 5 | 9,5 | 31 | 14.5 | 16 | 40,6 | 6 | 11 | M8X1 | M4X16 | 20,5 | 15 | 18,5 | M4X12 | Innensechskant gewinde der schraube | |
| CG04016SXA1 | Zugang anfordern | CG04 016 SXA1 | 16 | 5 | 11 | 37 | 17.5 | 19 | 47 | 7 | 12,7 | M10X1 | M5X16 | 23 | 18,5 | 21 | M5X16 | Innensechskant gewinde der schraube | |
| CG04020SXA1 | Zugang anfordern | CG04 020 SXA1 | 20 | 5 | 13 | 47 | 23.5 | 26 | 67 | 12 | 19 | M14X1,5 | M6X25 | 27 | 25,5 | 25 | M6X25 | Innensechskant gewinde der schraube | |
| CG04025SXA1 | Zugang anfordern | CG04 025 SXA1 | 25 | 5 | 16 | 53.5 | 23.5 | 26.5 | 67 | 12 | 19 | M14X1,5 | M8X25 | 33 | 25,5 | 31 | M8X25 | Innensechskant gewinde der schraube |
