QCP1232

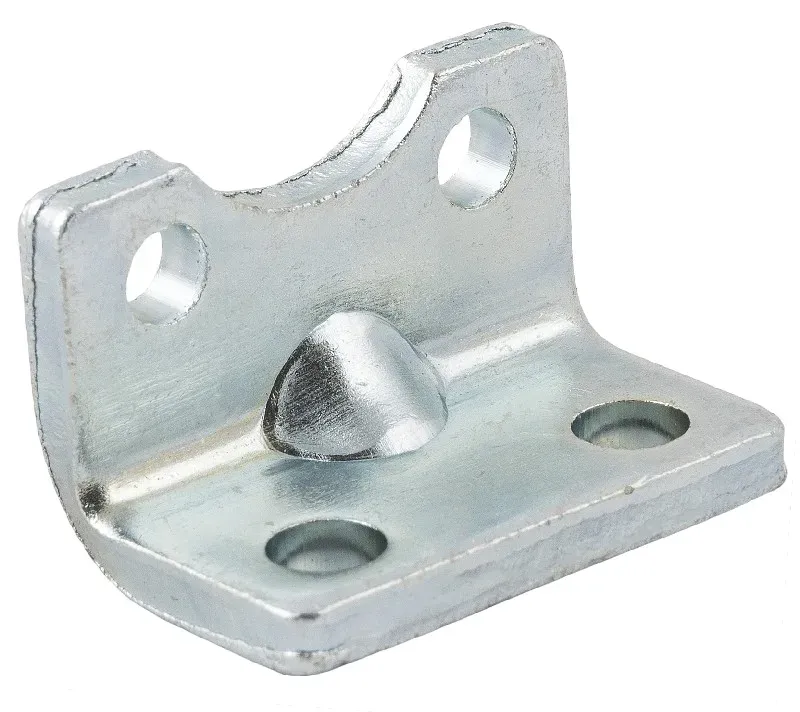

FUSSBEFESTIGUNG - STAHL - Durchmesser von 12 bis 25

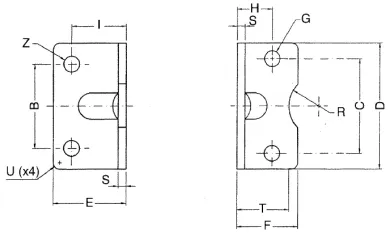

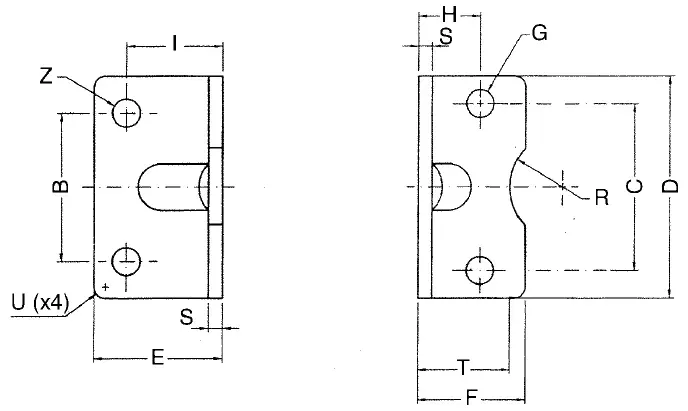

| Code | 3D-Zeichnungen | Nummer | Ø | C | B | D | E | F | G | H | I | S | T | R | U | Z | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QCP012 | Zugang anfordern | QCP 012 | 12 - 16 | 18 | 18 | 30 | 17.5 | 17,5 | 4.4 | 13 | 13 | 3 | 15 | 9 | 2 | 5,5 | |
| QCP020 | Zugang anfordern | QCP 020 | 20 | 22 | 22 | 36 | 22 | 22 | 5.4 | 16 | 16 | 4 | 17 | 10 | 2 | 6,6 | |
| QCP025 | Zugang anfordern | QCP 025 | 25 | 26 | 26 | 40 | 22 | 23 | 5.4 | 17 | 16 | 4 | 19 | 11 | 2 | 6,6 |
