BD1225

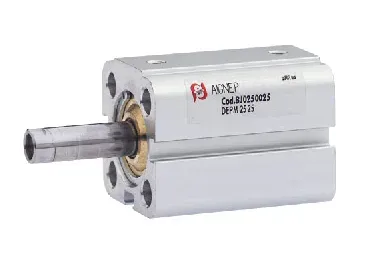

EINFACHWIRKEND MAGNETISCH KOLBEN AUSGEFAHREN - Durchmesser von 12 bis 25

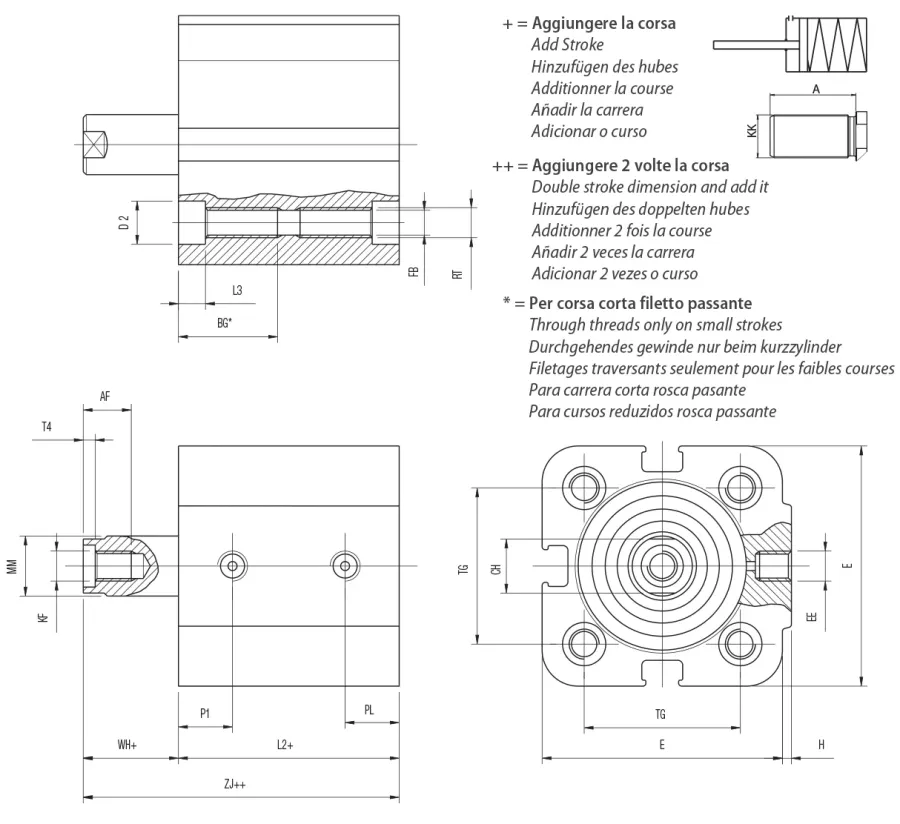

| Code | 3D-Zeichnungen | Nummer | Ø | Hub | KK | A | AF | RT | BG* | D2 Ø | E | EE | FB Ø | H | KF | L2+ | L3 | MM Ø | P1 | PL | T4 | TG | WH+ | ZJ++ | CH | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BD0120005 | Zugang anfordern | BD 012 0005 | 12 | 5 | M6 | 6 | 6 | M4 | 12.5 | 5.5 | 29 | M5 | 3,3 | 1 | M3 | 28 | 3,5 | 6 | 7,5 | 7,5 | 1.5 | 18 | 6 | 34 | 5 | |
| BD0120010 | Zugang anfordern | BD 012 0010 | 12 | 10 | M6 | 6 | 6 | M4 | 12.5 | 5.5 | 29 | M5 | 3,3 | 1 | M3 | 28 | 3,5 | 6 | 7,5 | 7,5 | 1.5 | 18 | 6 | 34 | 5 | |
| BD0120015 | Zugang anfordern | BD 012 0015 | 12 | 15 | M6 | 6 | 6 | M4 | 12.5 | 5.5 | 29 | M5 | 3,3 | 1 | M3 | 28 | 3,5 | 6 | 7,5 | 7,5 | 1.5 | 18 | 6 | 34 | 5 | |
| BD0120020 | Zugang anfordern | BD 012 0020 | 12 | 20 | M6 | 6 | 6 | M4 | 12.5 | 5.5 | 29 | M5 | 3,3 | 1 | M3 | 28 | 3,5 | 6 | 7,5 | 7,5 | 1.5 | 18 | 6 | 34 | 5 | |
| BD0120025 | Zugang anfordern | BD 012 0025 | 12 | 25 | M6 | 6 | 6 | M4 | 12.5 | 5.5 | 29 | M5 | 3,3 | 1 | M3 | 28 | 3,5 | 6 | 7,5 | 7,5 | 1.5 | 18 | 6 | 34 | 5 | |
| BD0160005 | Zugang anfordern | BD 016 0005 | 16 | 5 | M8 | 8 | 8 | M4 | 14.5 | 5.5 | 29 | M5 | 3,3 | 1 | M4 | 30,5 | 3,5 | 8 | 8,5 | 8,5 | 2 | 18 | 6 | 36,5 | 7 | |
| BD0160010 | Zugang anfordern | BD 016 0010 | 16 | 10 | M8 | 8 | 8 | M4 | 14.5 | 5.5 | 29 | M5 | 3,3 | 1 | M4 | 30,5 | 3,5 | 8 | 8,5 | 8,5 | 2 | 18 | 6 | 36,5 | 7 | |
| BD0160015 | Zugang anfordern | BD 016 0015 | 16 | 15 | M8 | 8 | 8 | M4 | 14.5 | 5.5 | 29 | M5 | 3,3 | 1 | M4 | 30,5 | 3,5 | 8 | 8,5 | 8,5 | 2 | 18 | 6 | 36,5 | 7 | |
| BD0160020 | Zugang anfordern | BD 016 0020 | 16 | 20 | M8 | 8 | 8 | M4 | 14.5 | 5.5 | 29 | M5 | 3,3 | 1 | M4 | 30,5 | 3,5 | 8 | 8,5 | 8,5 | 2 | 18 | 6 | 36,5 | 7 | |
| BD0160025 | Zugang anfordern | BD 016 0025 | 16 | 25 | M8 | 8 | 8 | M4 | 14.5 | 5.5 | 29 | M5 | 3,3 | 1 | M4 | 30,5 | 3,5 | 8 | 8,5 | 8,5 | 2 | 18 | 6 | 36,5 | 7 | |
| BD0200005 | Zugang anfordern | BD 020 0005 | 20 | 5 | M10x1,25 | 8 | 8 | M5 | 16,5 | 7,2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
| BD0200010 | Zugang anfordern | BD 020 0010 | 20 | 10 | M10x1,25 | 8 | 8 | M5 | 16,5 | 7,2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
| BD0200015 | Zugang anfordern | BD 020 0015 | 20 | 15 | M10x1,25 | 8 | 8 | M5 | 16,5 | 7,2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
| BD0200020 | Zugang anfordern | BD 020 0020 | 20 | 20 | M10x1,25 | 8 | 8 | M5 | 16,5 | 7,2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
| BD0200025 | Zugang anfordern | BD 020 0025 | 20 | 25 | M10x1,25 | 8 | 8 | M5 | 16,5 | 7,2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
| BD0250005 | Zugang anfordern | BD 025 0005 | 25 | 5 | M10x1,25 | 8 | 8 | M5 | 16,5 | 7,2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 | |
| BD0250010 | Zugang anfordern | BD 025 0010 | 25 | 10 | M10x1,25 | 8 | 8 | M5 | 16,5 | 7,2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 | |
| BD0250015 | Zugang anfordern | BD 025 0015 | 25 | 15 | M10x1,25 | 8 | 8 | M5 | 16,5 | 7,2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 | |
| BD0250020 | Zugang anfordern | BD 025 0020 | 25 | 20 | M10x1,25 | 8 | 8 | M5 | 16,5 | 7,2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 | |
| BD0250025 | Zugang anfordern | BD 025 0025 | 25 | 25 | M10x1,25 | 8 | 8 | M5 | 16,5 | 7,2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 |
