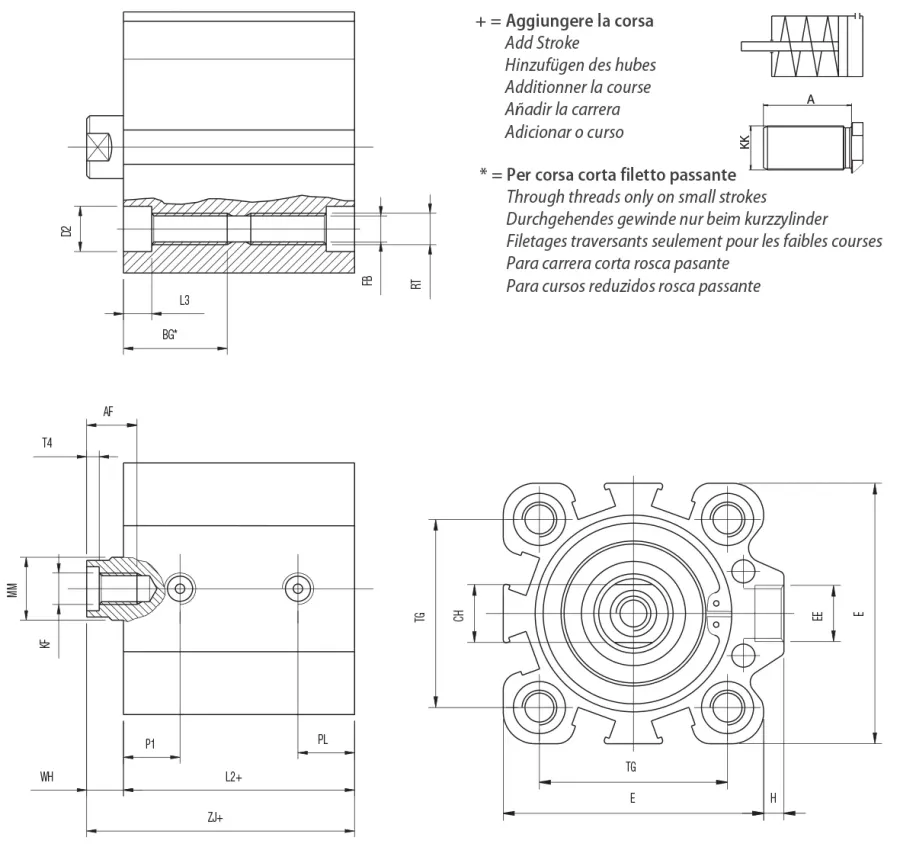

Code | 3D-Zeichnungen | Nummer | Ø | Hub | KK | A | AF | RT | BG* | D2 Ø | E | EE | FB Ø | H | KF | L2+ | L3 | MM Ø | P1 | PL | T4 | TG | WH | ZJ+ | CH | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BB0320005 | Zugang anfordern | BB 032 0005 | 32 | 5 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | |
BB0320010 | Zugang anfordern | BB 032 0010 | 32 | 10 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | |
BB0320015 | Zugang anfordern | BB 032 0015 | 32 | 15 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | |
BB0320020 | Zugang anfordern | BB 032 0020 | 32 | 20 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | |
BB0320025 | Zugang anfordern | BB 032 0025 | 32 | 25 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | |
BB0320030 | Zugang anfordern | BB 032 0030 | 32 | 30 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | |
BB0320040 | Zugang anfordern | BB 032 0040 | 32 | 40 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | |
BB0320050 | Zugang anfordern | BB 032 0050 | 32 | 50 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | |
BB0400005 | Zugang anfordern | BB 040 0005 | 40 | 5 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 52 | G 1/8 | 5 | 5 | M6 | 38,5 | 5,7 | 12 | 11 | 11 | 2.8 | 38 | 7,2 | 45,7 | 10 | |
BB0400010 | Zugang anfordern | BB 040 0010 | 40 | 10 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 52 | G 1/8 | 5 | 5 | M6 | 38,5 | 5,7 | 12 | 11 | 11 | 2.8 | 38 | 7,2 | 45,7 | 10 | |
BB0400015 | Zugang anfordern | BB 040 0015 | 40 | 15 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 52 | G 1/8 | 5 | 5 | M6 | 38,5 | 5,7 | 12 | 11 | 11 | 2.8 | 38 | 7,2 | 45,7 | 10 | |
BB0400020 | Zugang anfordern | BB 040 0020 | 40 | 20 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 52 | G 1/8 | 5 | 5 | M6 | 38,5 | 5,7 | 12 | 11 | 11 | 2.8 | 38 | 7,2 | 45,7 | 10 | |
BB0400025 | Zugang anfordern | BB 040 0025 | 40 | 25 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 52 | G 1/8 | 5 | 5 | M6 | 38,5 | 5,7 | 12 | 11 | 11 | 2.8 | 38 | 7,2 | 45,7 | 10 | |
BB0400030 | Zugang anfordern | BB 040 0030 | 40 | 30 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 52 | G 1/8 | 5 | 5 | M6 | 38,5 | 5,7 | 12 | 11 | 11 | 2.8 | 38 | 7,2 | 45,7 | 10 | |
BB0400040 | Zugang anfordern | BB 040 0040 | 40 | 40 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 52 | G 1/8 | 5 | 5 | M6 | 38,5 | 5,7 | 12 | 11 | 11 | 2.8 | 38 | 7,2 | 45,7 | 10 | |
BB0400050 | Zugang anfordern | BB 040 0050 | 40 | 50 | M10x1,25 | 22 | 10 | M6 | 21,7 | 8,5 | 52 | G 1/8 | 5 | 5 | M6 | 38,5 | 5,7 | 12 | 11 | 11 | 2.8 | 38 | 7,2 | 45,7 | 10 | |
BB0500005 | Zugang anfordern | BB 050 0005 | 50 | 5 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 63,5 | G 1/8 | 6,8 | 7 | M8 | 39 | 6,8 | 16 | 11 | 11 | 3.5 | 46,5 | 8,5 | 47,5 | 13 | |
BB0500010 | Zugang anfordern | BB 050 0010 | 50 | 10 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 63,5 | G 1/8 | 6,8 | 7 | M8 | 39 | 6,8 | 16 | 11 | 11 | 3.5 | 46,5 | 8,5 | 47,5 | 13 | |
BB0500015 | Zugang anfordern | BB 050 0015 | 50 | 15 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 63,5 | G 1/8 | 6,8 | 7 | M8 | 39 | 6,8 | 16 | 11 | 11 | 3.5 | 46,5 | 8,5 | 47,5 | 13 | |
BB0500020 | Zugang anfordern | BB 050 0020 | 50 | 20 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 63,5 | G 1/8 | 6,8 | 7 | M8 | 39 | 6,8 | 16 | 11 | 11 | 3.5 | 46,5 | 8,5 | 47,5 | 13 | |
BB0500025 | Zugang anfordern | BB 050 0025 | 50 | 25 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 63,5 | G 1/8 | 6,8 | 7 | M8 | 39 | 6,8 | 16 | 11 | 11 | 3.5 | 46,5 | 8,5 | 47,5 | 13 | |
BB0500030 | Zugang anfordern | BB 050 0030 | 50 | 30 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 63,5 | G 1/8 | 6,8 | 7 | M8 | 39 | 6,8 | 16 | 11 | 11 | 3.5 | 46,5 | 8,5 | 47,5 | 13 | |
BB0500040 | Zugang anfordern | BB 050 0040 | 50 | 40 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 63,5 | G 1/8 | 6,8 | 7 | M8 | 39 | 6,8 | 16 | 11 | 11 | 3.5 | 46,5 | 8,5 | 47,5 | 13 | |
BB0500050 | Zugang anfordern | BB 050 0050 | 50 | 50 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 63,5 | G 1/8 | 6,8 | 7 | M8 | 39 | 6,8 | 16 | 11 | 11 | 3.5 | 46,5 | 8,5 | 47,5 | 13 | |
BB0630005 | Zugang anfordern | BB 063 0005 | 63 | 5 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 77 | G 1/8 | 6,8 | 7 | M8 | 46 | 6,8 | 16 | 11,5 | 11,5 | 3.5 | 56,5 | 8 | 54 | 13 | |
BB0630010 | Zugang anfordern | BB 063 0010 | 63 | 10 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 77 | G 1/8 | 6,8 | 7 | M8 | 46 | 6,8 | 16 | 11,5 | 11,5 | 3.5 | 56,5 | 8 | 54 | 13 | |
BB0630015 | Zugang anfordern | BB 063 0015 | 63 | 15 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 77 | G 1/8 | 6,8 | 7 | M8 | 46 | 6,8 | 16 | 11,5 | 11,5 | 3.5 | 56,5 | 8 | 54 | 13 | |
BB0630020 | Zugang anfordern | BB 063 0020 | 63 | 20 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 77 | G 1/8 | 6,8 | 7 | M8 | 46 | 6,8 | 16 | 11,5 | 11,5 | 3.5 | 56,5 | 8 | 54 | 13 | |
BB0630025 | Zugang anfordern | BB 063 0025 | 63 | 25 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 77 | G 1/8 | 6,8 | 7 | M8 | 46 | 6,8 | 16 | 11,5 | 11,5 | 3.5 | 56,5 | 8 | 54 | 13 | |
BB0630030 | Zugang anfordern | BB 063 0030 | 63 | 30 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 77 | G 1/8 | 6,8 | 7 | M8 | 46 | 6,8 | 16 | 11,5 | 11,5 | 3.5 | 56,5 | 8 | 54 | 13 | |
BB0630040 | Zugang anfordern | BB 063 0040 | 63 | 40 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 77 | G 1/8 | 6,8 | 7 | M8 | 46 | 6,8 | 16 | 11,5 | 11,5 | 3.5 | 56,5 | 8 | 54 | 13 | |
BB0630050 | Zugang anfordern | BB 063 0050 | 63 | 50 | M12x1,25 | 24 | 12 | M8 | 22,8 | 10 | 77 | G 1/8 | 6,8 | 7 | M8 | 46 | 6,8 | 16 | 11,5 | 11,5 | 3.5 | 56,5 | 8 | 54 | 13 | |
BB0800005 | Zugang anfordern | BB 080 0005 | 80 | 5 | M16x1,5 | 32 | 16 | M10 | 25 | 13 | 92 | G 1/8 | 8,5 | 10 | M10 | 54 | 9 | 20 | 14 | 14 | 4.5 | 72 | 11 | 65 | 17 | |
BB0800010 | Zugang anfordern | BB 080 0010 | 80 | 10 | M16x1,5 | 32 | 16 | M10 | 25 | 13 | 92 | G 1/8 | 8,5 | 10 | M10 | 54 | 9 | 20 | 14 | 14 | 4.5 | 72 | 11 | 65 | 17 | |
BB0800015 | Zugang anfordern | BB 080 0015 | 80 | 15 | M16x1,5 | 32 | 16 | M10 | 25 | 13 | 92 | G 1/8 | 8,5 | 10 | M10 | 54 | 9 | 20 | 14 | 14 | 4.5 | 72 | 11 | 65 | 17 | |
BB0800020 | Zugang anfordern | BB 080 0020 | 80 | 20 | M16x1,5 | 32 | 16 | M10 | 25 | 13 | 92 | G 1/8 | 8,5 | 10 | M10 | 54 | 9 | 20 | 14 | 14 | 4.5 | 72 | 11 | 65 | 17 | |
BB0800025 | Zugang anfordern | BB 080 0025 | 80 | 25 | M16x1,5 | 32 | 16 | M10 | 25 | 13 | 92 | G 1/8 | 8,5 | 10 | M10 | 54 | 9 | 20 | 14 | 14 | 4.5 | 72 | 11 | 65 | 17 | |
BB0800030 | Zugang anfordern | BB 080 0030 | 80 | 30 | M16x1,5 | 32 | 16 | M10 | 25 | 13 | 92 | G 1/8 | 8,5 | 10 | M10 | 54 | 9 | 20 | 14 | 14 | 4.5 | 72 | 11 | 65 | 17 | |
BB0800040 | Zugang anfordern | BB 080 0040 | 80 | 40 | M16x1,5 | 32 | 16 | M10 | 25 | 13 | 92 | G 1/8 | 8,5 | 10 | M10 | 54 | 9 | 20 | 14 | 14 | 4.5 | 72 | 11 | 65 | 17 | |
BB0800050 | Zugang anfordern | BB 080 0050 | 80 | 50 | M16x1,5 | 32 | 16 | M10 | 25 | 13 | 92 | G 1/8 | 8,5 | 10 | M10 | 54 | 9 | 20 | 14 | 14 | 4.5 | 72 | 11 | 65 | 17 | |
BB1000005 | Zugang anfordern | BB 100 0005 | 100 | 5 | M20x1,5 | 40 | 20 | M10 | 25 | 13 | 113 | G 1/4 | 8,5 | 13 | M12 | 65 | 9 | 25 | 17,5 | 17,5 | 6 | 89 | 12 | 77 | 22 | |
BB1000010 | Zugang anfordern | BB 100 0010 | 100 | 10 | M20x1,5 | 40 | 20 | M10 | 25 | 13 | 113 | G 1/4 | 8,5 | 13 | M12 | 65 | 9 | 25 | 17,5 | 17,5 | 6 | 89 | 12 | 77 | 22 | |
BB1000015 | Zugang anfordern | BB 100 0015 | 100 | 15 | M20x1,5 | 40 | 20 | M10 | 25 | 13 | 113 | G 1/4 | 8,5 | 13 | M12 | 65 | 9 | 25 | 17,5 | 17,5 | 6 | 89 | 12 | 77 | 22 | |
BB1000020 | Zugang anfordern | BB 100 0020 | 100 | 20 | M20x1,5 | 40 | 20 | M10 | 25 | 13 | 113 | G 1/4 | 8,5 | 13 | M12 | 65 | 9 | 25 | 17,5 | 17,5 | 6 | 89 | 12 | 77 | 22 | |
BB1000025 | Zugang anfordern | BB 100 0025 | 100 | 25 | M20x1,5 | 40 | 20 | M10 | 25 | 13 | 113 | G 1/4 | 8,5 | 13 | M12 | 65 | 9 | 25 | 17,5 | 17,5 | 6 | 89 | 12 | 77 | 22 | |
BB1000030 | Zugang anfordern | BB 100 0030 | 100 | 30 | M20x1,5 | 40 | 20 | M10 | 25 | 13 | 113 | G 1/4 | 8,5 | 13 | M12 | 65 | 9 | 25 | 17,5 | 17,5 | 6 | 89 | 12 | 77 | 22 | |
BB1000040 | Zugang anfordern | BB 100 0040 | 100 | 40 | M20x1,5 | 40 | 20 | M10 | 25 | 13 | 113 | G 1/4 | 8,5 | 13 | M12 | 65 | 9 | 25 | 17,5 | 17,5 | 6 | 89 | 12 | 77 | 22 | |
BB1000050 | Zugang anfordern | BB 100 0050 | 100 | 50 | M20x1,5 | 40 | 20 | M10 | 25 | 13 | 113 | G 1/4 | 8,5 | 13 | M12 | 65 | 9 | 25 | 17,5 | 17,5 | 6 | 89 | 12 | 77 | 22 |
