GABELBEFESTIGUNG INKL. BEFESTIGUNGSSCHRAUBEN

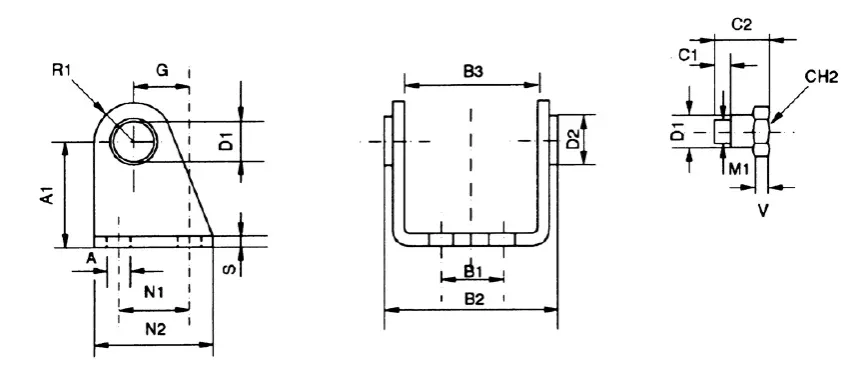

prodotto___a95_acc_a95-d

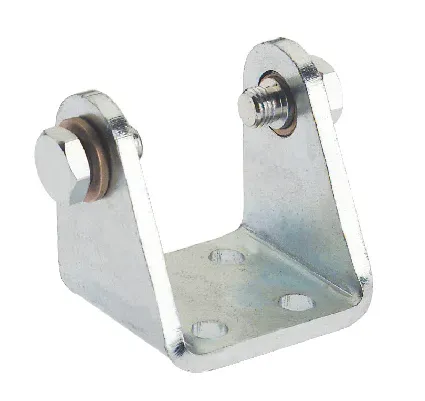

prodotto___a95_acc_a95-f

	Code	3D-Zeichnungen	Nummer	Ø	D1	D2	A	A1	G	M1	N1	N2	R1	S	CH2	B1	B2	B3	V	C1	C2	Material
	ACC032	Zugang anfordern	ACC 032	32	10	16	7	35	20	M8X1	24	40	12	4	13	20	50,1	38,1	4	6	18	Stahl
	ACC040	Zugang anfordern	ACC 040	40	12	18	9	40	27	M10X1	30	50	13	5	17	28	60,1	46,1	5	7	21,6	Stahl
	ACC050	Zugang anfordern	ACC 050	50	14	23	9	45	30	M12X1,5	34	54	14	6	19	34	74,1	57,1	6	9	26,4	Stahl
	ACC063	Zugang anfordern	ACC 063	63	16	24	9	50	34	M14X1,5	35	65	16	6	19	42	88,1	70,1	6	15	34	Stahl
