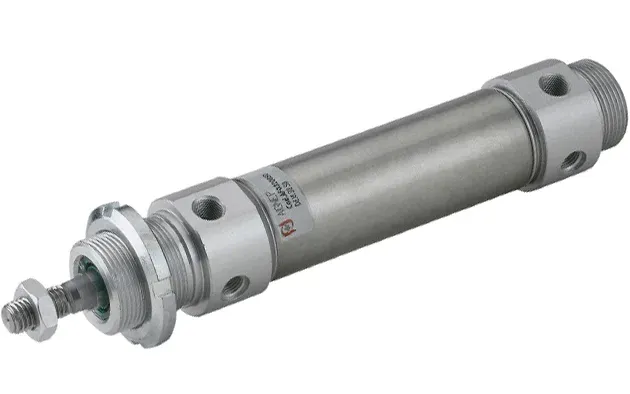

DOPPELTWIRKEND MAGNETISCH

Filter

AF

DOPPELTWIRKEND MAGNETISCH

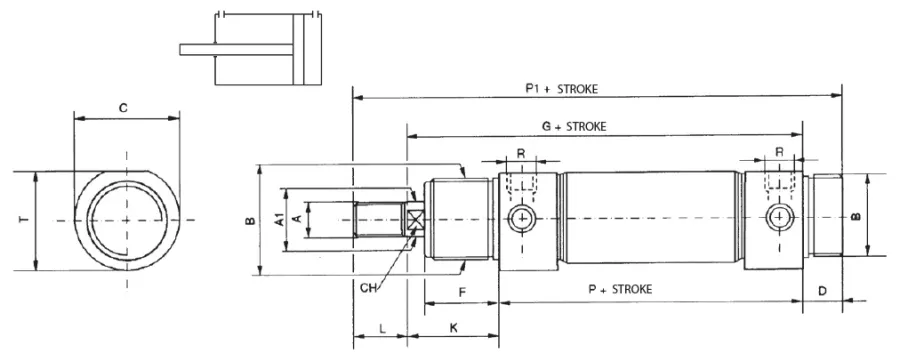

Code	3D-Zeichnungen	Nummer	Ø	Hub	A	A1	B	T	C	D	F	G	K	L	P	P1	CH	R
AF0320010	Zugang anfordern	AF 032 0010	32	10	M10X1,25	12	M30X1,5	36.5	38	14	30	134	38	20	96	168	10	1/8" GAS
AF0320025	Zugang anfordern	AF 032 0025	32	25	M10X1,25	12	M30X1,5	36.5	38	14	30	134	38	20	96	168	10	1/8" GAS
AF0320050	Zugang anfordern	AF 032 0050	32	50	M10X1,25	12	M30X1,5	36.5	38	14	30	134	38	20	96	168	10	1/8" GAS
AF0320080	Zugang anfordern	AF 032 0080	32	80	M10X1,25	12	M30X1,5	36.5	38	14	30	134	38	20	96	168	10	1/8" GAS
AF0320100	Zugang anfordern	AF 032 0100	32	100	M10X1,25	12	M30X1,5	36.5	38	14	30	134	38	20	96	168	10	1/8" GAS
AF0320125	Zugang anfordern	AF 032 0125	32	125	M10X1,25	12	M30X1,5	36.5	38	14	30	134	38	20	96	168	10	1/8" GAS
AF0320160	Zugang anfordern	AF 032 0160	32	160	M10X1,25	12	M30X1,5	36.5	38	14	30	134	38	20	96	168	10	1/8" GAS
AF0320200	Zugang anfordern	AF 032 0200	32	200	M10X1,25	12	M30X1,5	36.5	38	14	30	134	38	20	96	168	10	1/8" GAS
AF0320250	Zugang anfordern	AF 032 0250	32	250	M10X1,25	12	M30X1,5	36,5	38	14	30	134	38	20	96	168	10	1/8" GAS
AF0320320	Zugang anfordern	AF 032 0320	32	320	M10X1,25	12	M30X1,5	36,5	38	14	30	134	38	20	96	168	10	1/8" GAS
AF0320400	Zugang anfordern	AF 032 0400	32	400	M10X1,25	12	M30X1,5	36,5	38	14	30	134	38	20	96	168	10	1/8" GAS
AF0320500	Zugang anfordern	AF 032 0500	32	500	M10X1,25	12	M30X1,5	36,5	38	14	30	134	38	20	96	168	10	1/8" GAS
AF0400010	Zugang anfordern	AF 040 0010	40	10	M12X1,25	16	M38X1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
AF0400025	Zugang anfordern	AF 040 0025	40	25	M12X1,25	16	M38X1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
AF0400050	Zugang anfordern	AF 040 0050	40	50	M12X1,25	16	M38X1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
AF0400080	Zugang anfordern	AF 040 0080	40	80	M12X1,25	16	M38X1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
AF0400100	Zugang anfordern	AF 040 0100	40	100	M12X1,25	16	M38X1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
AF0400125	Zugang anfordern	AF 040 0125	40	125	M12X1,25	16	M38X1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
AF0400160	Zugang anfordern	AF 040 0160	40	160	M12X1,25	16	M38X1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
AF0400200	Zugang anfordern	AF 040 0200	40	200	M12X1,25	16	M38X1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
AF0400250	Zugang anfordern	AF 040 0250	40	250	M12X1,25	16	M38X1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
AF0400320	Zugang anfordern	AF 040 0320	40	320	M12X1,25	16	M38X1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
AF0400400	Zugang anfordern	AF 040 0400	40	400	M12X1,25	16	M38X1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
AF0400500	Zugang anfordern	AF 040 0500	40	500	M12X1,25	16	M38X1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
AF0500010	Zugang anfordern	AF 050 0010	50	10	M16X1,5	20	M45X1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
AF0500025	Zugang anfordern	AF 050 0025	50	25	M16X1,5	20	M45X1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
AF0500050	Zugang anfordern	AF 050 0050	50	50	M16X1,5	20	M45X1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
AF0500080	Zugang anfordern	AF 050 0080	50	80	M16X1,5	20	M45X1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
AF0500100	Zugang anfordern	AF 050 0100	50	100	M16X1,5	20	M45X1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
AF0500125	Zugang anfordern	AF 050 0125	50	125	M16X1,5	20	M45X1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
AF0500160	Zugang anfordern	AF 050 0160	50	160	M16X1,5	20	M45X1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
AF0500200	Zugang anfordern	AF 050 0200	50	200	M16X1,5	20	M45X1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
AF0500250	Zugang anfordern	AF 050 0250	50	250	M16X1,5	20	M45X1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
AF0500320	Zugang anfordern	AF 050 0320	50	320	M16X1,5	20	M45X1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
AF0500400	Zugang anfordern	AF 050 0400	50	400	M16X1,5	20	M45X1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
AF0500500	Zugang anfordern	AF 050 0500	50	500	M16X1,5	20	M45X1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
AF0630010	Zugang anfordern	AF 063 0010	63	10	M16X1,5	20	M45X1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS
AF0630025	Zugang anfordern	AF 063 0025	63	25	M16X1,5	20	M45X1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS
AF0630050	Zugang anfordern	AF 063 0050	63	50	M16X1,5	20	M45X1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS
AF0630080	Zugang anfordern	AF 063 0080	63	80	M16X1,5	20	M45X1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS
AF0630100	Zugang anfordern	AF 063 0100	63	100	M16X1,5	20	M45X1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS
AF0630125	Zugang anfordern	AF 063 0125	63	125	M16X1,5	20	M45X1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS
AF0630160	Zugang anfordern	AF 063 0160	63	160	M16X1,5	20	M45X1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS
AF0630200	Zugang anfordern	AF 063 0200	63	200	M16X1,5	20	M45X1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS
AF0630250	Zugang anfordern	AF 063 0250	63	250	M16X1,5	20	M45X1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS
AF0630320	Zugang anfordern	AF 063 0320	63	320	M16X1,5	20	M45X1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS
AF0630400	Zugang anfordern	AF 063 0400	63	400	M16X1,5	20	M45X1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS
AF0630500	Zugang anfordern	AF 063 0500	63	500	M16X1,5	20	M45X1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS
