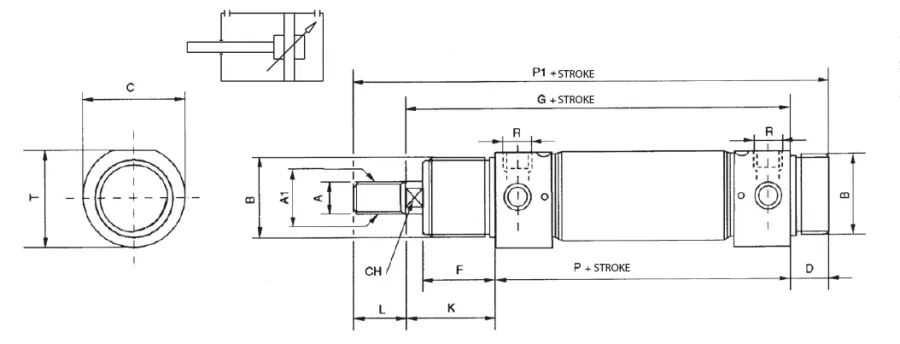

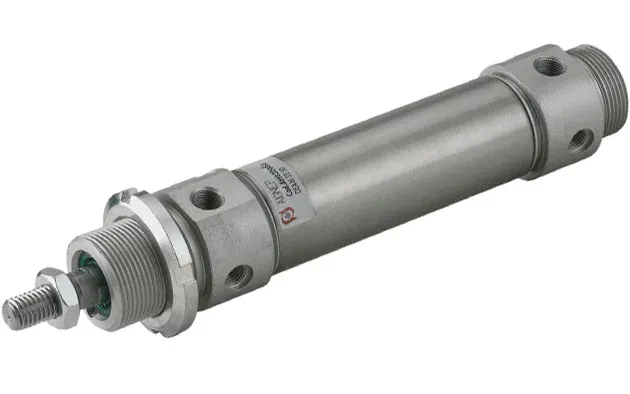

Code | 3D-Zeichnungen | Nummer | Ø | Hub | A | A1 | B | T | C | D | F | G | K | L | P | P1 | CH | R | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
AH0320025 | Zugang anfordern | AH 032 0025 | 32 | 25 | M10X1,25 | 12 | M30X1,5 | 36.5 | 38 | 14 | 30 | 134 | 38 | 20 | 96 | 168 | 10 | 1/8" GAS | |
AH0320050 | Zugang anfordern | AH 032 0050 | 32 | 50 | M10X1,25 | 12 | M30X1,5 | 36.5 | 38 | 14 | 30 | 134 | 38 | 20 | 96 | 168 | 10 | 1/8" GAS | |
AH0320080 | Zugang anfordern | AH 032 0080 | 32 | 80 | M10X1,25 | 12 | M30X1,5 | 36.5 | 38 | 14 | 30 | 134 | 38 | 20 | 96 | 168 | 10 | 1/8" GAS | |
AH0320100 | Zugang anfordern | AH 032 0100 | 32 | 100 | M10X1,25 | 12 | M30X1,5 | 36.5 | 38 | 14 | 30 | 134 | 38 | 20 | 96 | 168 | 10 | 1/8" GAS | |
AH0320125 | Zugang anfordern | AH 032 0125 | 32 | 125 | M10X1,25 | 12 | M30X1,5 | 36.5 | 38 | 14 | 30 | 134 | 38 | 20 | 96 | 168 | 10 | 1/8" GAS | |
AH0320160 | Zugang anfordern | AH 032 0160 | 32 | 160 | M10X1,25 | 12 | M30X1,5 | 36.5 | 38 | 14 | 30 | 134 | 38 | 20 | 96 | 168 | 10 | 1/8" GAS | |
AH0320200 | Zugang anfordern | AH 032 0200 | 32 | 200 | M10X1,25 | 12 | M30X1,5 | 36.5 | 38 | 14 | 30 | 134 | 38 | 20 | 96 | 168 | 10 | 1/8" GAS | |
AH0320250 | Zugang anfordern | AH 032 0250 | 32 | 250 | M10X1,25 | 12 | M30X1,5 | 36.5 | 38 | 14 | 30 | 134 | 38 | 20 | 96 | 168 | 10 | 1/8" GAS | |
AH0320320 | Zugang anfordern | AH 032 0320 | 32 | 320 | M10X1,25 | 12 | M30X1,5 | 36.5 | 38 | 14 | 30 | 134 | 38 | 20 | 96 | 168 | 10 | 1/8" GAS | |
AH0320400 | Zugang anfordern | AH 032 0400 | 32 | 400 | M10X1,25 | 12 | M30X1,5 | 36.5 | 38 | 14 | 30 | 134 | 38 | 20 | 96 | 168 | 10 | 1/8" GAS | |
AH0320500 | Zugang anfordern | AH 032 0500 | 32 | 500 | M12X1,25 | 12 | M30X1,5 | 36.5 | 38 | 14 | 30 | 134 | 38 | 20 | 96 | 168 | 10 | 1/8" GAS | |
AH0400025 | Zugang anfordern | AH 040 0025 | 40 | 25 | M12X1,25 | 16 | M38X1,5 | 44 | 46 | 16 | 35 | 156 | 45 | 24 | 111 | 196 | 12 | 1/4" GAS | |
AH0400050 | Zugang anfordern | AH 040 0050 | 40 | 50 | M12X1,25 | 16 | M38X1,5 | 44 | 46 | 16 | 35 | 156 | 45 | 24 | 111 | 196 | 12 | 1/4" GAS | |
AH0400080 | Zugang anfordern | AH 040 0080 | 40 | 80 | M12X1,25 | 16 | M38X1,5 | 44 | 46 | 16 | 35 | 156 | 45 | 24 | 111 | 196 | 12 | 1/4" GAS | |
AH0400100 | Zugang anfordern | AH 040 0100 | 40 | 100 | M12X1,25 | 16 | M38X1,5 | 44 | 46 | 16 | 35 | 156 | 45 | 24 | 111 | 196 | 12 | 1/4" GAS | |
AH0400125 | Zugang anfordern | AH 040 0125 | 40 | 125 | M12X1,25 | 16 | M38X1,5 | 44 | 46 | 16 | 35 | 156 | 45 | 24 | 111 | 196 | 12 | 1/4" GAS | |
AH0400160 | Zugang anfordern | AH 040 0160 | 40 | 160 | M12X1,25 | 16 | M38X1,5 | 44 | 46 | 16 | 35 | 156 | 45 | 24 | 111 | 196 | 12 | 1/4" GAS | |
AH0400200 | Zugang anfordern | AH 040 0200 | 40 | 200 | M12X1,25 | 16 | M38X1,5 | 44 | 46 | 16 | 35 | 156 | 45 | 24 | 111 | 196 | 12 | 1/4" GAS | |
AH0400250 | Zugang anfordern | AH 040 0250 | 40 | 250 | M12X1,25 | 16 | M38X1,5 | 44 | 46 | 16 | 35 | 156 | 45 | 24 | 111 | 196 | 12 | 1/4" GAS | |
AH0400320 | Zugang anfordern | AH 040 0320 | 40 | 320 | M12X1,25 | 16 | M38X1,5 | 44 | 46 | 16 | 35 | 156 | 45 | 24 | 111 | 196 | 12 | 1/4" GAS | |
AH0400400 | Zugang anfordern | AH 040 0400 | 40 | 400 | M12X1,25 | 16 | M38X1,5 | 44 | 46 | 16 | 35 | 156 | 45 | 24 | 111 | 196 | 12 | 1/4" GAS | |
AH0400500 | Zugang anfordern | AH 040 0500 | 40 | 500 | M12X1,25 | 16 | M38X1,5 | 44 | 46 | 16 | 35 | 156 | 45 | 24 | 111 | 196 | 12 | 1/4" GAS | |
AH0500025 | Zugang anfordern | AH 050 0025 | 50 | 25 | M16X1,5 | 20 | M45X1,5 | 55 | 57 | 18 | 38 | 170 | 50 | 32 | 120 | 220 | 16 | 1/4" GAS | |
AH0500050 | Zugang anfordern | AH 050 0050 | 50 | 50 | M16X1,5 | 20 | M45X1,5 | 55 | 57 | 18 | 38 | 170 | 50 | 32 | 120 | 220 | 16 | 1/4" GAS | |
AH0500080 | Zugang anfordern | AH 050 0080 | 50 | 80 | M16X1,5 | 20 | M45X1,5 | 55 | 57 | 18 | 38 | 170 | 50 | 32 | 120 | 220 | 16 | 1/4" GAS | |
AH0500100 | Zugang anfordern | AH 050 0100 | 50 | 100 | M16X1,5 | 20 | M45X1,5 | 55 | 57 | 18 | 38 | 170 | 50 | 32 | 120 | 220 | 16 | 1/4" GAS | |
AH0500125 | Zugang anfordern | AH 050 0125 | 50 | 125 | M16X1,5 | 20 | M45X1,5 | 55 | 57 | 18 | 38 | 170 | 50 | 32 | 120 | 220 | 16 | 1/4" GAS | |
AH0500160 | Zugang anfordern | AH 050 0160 | 50 | 160 | M16X1,5 | 20 | M45X1,5 | 55 | 57 | 18 | 38 | 170 | 50 | 32 | 120 | 220 | 16 | 1/4" GAS | |
AH0500200 | Zugang anfordern | AH 050 0200 | 50 | 200 | M16X1,5 | 20 | M45X1,5 | 55 | 57 | 18 | 38 | 170 | 50 | 32 | 120 | 220 | 16 | 1/4" GAS | |
AH0500250 | Zugang anfordern | AH 050 0250 | 50 | 250 | M16X1,5 | 20 | M45X1,5 | 55 | 57 | 18 | 38 | 170 | 50 | 32 | 120 | 220 | 16 | 1/4" GAS | |
AH0500320 | Zugang anfordern | AH 050 0320 | 50 | 320 | M16X1,5 | 20 | M45X1,5 | 55 | 57 | 18 | 38 | 170 | 50 | 32 | 120 | 220 | 16 | 1/4" GAS | |
AH0500400 | Zugang anfordern | AH 050 0400 | 50 | 400 | M16X1,5 | 20 | M45X1,5 | 55 | 57 | 18 | 38 | 170 | 50 | 32 | 120 | 220 | 16 | 1/4" GAS | |
AH0500500 | Zugang anfordern | AH 050 0500 | 50 | 500 | M16X1,5 | 20 | M45X1,5 | 55 | 57 | 18 | 38 | 170 | 50 | 32 | 120 | 220 | 16 | 1/4" GAS | |
AH0630025 | Zugang anfordern | AH 063 0025 | 63 | 25 | M16X1,5 | 20 | M45X1,5 | 67,5 | 70 | 18 | 38 | 174 | 50 | 32 | 124 | 224 | 16 | 3/8" GAS | |
AH0630050 | Zugang anfordern | AH 063 0050 | 63 | 50 | M16X1,5 | 20 | M45X1,5 | 67,5 | 70 | 18 | 38 | 174 | 50 | 32 | 124 | 224 | 16 | 3/8" GAS | |
AH0630080 | Zugang anfordern | AH 063 0080 | 63 | 80 | M16X1,5 | 20 | M45X1,5 | 67,5 | 70 | 18 | 38 | 174 | 50 | 32 | 124 | 224 | 16 | 3/8" GAS | |
AH0630100 | Zugang anfordern | AH 063 0100 | 63 | 100 | M16X1,5 | 20 | M45X1,5 | 67,5 | 70 | 18 | 38 | 174 | 50 | 32 | 124 | 224 | 16 | 3/8" GAS | |
AH0630125 | Zugang anfordern | AH 063 0125 | 63 | 125 | M16X1,5 | 20 | M45X1,5 | 67,5 | 70 | 18 | 38 | 174 | 50 | 32 | 124 | 224 | 16 | 3/8" GAS | |
AH0630160 | Zugang anfordern | AH 063 0160 | 63 | 160 | M16X1,5 | 20 | M45X1,5 | 67,5 | 70 | 18 | 38 | 174 | 50 | 32 | 124 | 224 | 16 | 3/8" GAS | |
AH0630200 | Zugang anfordern | AH 063 0200 | 63 | 200 | M16X1,5 | 20 | M45X1,5 | 67,5 | 70 | 18 | 38 | 174 | 50 | 32 | 124 | 224 | 16 | 3/8" GAS | |
AH0630250 | Zugang anfordern | AH 063 0250 | 63 | 250 | M16X1,5 | 20 | M45X1,5 | 67,5 | 70 | 18 | 38 | 174 | 50 | 32 | 124 | 224 | 16 | 3/8" GAS | |
AH0630320 | Zugang anfordern | AH 063 0320 | 63 | 320 | M16X1,5 | 20 | M45X1,5 | 67,5 | 70 | 18 | 38 | 174 | 50 | 32 | 124 | 224 | 16 | 3/8" GAS | |
AH0630400 | Zugang anfordern | AH 063 0400 | 63 | 400 | M16X1,5 | 20 | M45X1,5 | 67,5 | 70 | 18 | 38 | 174 | 50 | 32 | 124 | 224 | 16 | 3/8" GAS | |
AH0630500 | Zugang anfordern | AH 063 0500 | 63 | 500 | M16X1,5 | 20 | M45X1,5 | 67,5 | 70 | 18 | 38 | 174 | 50 | 32 | 124 | 224 | 16 | 3/8" GAS |
