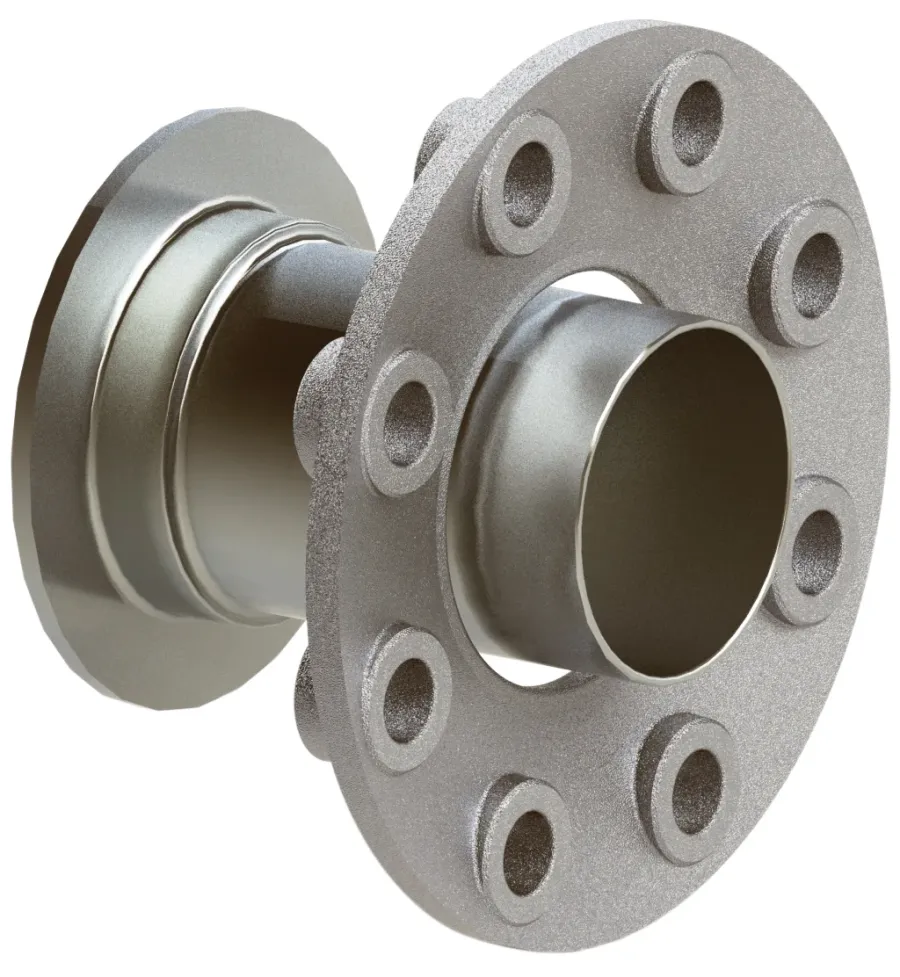

Die Abmessungen der Flanschverbindung entsprechen der Norm UNI EN 1092 - 4 PN 16 (Flansch aus Aluminiumlegierung).

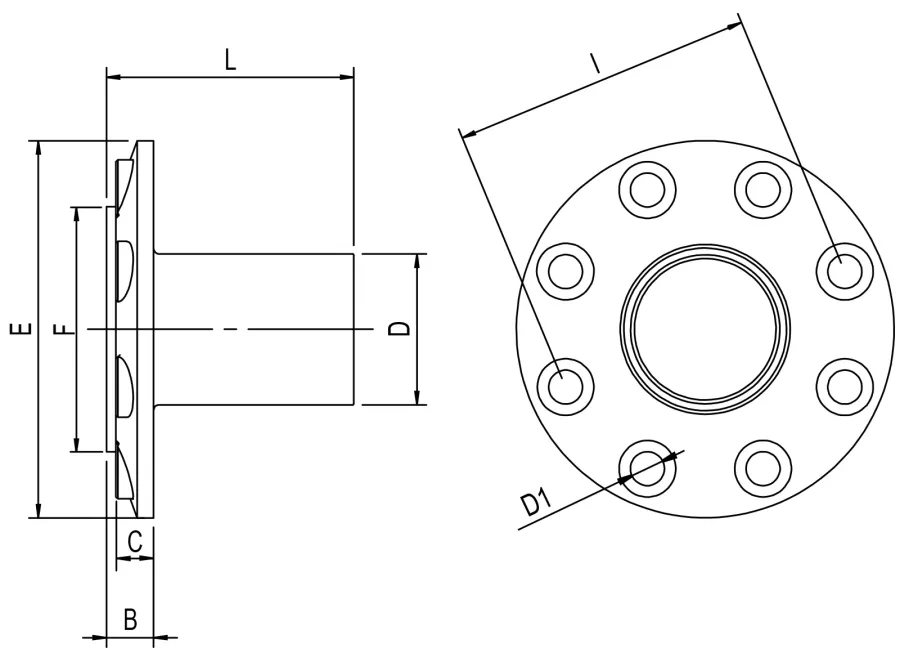

| Code | 3D-Zeichnungen | Nummer | D | B | C | E | F | L | D1 | I | Verpackung | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9001300001 | Zugang anfordern | 90013 00 001 | 80 | 25 | 20 | 200 | 130 | 131 | 18 | 160 | 1 | |
| 9001300002 | Zugang anfordern | 90013 00 002 | 110 | 25 | 20 | 220 | 158 | 166 | 18 | 180 | 1 | |
| 9001300003 | Zugang anfordern | 90013 00 003 | 168 | 27 | 22 | 285 | 216 | 266 | 22 | 240 | 1 |
