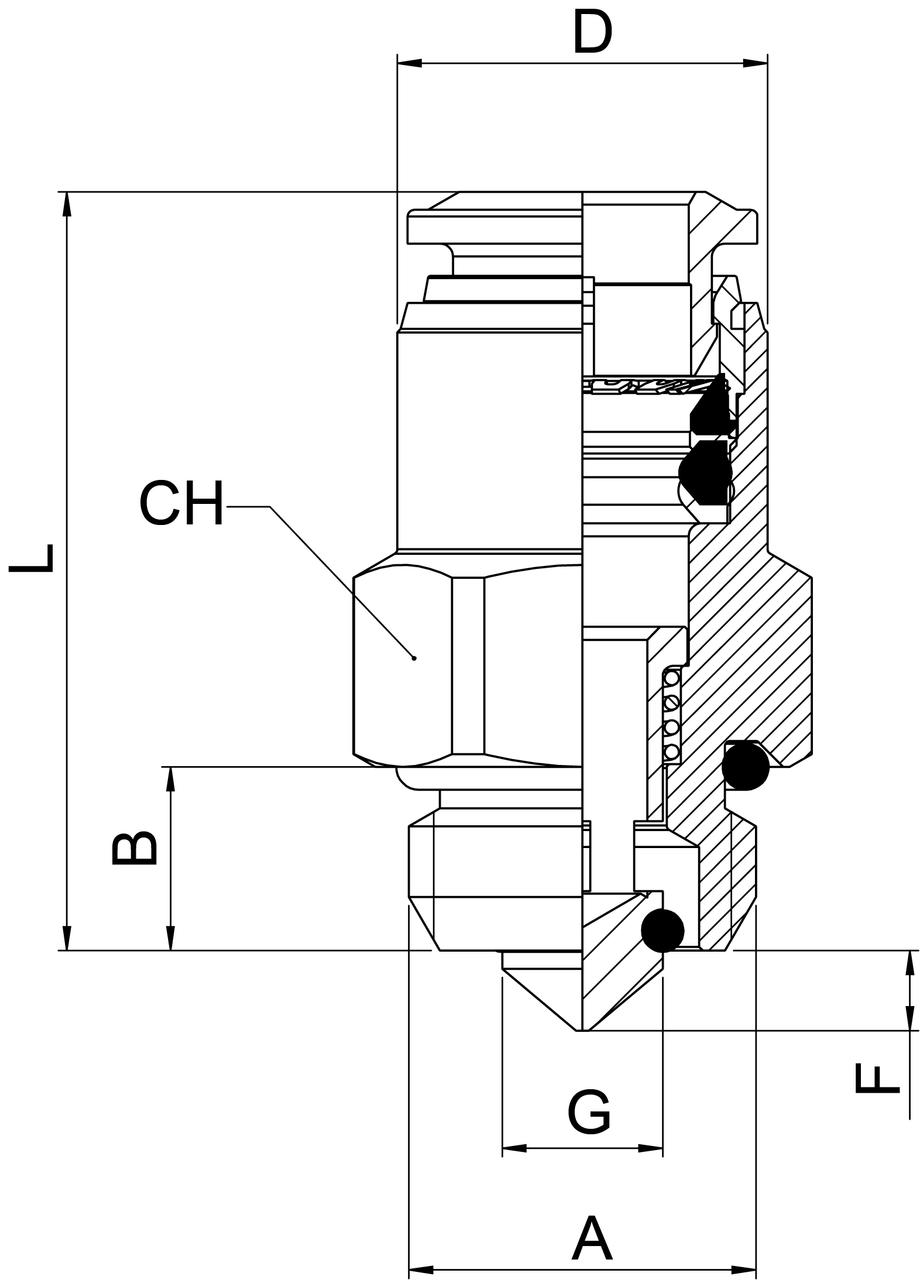

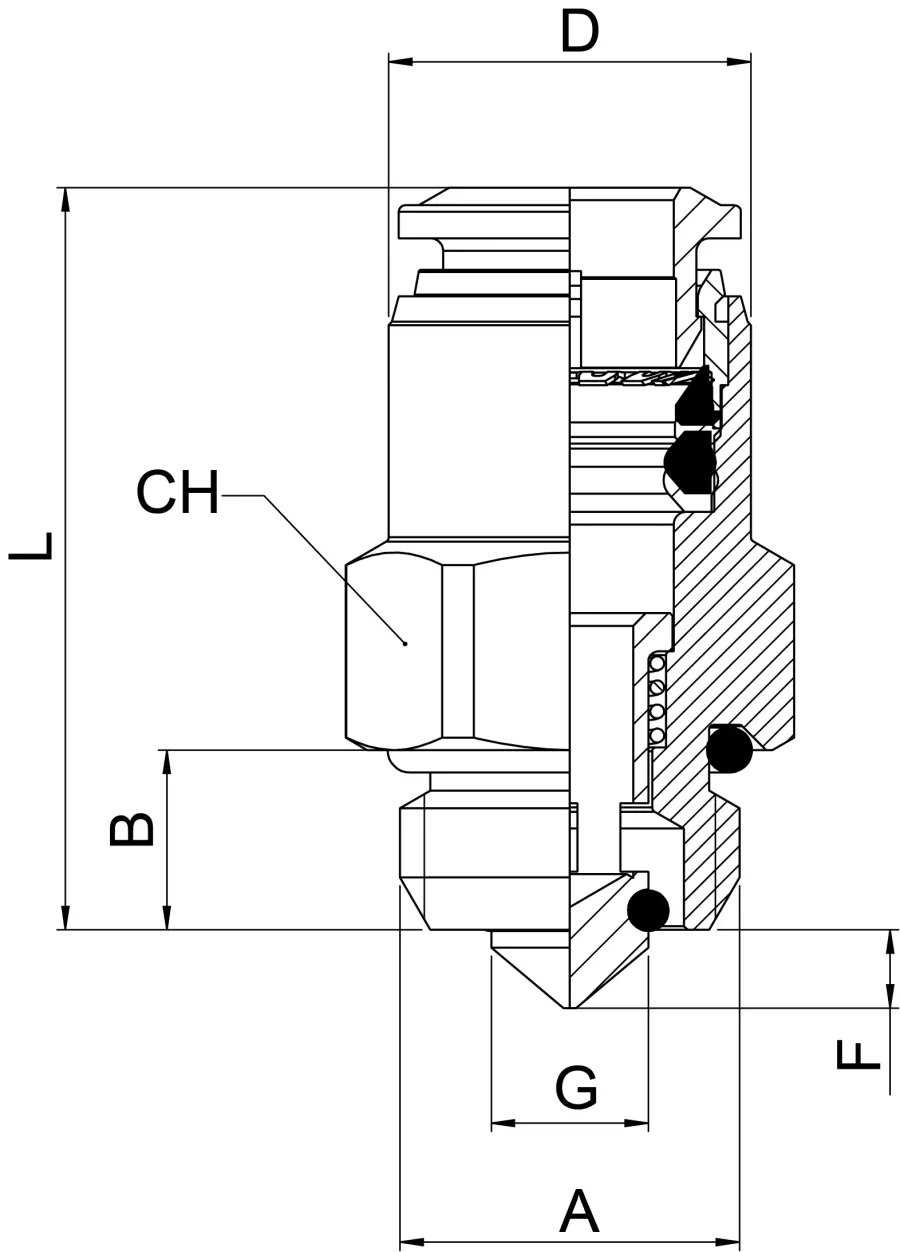

Code | 3D-Zeichnungen | Nummer | Rohr | A | B | D | L | CH | F | G | Verpackung | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
5706400001 | Zugang anfordern | 57064 00 001 | 6 | 1/8 | 5,4 | 12,5 | 29 | 13 | 2,3 | 4,2 | 10 | |
5706400002 | Zugang anfordern | 57064 00 002 | 6 | 1/4 | 7,1 | 12,5 | 30,5 | 16 | 2 | 4,2 | 10 | |
5706400003 | Zugang anfordern | 57064 00 003 | 8 | 1/8 | 5,4 | 14,3 | 28 | 15 | 3,2 | 4,2 | 10 | |
5706400004 | Zugang anfordern | 57064 00 004 | 8 | 1/4 | 7,1 | 14,3 | 29 | 16 | 3,1 | 6,2 | 10 |
