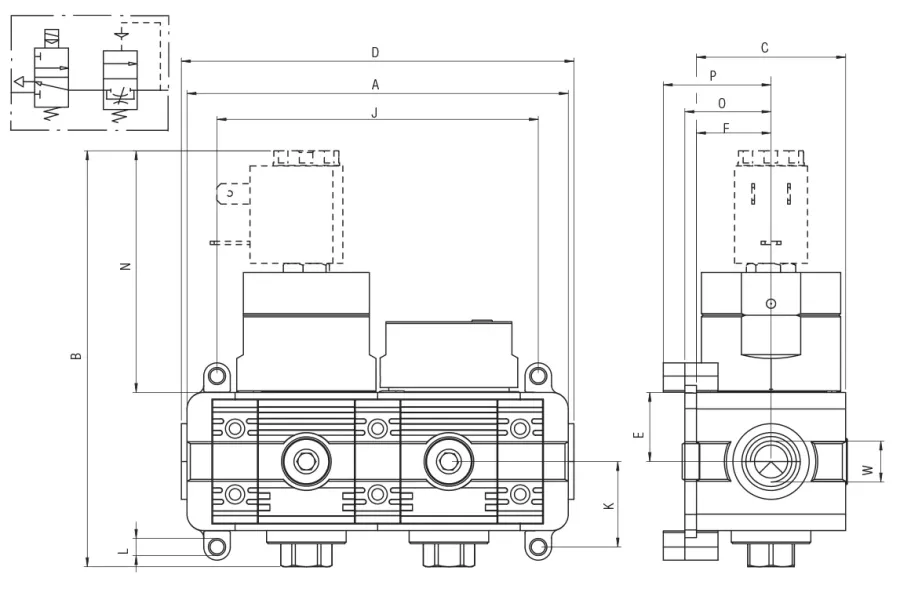

Code | 3D-Zeichnungen | Nummer | Grösse | Gewinde | Steuerung | A | B | C | D | W | E | F | J | K | L | N | P | O | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
T060102000002 | Zugang anfordern | T060 102 000 002 | APE 1 | 1/8 | Elektropneumatisch | 118,5 | 126,5 | 45 | 115 | 1/8" | 21 | 22,5 | 97 | 26 | Ø X M5 | 73,5 | 32,5 | 26 | |
T060103000002 | Zugang anfordern | T060 103 000 002 | APE 1 | 1/4 | Elektropneumatisch | 118,5 | 126,5 | 45 | 115 | 1/4" | 21 | 22,5 | 97 | 26 | Ø X M5 | 73,5 | 32,5 | 26 | |
T060104000002 | Zugang anfordern | T060 104 000 002 | APE 1 | 3/8 | Elektropneumatisch | 118,5 | 126,5 | 45 | 115 | 3/8" | 21 | 22,5 | 97 | 26 | Ø X M5 | 73,5 | 32,5 | 26 |
