T050

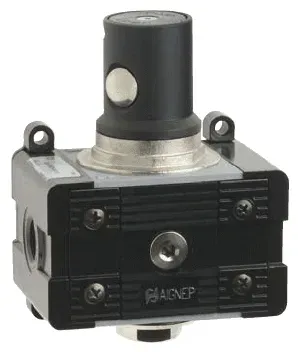

MANUELL ABSPERRVENTIL

T050d

T050f

Inkl. Vorhängeschloss

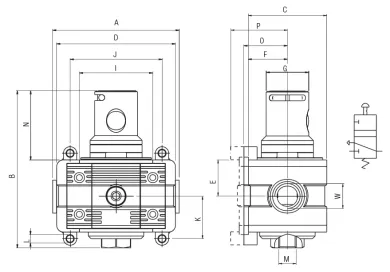

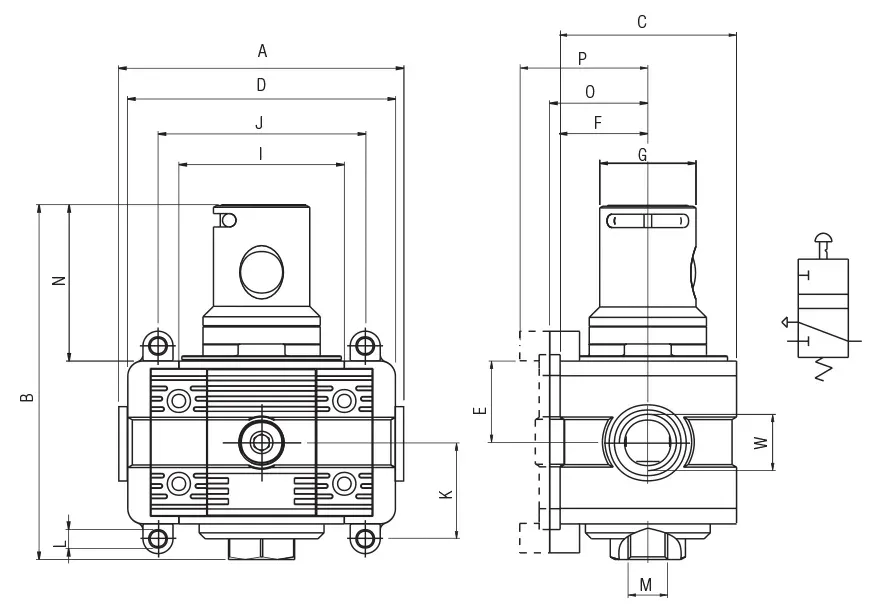

	Code	3D-Zeichnungen	Nummer	Grösse	Gewinde	Durchfluss	Steuerung	A	B	C	D	W	E	F	G	I	J	K	L	M	N	O	P	Q
	T050102000010	Zugang anfordern	T050 102 000 010	V3V 1	1/8	1850 NI/min	Manuell	75,5	105,5	45	72	1/8"	21	22,5	32	43	54	26	Ø X M4	1/8"	52,5	26	32,5	1/8
	T050103000010	Zugang anfordern	T050 103 000 010	V3V 1	1/4	1850 NI/min	Manuell	75,5	105,5	45	72	1/4"	21	22,5	32	43	54	26	Ø X M4	1/8"	52,5	26	32,5	1/8
	T050104000010	Zugang anfordern	T050 104 000 010	V3V 1	3/8	1850 NI/min	Manuell	75,5	105,5	45	72	3/8"	21	22,5	32	43	54	26	Ø X M4	1/8"	52,5	26	32,5	1/8
	T050203000010	Zugang anfordern	T050 203 000 010	V3V 2	1/4	3000 NI/min	Manuell	89	119,5	59	89	1/4"	27,5	28,5	32	55	69	32,5	Ø X M5	1/4"	52,5	32	38,5	1/8
	T050204000010	Zugang anfordern	T050 204 000 010	V3V 2	3/8	3000 NI/min	Manuell	89	119,5	59	89	3/8"	27,5	28,5	32	55	69	32,5	Ø X M5	1/4"	52,5	32	38,5	1/8
	T050205000010	Zugang anfordern	T050 205 000 010	V3V 2	1/2	3000 NI/min	Manuell	89	119,5	59	89	1/2"	27,5	28,5	32	55	69	32,5	Ø X M5	1/4"	52,5	32	38,5	1/8
	T050305000010	Zugang anfordern	T050 305 000 010	V3V 3	1/2	5200 NI/min	Manuell	106	131,5	70	100	1/2"	32,5	35	32	65	79	38	Ø X M6	3/8"	52,5	38,5	45	1/8
	T050307000010	Zugang anfordern	T050 307 000 010	V3V 3	3/4	5200 NI/min	Manuell	106	131,5	70	100	3/4"	32,5	35	32	65	79	38	Ø X M6	3/8"	52,5	38,5	45	1/8
	T050309000010	Zugang anfordern	T050 309 000 010	V3V 3	1"	5200 Nl/min	Manuell	111	131,5	70	100	1"	32,5	35	32	65	79	38	Ø X M6	3/8"	52,5	38,5	45	1/8
