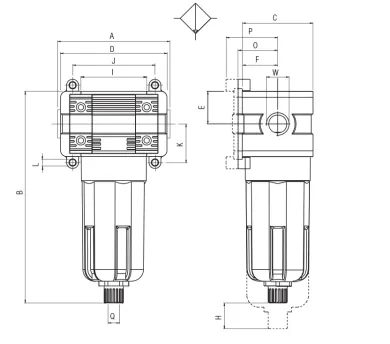

Code | 3D-Zeichnungen | Nummer | Grösse | Gewinde | Filterfeinheit | Durchfluss | Kondensatablass | A | B | C | D | W | E | F | H | I | J | K | L | O | P | Q | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
T010102101000 | Zugang anfordern | T010 102 101 000 | FIL 1 | 1/8 | 5 µm | 1900 Nl/min | Semiautomatico/Manuale | 75,5 | 146 | 45 | 72 | 1/8 | 21 | 22,5 | 39 | 43 | 54 | 26 | Ø X M4 | 26 | 32,5 | 1/8 | |
T010102201000 | Zugang anfordern | T010 102 201 000 | FIL 1 | 1/8 | 20 µm | 1900 Nl/min | Semiautomatico/Manuale | 75,5 | 146 | 45 | 72 | 1/8 | 21 | 22,5 | 39 | 43 | 54 | 26 | Ø X M4 | 26 | 32,5 | 1/8 | |
T010102301000 | Zugang anfordern | T010 102 301 000 | FIL 1 | 1/8 | 50 µm | 1900 Nl/min | Semiautomatico/Manuale | 75,5 | 146 | 45 | 72 | 1/8 | 21 | 22,5 | 39 | 43 | 54 | 26 | Ø X M4 | 26 | 32,5 | 1/8 | |
T010103101000 | Zugang anfordern | T010 103 101 000 | FIL 1 | 1/4 | 5 µm | 1900 Nl/min | Semiautomatico/Manuale | 75,5 | 146 | 45 | 72 | 1/4 | 21 | 22,5 | 39 | 43 | 54 | 26 | Ø X M4 | 26 | 32,5 | 1/8 | |
T010103201000 | Zugang anfordern | T010 103 201 000 | FIL 1 | 1/4 | 20 µm | 1900 Nl/min | Semiautomatico/Manuale | 75,5 | 146 | 45 | 72 | 1/4 | 21 | 22,5 | 39 | 43 | 54 | 26 | Ø X M4 | 26 | 32,5 | 1/8 | |
T010103301000 | Zugang anfordern | T010 103 301 000 | FIL 1 | 1/4 | 50 µm | 1900 Nl/min | Semiautomatico/Manuale | 75,5 | 146 | 45 | 72 | 1/4 | 21 | 22,5 | 39 | 43 | 54 | 26 | Ø X M4 | 26 | 32,5 | 1/8 | |
T010104101000 | Zugang anfordern | T010 104 101 000 | FIL 1 | 3/8 | 5 µm | 1900 Nl/min | Semiautomatico/Manuale | 75,5 | 146 | 45 | 72 | 3/8 | 21 | 22,5 | 39 | 43 | 54 | 26 | Ø X M4 | 26 | 32,5 | 1/8 | |
T010104201000 | Zugang anfordern | T010 104 201 000 | FIL 1 | 3/8 | 20 µm | 1900 Nl/min | Semiautomatico/Manuale | 75,5 | 146 | 45 | 72 | 3/8 | 21 | 22,5 | 39 | 43 | 54 | 26 | Ø X M4 | 26 | 32,5 | 1/8 | |
T010104301000 | Zugang anfordern | T010 104 301 000 | FIL 1 | 3/8 | 50 µm | 1900 Nl/min | Semiautomatico/Manuale | 75,5 | 146 | 45 | 72 | 3/8 | 21 | 22,5 | 39 | 43 | 54 | 26 | Ø X M4 | 26 | 32,5 | 1/8 | |
T010203101000 | Zugang anfordern | T010 203 101 000 | FIL 2 | 1/4 | 5 µm | 3750 Nl/min | Semiautomatico/Manuale | 89 | 178.5 | 59 | 89 | 1/4 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010203102000 | Zugang anfordern | T010 203 102 000 | FIL 2 | 1/4 | 5 µm | 3750 Nl/min | Automatico | 89 | 178.5 | 59 | 89 | 1/4 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010203201000 | Zugang anfordern | T010 203 201 000 | FIL 2 | 1/4 | 20 µm | 3750 Nl/min | Semiautomatico/Manuale | 89 | 178.5 | 59 | 89 | 1/4 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010203202000 | Zugang anfordern | T010 203 202 000 | FIL 2 | 1/4 | 20 µm | 3750 Nl/min | Automatico | 89 | 178.5 | 59 | 89 | 1/4 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010203301000 | Zugang anfordern | T010 203 301 000 | FIL 2 | 1/4 | 50 µm | 3750 Nl/min | Semiautomatico/Manuale | 89 | 178.5 | 59 | 89 | 1/4 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010203302000 | Zugang anfordern | T010 203 302 000 | FIL 2 | 1/4 | 50 µm | 3750 Nl/min | Automatico | 89 | 178.5 | 59 | 89 | 1/4 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010204101000 | Zugang anfordern | T010 204 101 000 | FIL 2 | 3/8 | 5 µm | 3750 Nl/min | Semiautomatico/Manuale | 89 | 178.5 | 59 | 89 | 3/8 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010204102000 | Zugang anfordern | T010 204 102 000 | FIL 2 | 3/8 | 5 µm | 3750 Nl/min | Automatico | 89 | 178.5 | 59 | 89 | 3/8 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010204201000 | Zugang anfordern | T010 204 201 000 | FIL 2 | 3/8 | 20 µm | 3750 Nl/min | Semiautomatico/Manuale | 89 | 178.5 | 59 | 89 | 3/8 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010204202000 | Zugang anfordern | T010 204 202 000 | FIL 2 | 3/8 | 20 µm | 3750 Nl/min | Automatico | 89 | 178.5 | 59 | 89 | 3/8 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010204301000 | Zugang anfordern | T010 204 301 000 | FIL 2 | 3/8 | 50 µm | 3750 Nl/min | Semiautomatico/Manuale | 89 | 178.5 | 59 | 89 | 3/8 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010204302000 | Zugang anfordern | T010 204 302 000 | FIL 2 | 3/8 | 50 µm | 3750 Nl/min | Automatico | 89 | 178.5 | 59 | 89 | 3/8 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010205101000 | Zugang anfordern | T010 205 101 000 | FIL 2 | 1/2 | 5 µm | 3750 Nl/min | Semiautomatico/Manuale | 89 | 178.5 | 59 | 89 | 1/2 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010205102000 | Zugang anfordern | T010 205 102 000 | FIL 2 | 1/2 | 5 µm | 3750 Nl/min | Automatico | 89 | 178.5 | 59 | 89 | 1/2 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010205201000 | Zugang anfordern | T010 205 201 000 | FIL 2 | 1/2 | 20 µm | 3750 Nl/min | Semiautomatico/Manuale | 89 | 178.5 | 59 | 89 | 1/2 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010205202000 | Zugang anfordern | T010 205 202 000 | FIL 2 | 1/2 | 20 µm | 3750 Nl/min | Automatico | 89 | 178.5 | 59 | 89 | 1/2 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010205301000 | Zugang anfordern | T010 205 301 000 | FIL 2 | 1/2 | 50 µm | 3750 Nl/min | Semiautomatico/Manuale | 89 | 178.5 | 59 | 89 | 1/2 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010205302000 | Zugang anfordern | T010 205 302 000 | FIL 2 | 1/2 | 50 µm | 3750 Nl/min | Automatico | 89 | 178.5 | 59 | 89 | 1/2 | 27.5 | 28.5 | 48 | 55 | 69 | 32.5 | Ø X M5 | 32 | 38.5 | 1/8 | |
T010305101000 | Zugang anfordern | T010 305 101 000 | FIL 3 | 1/2 | 5 µm | 6250 Nl/min | Semiautomatico/Manuale | 106 | 197.5 | 70 | 100 | 1/2 | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010305102000 | Zugang anfordern | T010 305 102 000 | FIL 3 | 1/2 | 5 µm | 6250 Nl/min | Automatico | 106 | 197.5 | 70 | 100 | 1/2 | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010305201000 | Zugang anfordern | T010 305 201 000 | FIL 3 | 1/2 | 20 µm | 6250 Nl/min | Semiautomatico/Manuale | 106 | 197.5 | 70 | 100 | 1/2 | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010305202000 | Zugang anfordern | T010 305 202 000 | FIL 3 | 1/2 | 20 µm | 6250 Nl/min | Automatico | 106 | 197.5 | 70 | 100 | 1/2 | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010305301000 | Zugang anfordern | T010 305 301 000 | FIL 3 | 1/2 | 50 µm | 6250 Nl/min | Semiautomatico/Manuale | 106 | 197.5 | 70 | 100 | 1/2 | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010305302000 | Zugang anfordern | T010 305 302 000 | FIL 3 | 1/2 | 50 µm | 6250 Nl/min | Automatico | 106 | 197.5 | 70 | 100 | 1/2 | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010307101000 | Zugang anfordern | T010 307 101 000 | FIL 3 | 3/4 | 5 µm | 6250 Nl/min | Semiautomatico/Manuale | 106 | 197.5 | 70 | 100 | 3/4 | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010307102000 | Zugang anfordern | T010 307 102 000 | FIL 3 | 3/4 | 5 µm | 6250 Nl/min | Automatico | 106 | 197.5 | 70 | 100 | 3/4 | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010307201000 | Zugang anfordern | T010 307 201 000 | FIL 3 | 3/4 | 20 µm | 6250 Nl/min | Semiautomatico/Manuale | 106 | 197.5 | 70 | 100 | 3/4 | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010307202000 | Zugang anfordern | T010 307 202 000 | FIL 3 | 3/4 | 20 µm | 6250 Nl/min | Automatico | 106 | 197.5 | 70 | 100 | 3/4 | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010307301000 | Zugang anfordern | T010 307 301 000 | FIL 3 | 3/4 | 50 µm | 6250 Nl/min | Semiautomatico/Manuale | 106 | 197.5 | 70 | 100 | 3/4 | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010307302000 | Zugang anfordern | T010 307 302 000 | FIL 3 | 3/4 | 50 µm | 6250 Nl/min | Automatico | 106 | 197.5 | 70 | 100 | 3/4 | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010309101000 | Zugang anfordern | T010 309 101 000 | FIL 3 | 1" | 5 µm | 6250 Nl/min | Semiautomatico/Manuale | 106 | 197.5 | 70 | 100 | 1" | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010309102000 | Zugang anfordern | T010 309 102 000 | FIL 3 | 1" | 5 µm | 6250 Nl/min | Automatico | 106 | 197.5 | 70 | 100 | 1" | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010309201000 | Zugang anfordern | T010 309 201 000 | FIL 3 | 1" | 20 µm | 6250 Nl/min | Semiautomatico/Manuale | 106 | 197.5 | 70 | 100 | 1" | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010309202000 | Zugang anfordern | T010 309 202 000 | FIL 3 | 1" | 20 µm | 6250 Nl/min | Automatico | 106 | 197.5 | 70 | 100 | 1" | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010309301000 | Zugang anfordern | T010 309 301 000 | FIL 3 | 1" | 50 µm | 6250 Nl/min | Semiautomatico/Manuale | 106 | 197.5 | 70 | 100 | 1" | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 | |
T010309302000 | Zugang anfordern | T010 309 302 000 | FIL 3 | 1" | 50 µm | 6250 Nl/min | Automatico | 106 | 197.5 | 70 | 100 | 1" | 32.5 | 35 | 50 | 65 | 79 | 38 | Ø X M6 | 38.5 | 45 | 1/8 |
