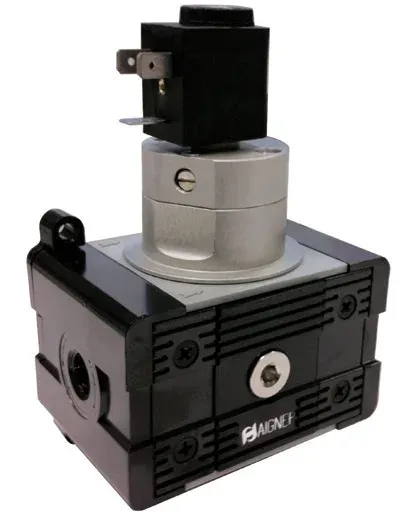

Das elektropneumatische Absperrventil kann nicht in explosionsgefährdeten Bereichen nach ATEX-Richtlinie verwendet werden. - NB: Standard Ohne Magnetspule. - Inkl. Vorhängeschloss.

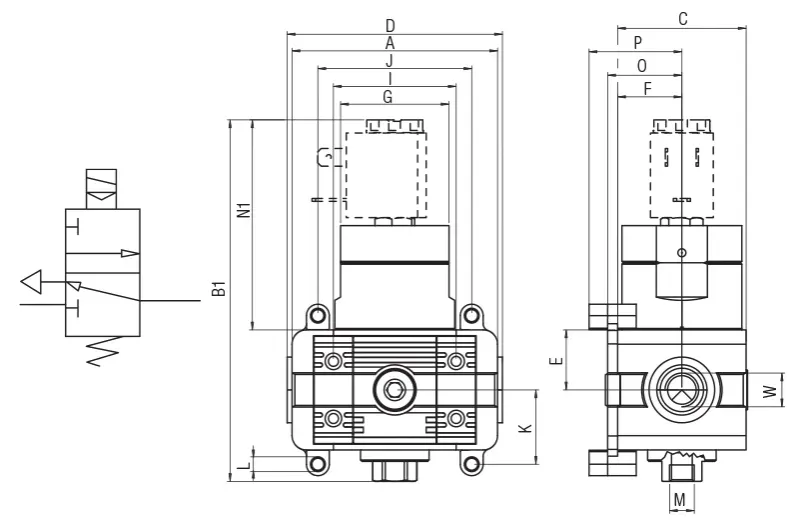

| Code | 3D-Zeichnungen | Nummer | Grösse | Gewinde | Durchfluss | Steuerung | A | B | B1 | C | D | W | E | F | G | I | J | K | L | M | N | N1 | O | P | Q | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T050102000020 | Zugang anfordern | T050 102 000 020 | V3V 1 | 1/8 | 1850 NI/min | Elektropneumatisch | 75,5 | 89,5 | 126,5 | 45 | 72 | 1/8" | 21 | 22,5 | 38 | 43 | 54 | 26 | Ø X M4 | 1/8" | 36,5 | 73,5 | 26 | 32,5 | 1/8 | |
| T050103000020 | Zugang anfordern | T050 103 000 020 | V3V 1 | 1/4 | 1850 NI/min | Elektropneumatisch | 75,5 | 89,5 | 126,5 | 45 | 72 | 1/4" | 21 | 22,5 | 38 | 43 | 54 | 26 | Ø X M4 | 1/8" | 36,5 | 73,5 | 26 | 32,5 | 1/8 | |
| T050104000020 | Zugang anfordern | T050 104 000 020 | V3V 1 | 3/8 | 1850 NI/min | Elektropneumatisch | 75,5 | 89,5 | 126,5 | 45 | 72 | 1/8" | 21 | 22,5 | 38 | 43 | 54 | 26 | Ø X M4 | 1/8" | 36,5 | 73,5 | 26 | 32,5 | 1/8 | |
| T050203000020 | Zugang anfordern | T050 203 000 020 | V3V 2 | 1/4 | 3000 NI/min | Elektropneumatisch | 89 | 100,15 | 137,15 | 59 | 89 | 1/4" | 27,5 | 28,5 | 38 | 55 | 69 | 32,5 | Ø X M5 | 1/4" | 32,7 | 69,6 | 32 | 38,5 | 1/8 | |
| T050204000020 | Zugang anfordern | T050 204 000 020 | V3V 2 | 3/8 | 3000 NI/min | Elektropneumatisch | 89 | 100,15 | 137,15 | 59 | 89 | 1/8" | 27,5 | 28,5 | 38 | 55 | 69 | 32,5 | Ø X M5 | 1/4" | 32,7 | 69,6 | 32 | 38,5 | 1/8 | |
| T050205000020 | Zugang anfordern | T050 205 000 020 | V3V 2 | 1/2 | 3000 NI/min | Elektropneumatisch | 89 | 100,15 | 137,15 | 59 | 89 | 1/2" | 27,5 | 28,5 | 38 | 55 | 69 | 32,5 | Ø X M5 | 1/4" | 32,7 | 69,6 | 32 | 38,5 | 1/8 | |
| T050305000020 | Zugang anfordern | T050 305 000 020 | V3V 3 | 1/2 | 5200 NI/min | Elektropneumatisch | 100 | 108 | 144,9 | 70 | 100 | 1/2" | 32,5 | 35 | 38 | 65 | 79 | 38 | Ø X M6 | 3/8" | 29 | 65,9 | 38,5 | 45 | 1/8 | |
| T050307000020 | Zugang anfordern | T050 307 000 020 | V3V 3 | 3/4 | 5200 NI/min | Elektropneumatisch | 100 | 108 | 144,9 | 70 | 100 | 3/4" | 32,5 | 35 | 38 | 65 | 79 | 38 | Ø X M6 | 3/8" | 29 | 65,9 | 38,5 | 45 | 1/8 | |
| T050309000020 | Zugang anfordern | T050 309 000 020 | V3V 3 | 1" | 5200 NI/min | Elektropneumatisch | 100 | 108 | 144,9 | 70 | 100 | 1" | 32,5 | 35 | 38 | 65 | 79 | 38 | Ø X M6 | 3/8" | 29 | 65,9 | 38,5 | 45 | 1/8 |
