Y060

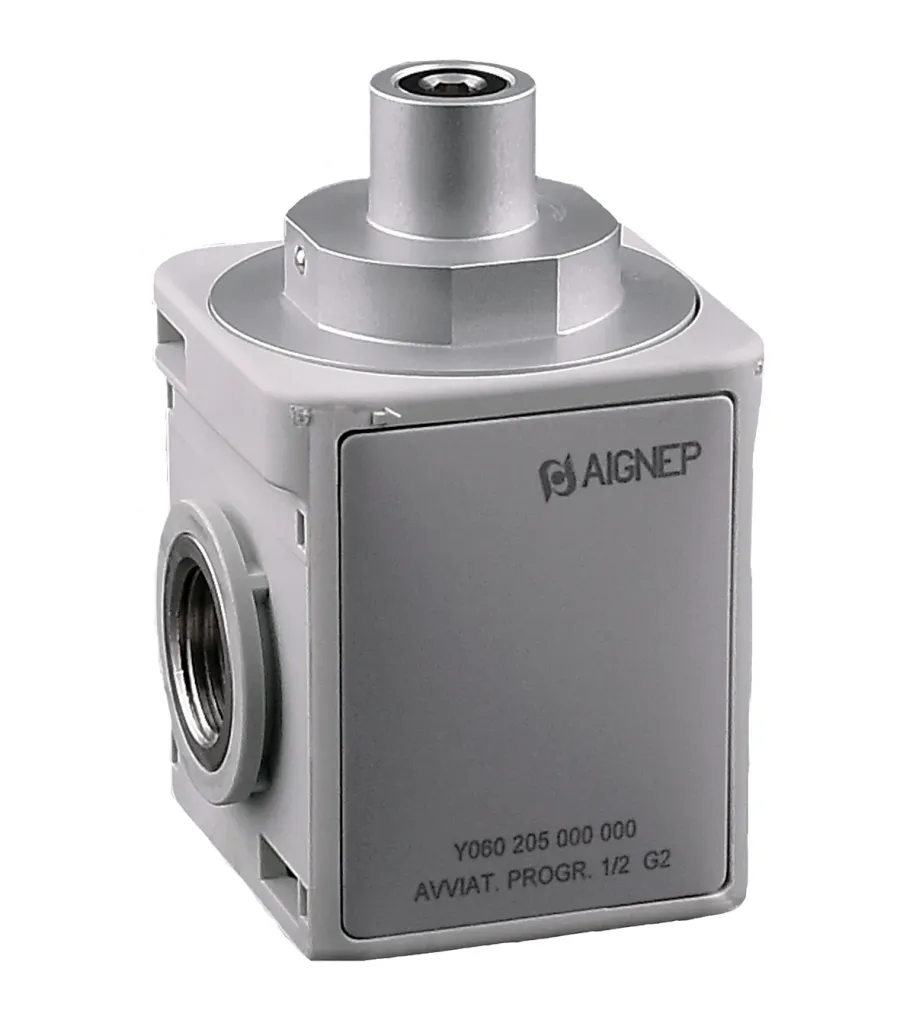

SOFTSTARVENTIL

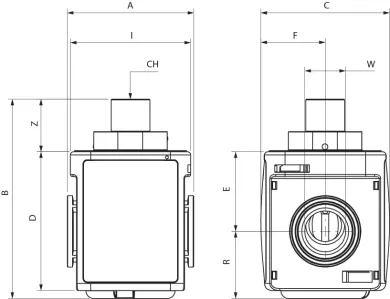

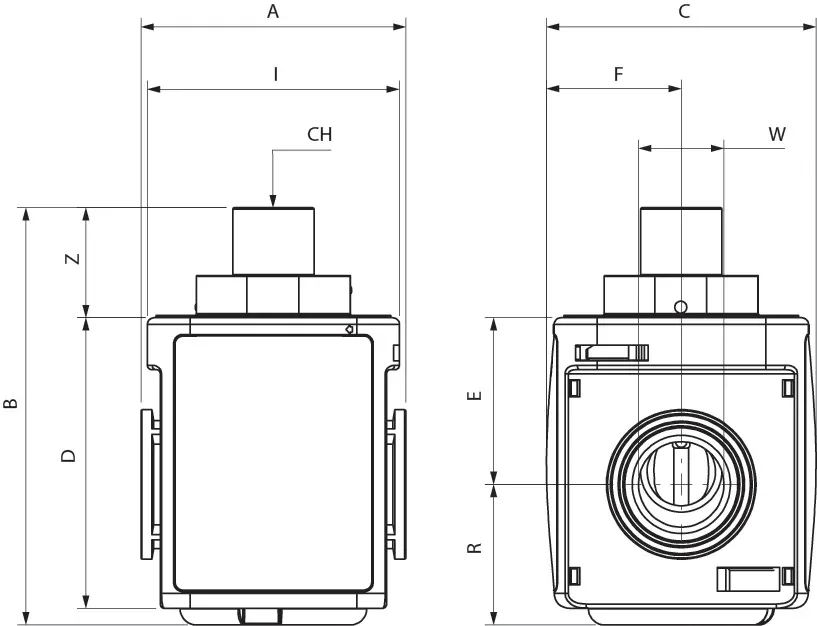

| Code | 3D-Zeichnungen | Nummer | Grösse | Gewinde | Durchfluss | A | B | C | D | W | E | F | I | R | Z | CH | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y060103000000 | Zugang anfordern | Y060 103 000 000 | APE 1 | 1/4 | 2700 Nl/min | 51 | 84,5 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 47,5 | 28 | 23,5 | 5 | |
| Y060104000000 | Zugang anfordern | Y060 104 000 000 | APE 1 | 3/8 | 2700 Nl/min | 51 | 84,5 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 47,5 | 28 | 23,5 | 5 | |
| Y060204000000 | Zugang anfordern | Y060 204 000 000 | APE 2 | 3/8 | 3500 NI/min | 62 | 97,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 59 | 33 | 25 | 5 | |
| Y060205000000 | Zugang anfordern | Y060 205 000 000 | APE 2 | 1/2 | 3500 Nl/min | 62 | 97,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 59 | 33 | 25 | 5 | |
| Y060307000000 | Zugang anfordern | Y060 307 000 000 | APE 3 | 3/4 | 6700 NI/min | 90 | 84,5 | 92 | 89 | 3/4 - 1 | 47 | 46 | 77,5 | 67 | 24 | 5 | |
| Y060309000000 | Zugang anfordern | Y060 309 000 000 | APE 3 | 1 | 6700 NI/min | 90 | 84,5 | 92 | 89 | 3/4 - 1 | 47 | 46 | 77,5 | 67 | 24 | 5 |
