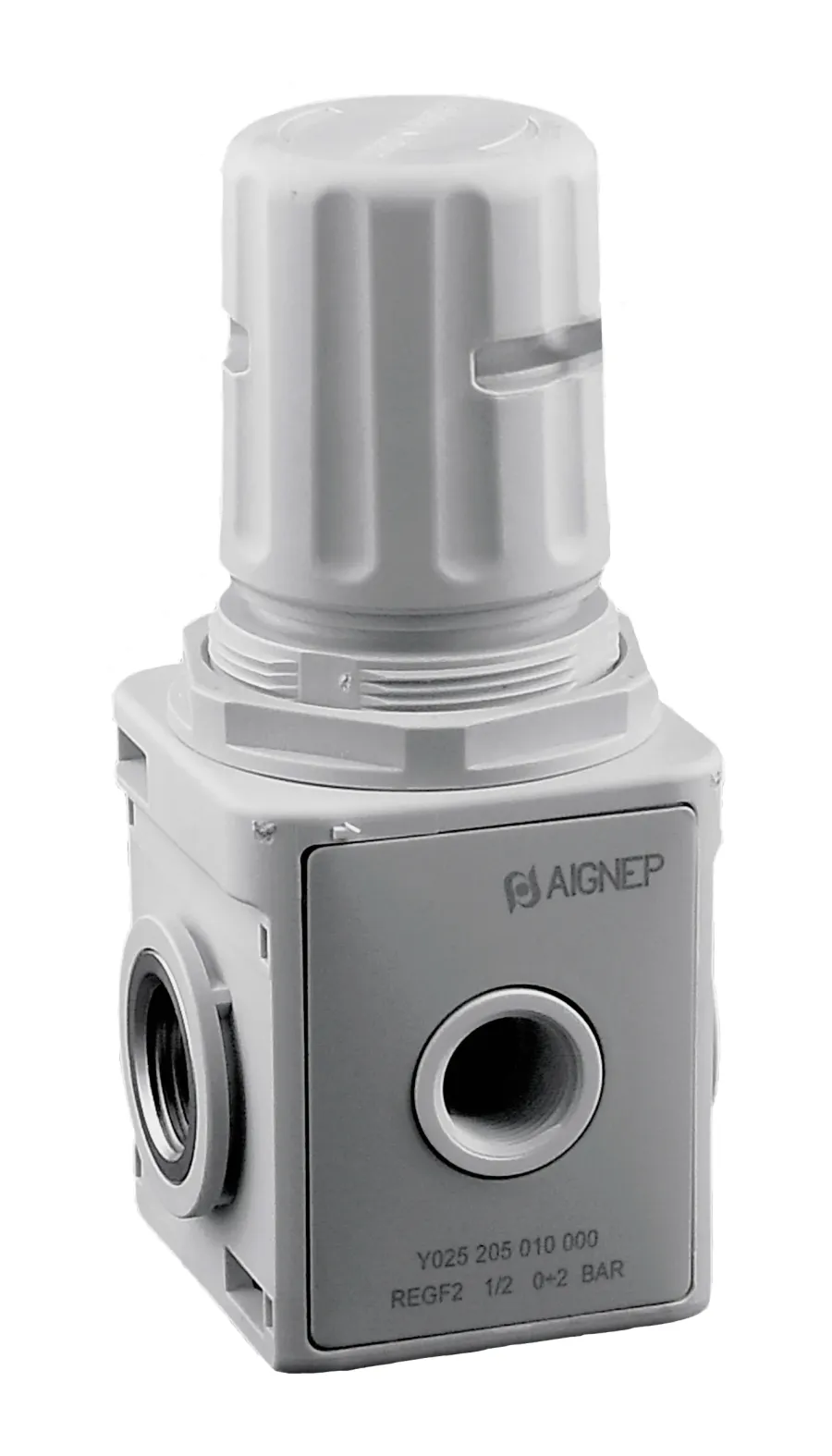

REGLER FŪR BATTERIEMONTAGE

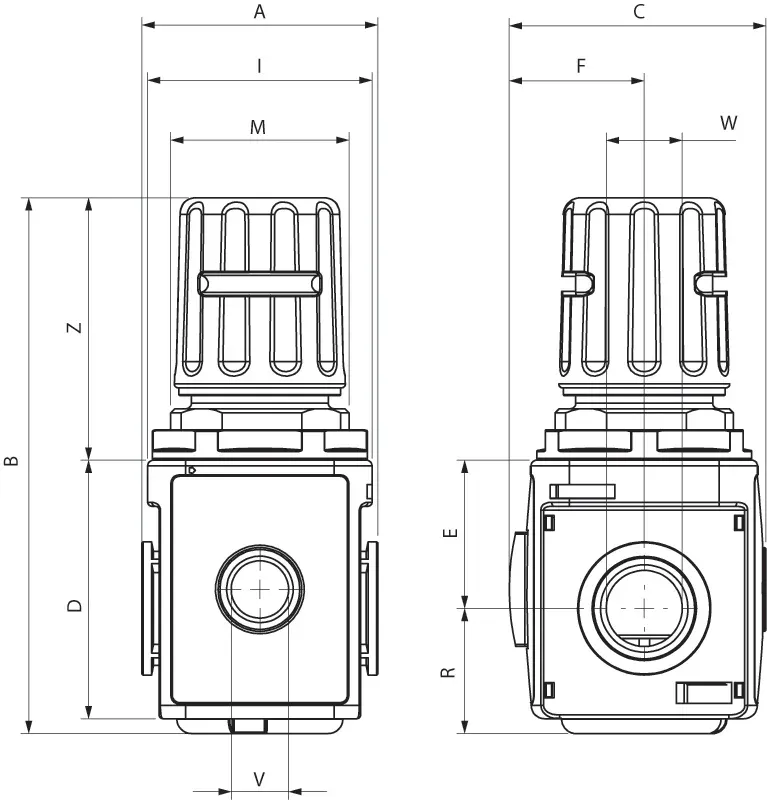

Code	3D-Zeichnungen	Nummer	Grösse	Gewinde	Regulierung	Richtung	Durchfluss	A	B	C	D	W	E	F	I	R	M	Z	V
Y025103010000	Zugang anfordern	Y025 103 010 000	REG F 1	1/4	0÷2 Bar	Links - Rechts	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025103020000	Zugang anfordern	Y025 103 020 000	REG F 1	1/4	0÷4 Bar	Links - Rechts	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025103030000	Zugang anfordern	Y025 103 030 000	REG F 1	1/4	0÷8 Bar	Links - Rechts	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025103040000	Zugang anfordern	Y025 103 040 000	REG F 1	1/4	0÷12 Bar	Links - Rechts	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025104010000	Zugang anfordern	Y025 104 010 000	REG F 1	3/8	0÷2 Bar	Links - Rechts	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025104020000	Zugang anfordern	Y025 104 020 000	REG F 1	3/8	0÷4 Bar	Links - Rechts	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025104030000	Zugang anfordern	Y025 104 030 000	REG F 1	3/8	0÷8 Bar	Links - Rechts	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025104040000	Zugang anfordern	Y025 104 040 000	REG F 1	3/8	0÷12 Bar	Links - Rechts	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025204010000	Zugang anfordern	Y025 204 010 000	REG F 2	3/8	0÷2 Bar	Links - Rechts	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025204020000	Zugang anfordern	Y025 204 020 000	REG F 2	3/8	0÷4 Bar	Links - Rechts	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025204030000	Zugang anfordern	Y025 204 030 000	REG F 2	3/8	0÷8 Bar	Links - Rechts	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025204040000	Zugang anfordern	Y025 204 040 000	REG F 2	3/8	0÷12 Bar	Links - Rechts	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025205010000	Zugang anfordern	Y025 205 010 000	REG F 2	1/2	0÷2 Bar	Links - Rechts	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025205020000	Zugang anfordern	Y025 205 020 000	REG F 2	1/2	0÷4 Bar	Links - Rechts	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025205030000	Zugang anfordern	Y025 205 030 000	REG F 2	1/2	0÷8 Bar	Links - Rechts	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025205040000	Zugang anfordern	Y025 205 040 000	REG F 2	1/2	0÷12 Bar	Links - Rechts	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025103010001	Zugang anfordern	Y025 103 010 001	REG F 1	1/4	0÷2 Bar	Rechts - Links	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025103020001	Zugang anfordern	Y025 103 020 001	REG F 1	1/4	0÷4 Bar	Rechts - Links	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025103030001	Zugang anfordern	Y025 103 030 001	REG F 1	1/4	0÷8 Bar	Rechts - Links	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025103040001	Zugang anfordern	Y025 103 040 001	REG F 1	1/4	0÷12 Bar	Rechts - Links	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025104010001	Zugang anfordern	Y025 104 010 001	REG F 1	3/8	0÷2 Bar	Rechts - Links	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025104020001	Zugang anfordern	Y025 104 020 001	REG F 1	3/8	0÷4 Bar	Rechts - Links	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025104030001	Zugang anfordern	Y025 104 030 001	REG F 1	3/8	0÷8 Bar	Rechts - Links	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025104040001	Zugang anfordern	Y025 104 040 001	REG F 1	3/8	0÷12 Bar	Rechts - Links	2700 Nl/min	51	117	57	57	1/4 - 3/8	32,5	31	47,5	28	M37x1,5	57	1/8
Y025204010001	Zugang anfordern	Y025 204 010 001	REG F 2	3/8	0÷2 Bar	Rechts - Links	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025204020001	Zugang anfordern	Y025 204 020 001	REG F 2	3/8	0÷4 Bar	Rechts - Links	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025204030001	Zugang anfordern	Y025 204 030 001	REG F 2	3/8	0÷8 Bar	Rechts - Links	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025204040001	Zugang anfordern	Y025 204 040 001	REG F 2	3/8	0÷12 Bar	Rechts - Links	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025205010001	Zugang anfordern	Y025 205 010 001	REG F 2	1/2	0÷2 Bar	Rechts - Links	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025205020001	Zugang anfordern	Y025 205 020 001	REG F 2	1/2	0÷4 Bar	Rechts - Links	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025205030001	Zugang anfordern	Y025 205 030 001	REG F 2	1/2	0÷8 Bar	Rechts - Links	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
Y025205040001	Zugang anfordern	Y025 205 040 001	REG F 2	1/2	0÷12 Bar	Rechts - Links	3500 Nl/min	62	141,5	67	68	3/8 - 1/2	39	35,5	59	33	M47x1,5	72,5	3/8
