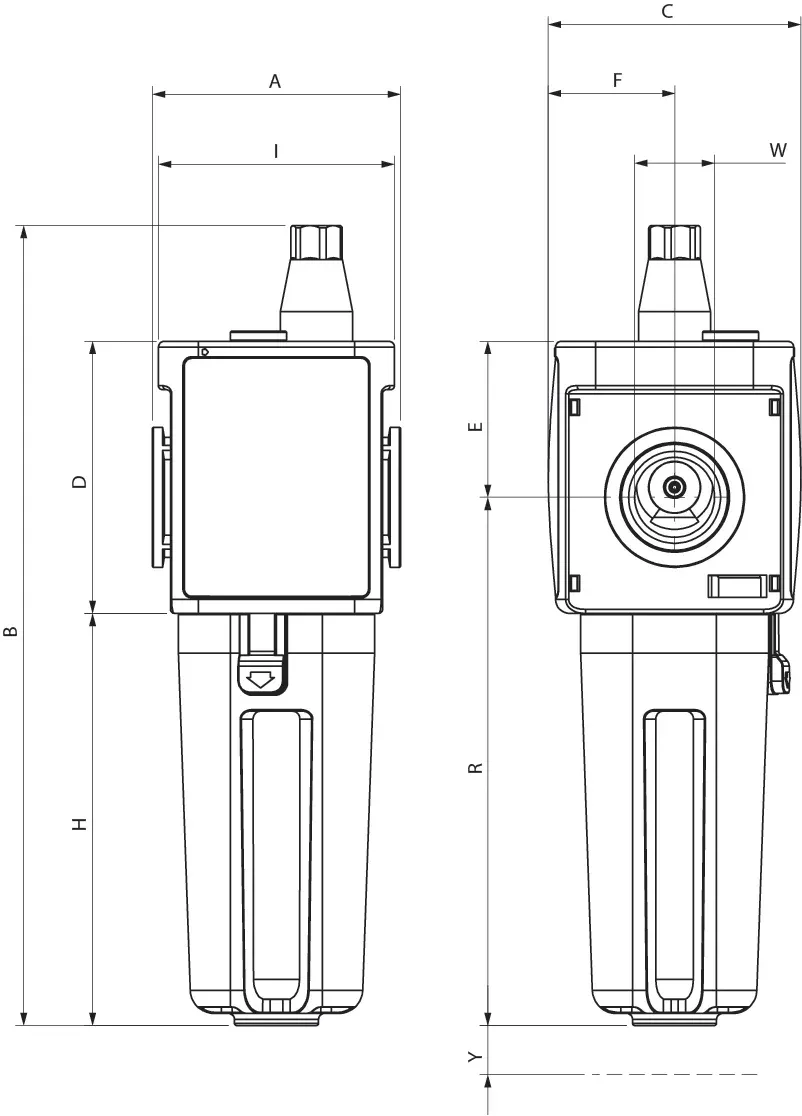

Code | 3D-Zeichnungen | Nummer | Grösse | Gewinde | Durchfluss | Ölbefüllung | A | B | C | D | W | E | F | H | I | R | Y | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y040103000100 | Zugang anfordern | Y040 103 000 100 | LUB 1 | 1/4 | 3400 Nl/min | Manuell | 51 | 178,5 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 92,5 | 47,5 | 117,5 | 7 | |
Y040103000200 | Zugang anfordern | Y040 103 000 200 | LUB 1 | 1/4 | 3400 Nl/min | Automatisch-Vakuum | 51 | 178,5 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 92,5 | 47,5 | 117,5 | 7 | |
Y040104000100 | Zugang anfordern | Y040 104 000 100 | LUB 1 | 3/8 | 3400 Nl/min | Manuell | 51 | 178,5 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 92,5 | 47,5 | 117,5 | 7 | |
Y040104000200 | Zugang anfordern | Y040 104 000 200 | LUB 1 | 3/8 | 3400 Nl/min | Automatisch-Vakuum | 51 | 178,5 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 92,5 | 47,5 | 117,5 | 7 | |
Y040204000100 | Zugang anfordern | Y040 204 000 100 | LUB 2 | 3/8 | 6100 Nl/min | Manuell | 62 | 200 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 103 | 59 | 132 | 9,5 | |
Y040204000200 | Zugang anfordern | Y040 204 000 200 | LUB 2 | 3/8 | 6100 Nl/min | Automatisch-Vakuum | 62 | 200 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 103 | 59 | 132 | 9,5 | |
Y040205000100 | Zugang anfordern | Y040 205 000 100 | LUB 2 | 1/2 | 6100 Nl/min | Manuell | 62 | 200 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 103 | 59 | 132 | 9,5 | |
Y040205000200 | Zugang anfordern | Y040 205 000 200 | LUB 2 | 1/2 | 6100 Nl/min | Automatisch-Vakuum | 62 | 200 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 103 | 59 | 132 | 9,5 | |
Y040307000100 | Zugang anfordern | Y040 307 000 100 | LUB 3 | 3/4 | 11700 Nl/min | Manuell | 90 | 254 | 92 | 89 | 3/4 - 1 | 47 | 46 | 136 | 77,5 | 178 | 19 | |
Y040307000200 | Zugang anfordern | Y040 307 000 200 | LUB 3 | 3/4 | 11700 Nl/min | Automatisch-Vakuum | 90 | 254 | 92 | 89 | 3/4 - 1 | 47 | 46 | 136 | 77,5 | 178 | 19 | |
Y040309000100 | Zugang anfordern | Y040 309 000 100 | LUB 3 | 1 | 11700 Nl/min | Manuell | 90 | 254 | 92 | 89 | 3/4 - 1 | 47 | 46 | 136 | 77,5 | 178 | 19 | |
Y040309000200 | Zugang anfordern | Y040 309 000 200 | LUB 3 | 1 | 11700 Nl/min | Automatisch-Vakuum | 90 | 254 | 92 | 89 | 3/4 - 1 | 47 | 46 | 136 | 77,5 | 178 | 19 |
