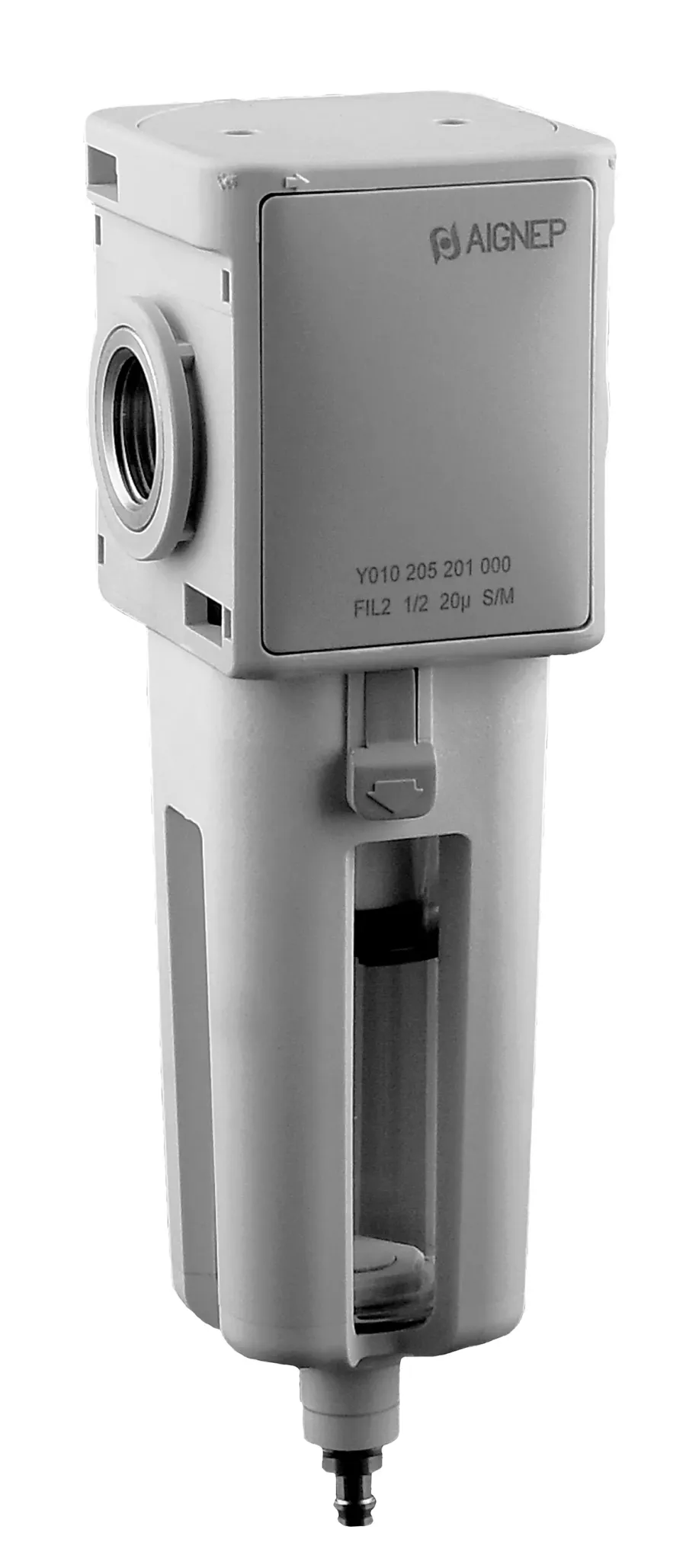

Filter
*Automatischer Schwimmer (max 8 bar)

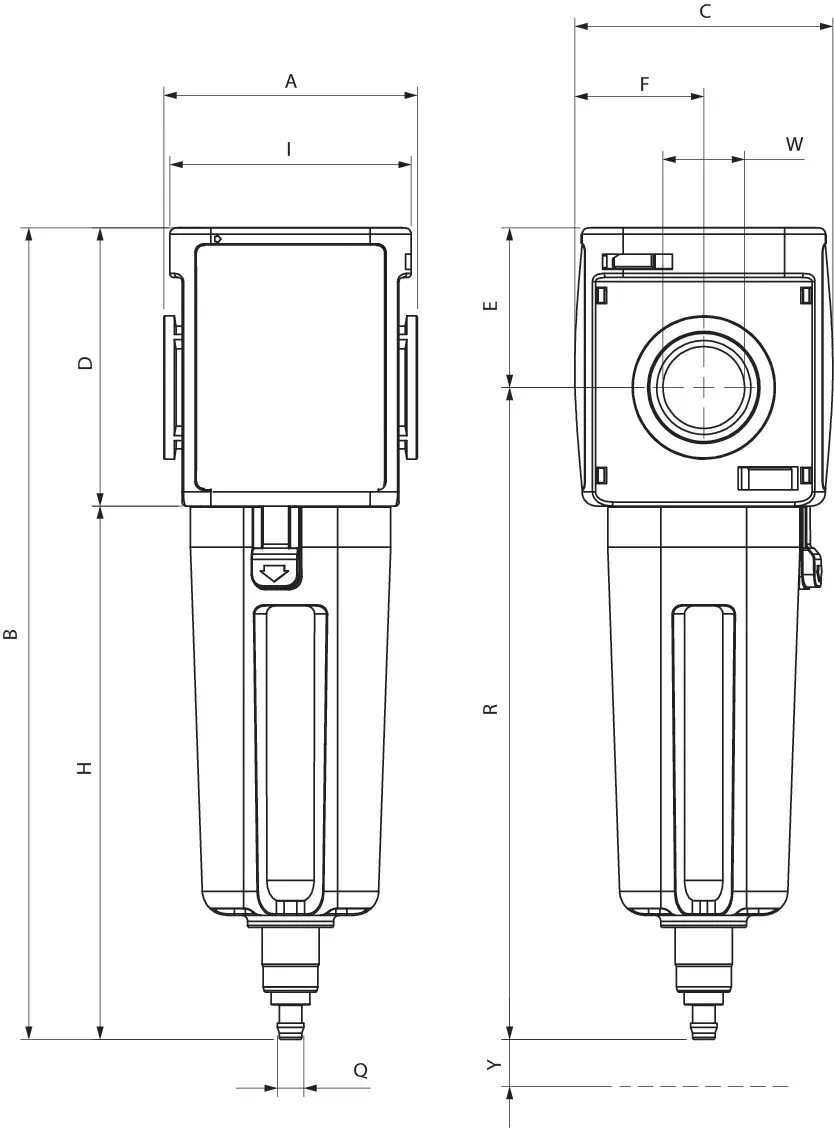

| Code | 3D-Zeichnungen | Nummer | Grösse | Gewinde | Filterfeinheit | Durchfluss | Ablass | A | B | C | D | W | E | F | H | I | Q | R | T | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y010103101000 | Zugang anfordern | Y010 103 101 000 | FIL 1 | 1/4 | 5 µm | 2500 Nl/min | Unterdruck | 51 | 176 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 119 | 47,5 | Rohr 8x6 | 144 | 7 | |
| Y010103102000 | Zugang anfordern | Y010 103 102 000 | FIL 1 | 1/4 | 5 µm | 2500 Nl/min | Automatischer Schwimmer | 51 | 176 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 119 | 47,5 | Rohr 8x6 | 144 | 7 | |
| Y010103201000 | Zugang anfordern | Y010 103 201 000 | FIL 1 | 1/4 | 20 µm | 2500 Nl/min | Unterdruck | 51 | 176 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 119 | 47,5 | Rohr 8x6 | 144 | 7 | |
| Y010103202000 | Zugang anfordern | Y010 103 202 000 | FIL 1 | 1/4 | 20 µm | 2500 Nl/min | Automatischer Schwimmer | 51 | 176 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 119 | 47,5 | Rohr 8x6 | 144 | 7 | |
| Y010104101000 | Zugang anfordern | Y010 104 101 000 | FIL 1 | 3/8 | 5 µm | 2500 Nl/min | Unterdruck | 51 | 176 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 119 | 47,5 | Rohr 8x6 | 144 | 7 | |
| Y010104102000 | Zugang anfordern | Y010 104 102 000 | FIL 1 | 3/8 | 5 µm | 2500 Nl/min | Automatischer Schwimmer | 51 | 176 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 119 | 47,5 | Rohr 8x6 | 144 | 7 | |
| Y010104201000 | Zugang anfordern | Y010 104 201 000 | FIL 1 | 3/8 | 20 µm | 2500 Nl/min | Unterdruck | 51 | 176 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 119 | 47,5 | Rohr 8x6 | 144 | 7 | |
| Y010104202000 | Zugang anfordern | Y010 104 202 000 | FIL 1 | 3/8 | 20 µm | 2500 Nl/min | Automatischer Schwimmer | 51 | 176 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 119 | 47,5 | Rohr 8x6 | 144 | 7 | |
| Y010204101000 | Zugang anfordern | Y010 204 101 000 | FIL 2 | 3/8 | 5 µm | 4100 Nl/min | Unterdruck | 62 | 197,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 129,5 | 59 | Rohr 8x6 | 158,5 | 9,5 | |
| Y010204102000 | Zugang anfordern | Y010 204 102 000 | FIL 2 | 3/8 | 5 µm | 4100 Nl/min | Automatischer Schwimmer | 62 | 197,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 129,5 | 59 | Rohr 8x6 | 158,5 | 9,5 | |
| Y010204201000 | Zugang anfordern | Y010 204 201 000 | FIL 2 | 3/8 | 20 µm | 4100 Nl/min | Unterdruck | 62 | 197,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 129,5 | 59 | Rohr 8x6 | 158,5 | 9,5 | |
| Y010204202000 | Zugang anfordern | Y010 204 202 000 | FIL 2 | 3/8 | 20 µm | 4100 Nl/min | Automatischer Schwimmer | 62 | 197,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 129,5 | 59 | Rohr 8x6 | 158,5 | 9,5 | |
| Y010205101000 | Zugang anfordern | Y010 205 101 000 | FIL 2 | 1/2 | 5 µm | 4100 Nl/min | Unterdruck | 62 | 197,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 129,5 | 59 | Rohr 8x6 | 158,5 | 9,5 | |
| Y010205102000 | Zugang anfordern | Y010 205 102 000 | FIL 2 | 1/2 | 5 µm | 4100 Nl/min | Automatischer Schwimmer | 62 | 197,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 129,5 | 59 | Rohr 8x6 | 158,5 | 9,5 | |
| Y010205201000 | Zugang anfordern | Y010 205 201 000 | FIL 2 | 1/2 | 20 µm | 4100 Nl/min | Unterdruck | 62 | 197,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 129,5 | 59 | Rohr 8x6 | 158,5 | 9,5 | |
| Y010205202000 | Zugang anfordern | Y010 205 202 000 | FIL 2 | 1/2 | 20 µm | 4100 Nl/min | Automatischer Schwimmer | 62 | 197,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 129,5 | 59 | Rohr 8x6 | 158,5 | 9,5 | |
| Y010307101000 | Zugang anfordern | Y010 307 101 000 | FIL 3 | 3/4 | 5 µm | 7900 Nl/min | Unterdruck | 90 | 250 | 92 | 89 | 3/4 - 1 | 47 | 46 | 161 | 77,5 | Rohr 8x6 | 203 | 70 | |
| Y010307102000 | Zugang anfordern | Y010 307 102 000 | FIL 3 | 3/4 | 5 µm | 7900 Nl/min | Automatischer Schwimmer | 90 | 250 | 92 | 89 | 3/4 - 1 | 47 | 46 | 161 | 77,5 | Rohr 8x6 | 203 | 70 | |
| Y010307201000 | Zugang anfordern | Y010 307 201 000 | FIL 3 | 3/4 | 20 µm | 7900 Nl/min | Unterdruck | 90 | 250 | 92 | 89 | 3/4 - 1 | 47 | 46 | 161 | 77,5 | Rohr 8x6 | 203 | 70 | |
| Y010307202000 | Zugang anfordern | Y010 307 202 000 | FIL 3 | 3/4 | 20 µm | 7900 Nl/min | Automatischer Schwimmer | 90 | 250 | 92 | 89 | 3/4 - 1 | 47 | 46 | 161 | 77,5 | Rohr 8x6 | 203 | 70 | |
| Y010309101000 | Zugang anfordern | Y010 309 101 000 | FIL 3 | 1 | 5 µm | 7900 Nl/min | Unterdruck | 90 | 250 | 92 | 89 | 3/4 - 1 | 47 | 46 | 161 | 77,5 | Rohr 8x6 | 203 | 70 | |
| Y010309102000 | Zugang anfordern | Y010 309 102 000 | FIL 3 | 1 | 5 µm | 7900 Nl/min | Automatischer Schwimmer | 90 | 250 | 92 | 89 | 3/4 - 1 | 47 | 46 | 161 | 77,5 | Rohr 8x6 | 203 | 70 | |
| Y010309201000 | Zugang anfordern | Y010 309 201 000 | FIL 3 | 1 | 20 µm | 7900 Nl/min | Unterdruck | 90 | 250 | 92 | 89 | 3/4 - 1 | 47 | 46 | 161 | 77,5 | Rohr 8x6 | 203 | 70 | |
| Y010309202000 | Zugang anfordern | Y010 309 202 000 | FIL 3 | 1 | 20 µm | 7900 Nl/min | Automatischer Schwimmer | 90 | 250 | 92 | 89 | 3/4 - 1 | 47 | 46 | 161 | 77,5 | Rohr 8x6 | 203 | 70 |
