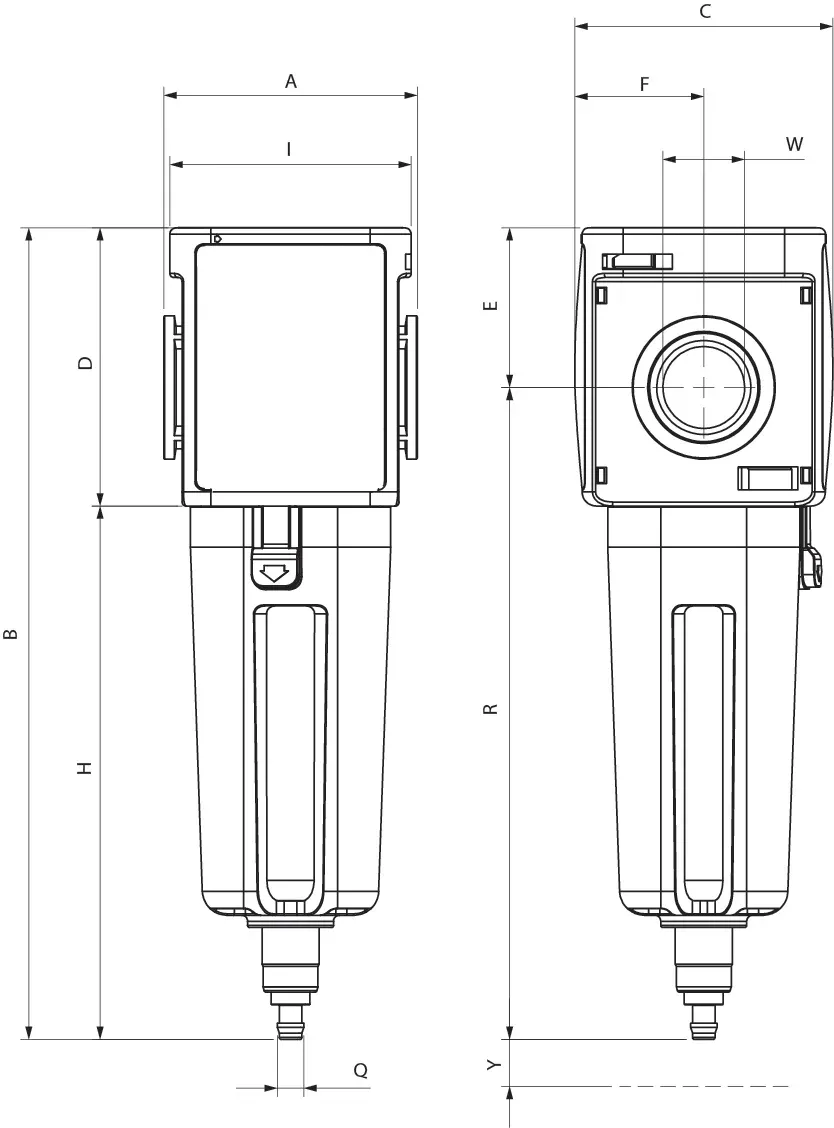

Code | 3D-Zeichnungen | Nummer | Grösse | Gewinde | Filterfeinheit | Durchfluss | Ablass | A | B | C | D | W | E | F | H | I | Q | R | Y | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y016103501000 | Zugang anfordern | Y016 103 501 000 | AC 1 | 1/4 | < 0,005 mg/m3 | 1270 Nl/min | Unterdruck | 51 | 176 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 119 | 47,5 | Rohr 8x6 | 144 | 7 | |
Y016104501000 | Zugang anfordern | Y016 104 501 000 | AC 1 | 3/8 | < 0,005 mg/m3 | 1270 Nl/min | Unterdruck | 51 | 176 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 119 | 47,5 | Rohr 8x6 | 144 | 7 | |
Y016204501000 | Zugang anfordern | Y016 204 501 000 | AC 2 | 3/8 | < 0,005 mg/m3 | 1810 NI/min | Unterdruck | 62 | 197,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 129,5 | 59 | Rohr 8x6 | 158,5 | 9,5 | |
Y016205501000 | Zugang anfordern | Y016 205 501 000 | AC 2 | 1/2 | < 0,005 mg/m3 | 1810 NI/min | Unterdruck | 62 | 197,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 129,5 | 59 | Rohr 8x6 | 158,5 | 9,5 | |
Y016307501000 | Zugang anfordern | Y016 307 501 000 | AC 3 | 3/4 | < 0,005 mg/m3 | 3500 NI/min | Unterdruck | 90 | 250 | 92 | 89 | 3/4 - 1 | 47 | 46 | 161 | 77,5 | Rohr 8x6 | 203 | 70 | |
Y016309501000 | Zugang anfordern | Y016 309 501 000 | AC 3 | 1 | < 0,005 mg/m3 | 3500 NI/min | Unterdruck | 90 | 250 | 92 | 89 | 3/4 - 1 | 47 | 46 | 161 | 77,5 | Rohr 8x6 | 203 | 70 |
