Y051

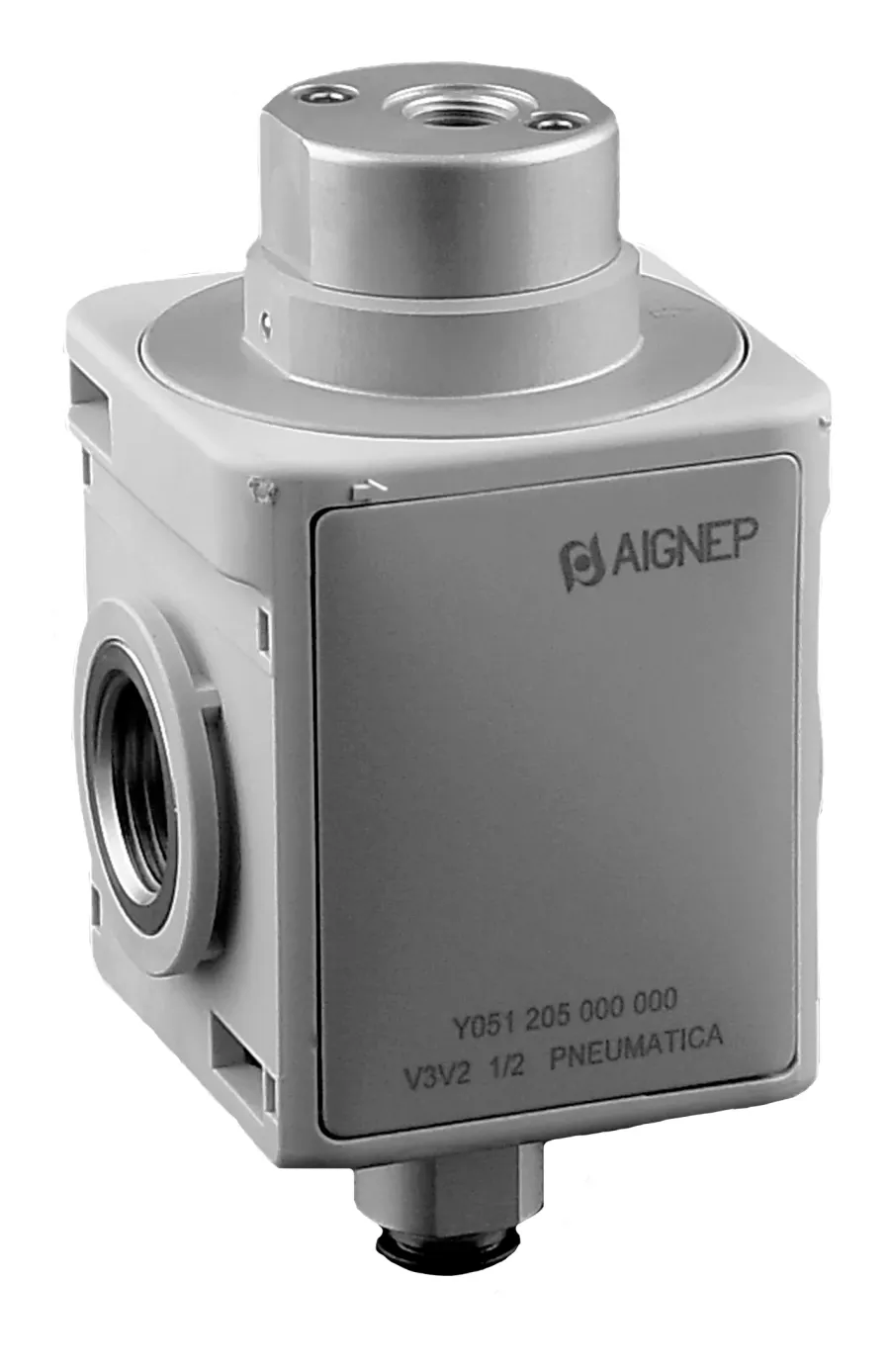

ABSPERRVENTIL PNEUMATISCH

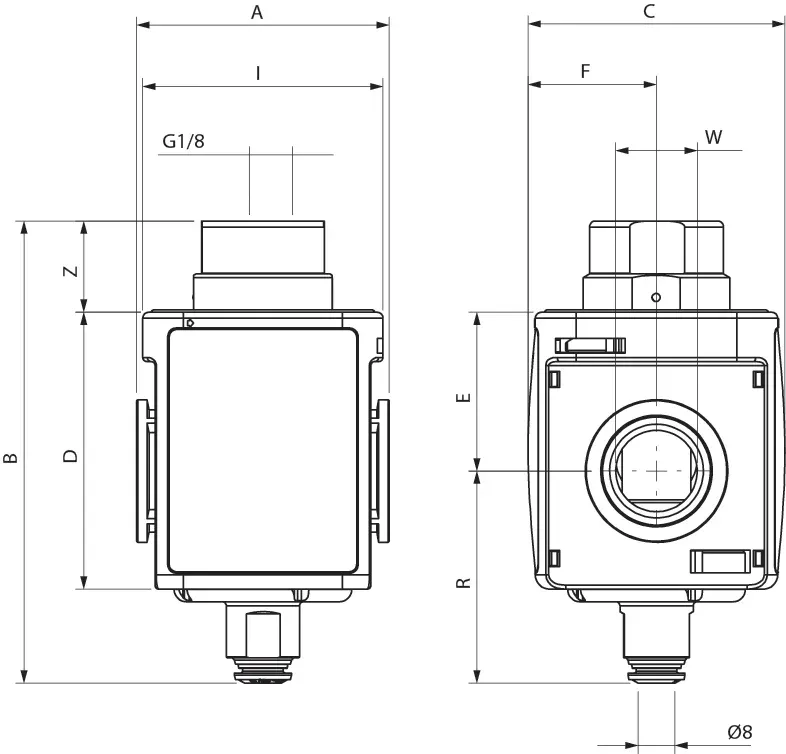

| Code | 3D-Zeichnungen | Nummer | Grösse | Gewinde | Durchfluss | Funktion | Befehl | A | B | C | D | W | E | F | I | R | Z | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y051103000000 | Zugang anfordern | Y051 103 000 000 | V3V 1 | 1/4 | 2700 Nl/min | NC | Pneumatisch | 51 | 98 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 47,5 | 46 | 19,2 | |
| Y051104000000 | Zugang anfordern | Y051 104 000 000 | V3V 1 | 3/8 | 2700 Nl/min | NC | Pneumatisch | 51 | 98 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 47,5 | 46 | 19,2 | |
| Y051204000000 | Zugang anfordern | Y051 204 000 000 | V3V 2 | 3/8 | 3500 NI/min | NC | Pneumatisch | 62 | 113,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 59 | 52 | 22 | |
| Y051205000000 | Zugang anfordern | Y051 205 000 000 | V3V 2 | 1/2 | 3500 Nl/min | NC | Pneumatisch | 62 | 113,5 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 59 | 52 | 22 | |
| Y051307000000 | Zugang anfordern | Y051 307 000 000 | V3V 3 | 3/4 | 6700 NI/min | NC | Pneumatisch | 90 | 141 | 92 | 89 | 3/4 - 1 | 47 | 46 | 7,5 | 67 | 26,5 | |
| Y051309000000 | Zugang anfordern | Y051 309 000 000 | V3V 3 | 1 | 6700 Nl/min | NC | Pneumatisch | 90 | 141 | 92 | 89 | 3/4 - 1 | 47 | 46 | 7,5 | 67 | 26,5 |
