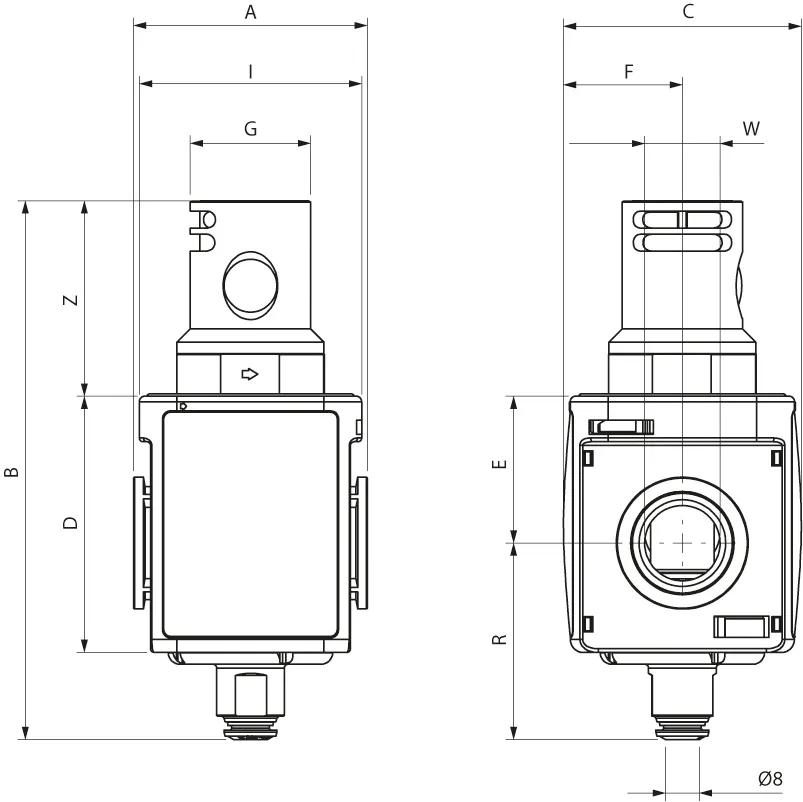

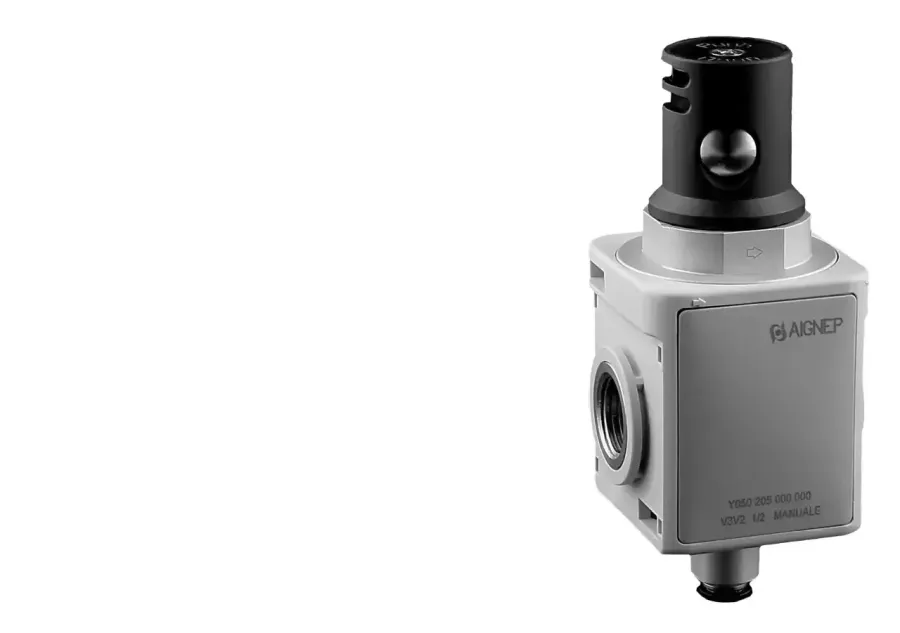

Code | 3D-Zeichnungen | Nummer | Grösse | Gewinde | Durchfluss | Funktion | Befehl | A | B | C | D | W | E | F | G | I | R | Z | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y050103000000 | Zugang anfordern | Y050 103 000 000 | V3V 1 | 1/4 | 2700 Nl/min | NC | Manuell | 51 | 134 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 32 | 47,5 | 46 | 56 | |
Y050104000000 | Zugang anfordern | Y050 104 000 000 | V3V 1 | 3/8 | 2700 Nl/min | NC | Manuell | 51 | 134 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 32 | 47,5 | 46 | 56 | |
Y050204000000 | Zugang anfordern | Y050 204 000 000 | V3V 2 | 3/8 | 3500 NI/min | NC | Manuell | 62 | 143 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 32 | 59 | 52 | 51 | |
Y050205000000 | Zugang anfordern | Y050 205 000 000 | V3V 2 | 1/2 | 3500 Nl/min | NC | Manuell | 62 | 143 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 32 | 59 | 52 | 51 |
