Y050 - G3

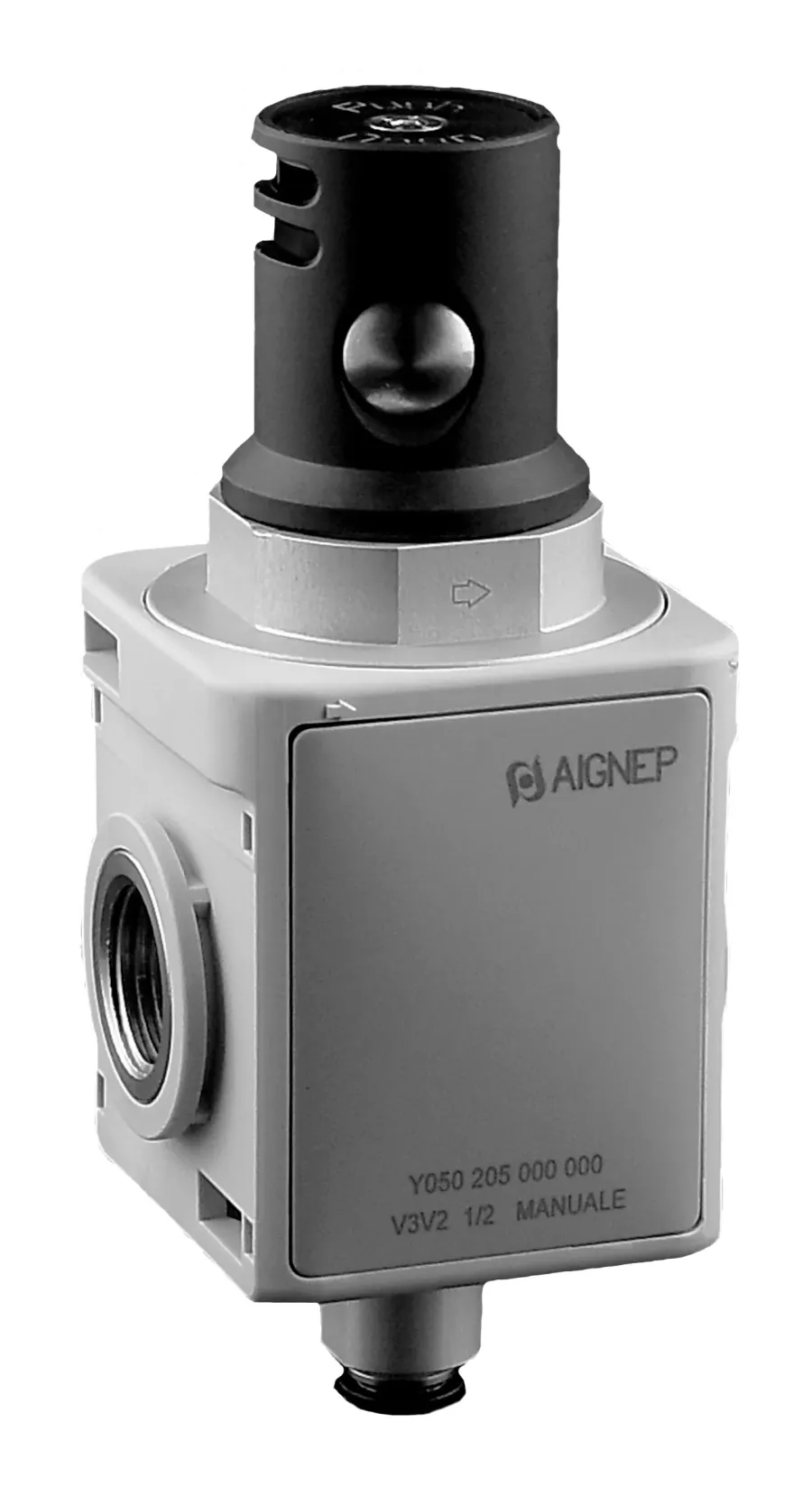

ABSPERRVENTIL MANUELL

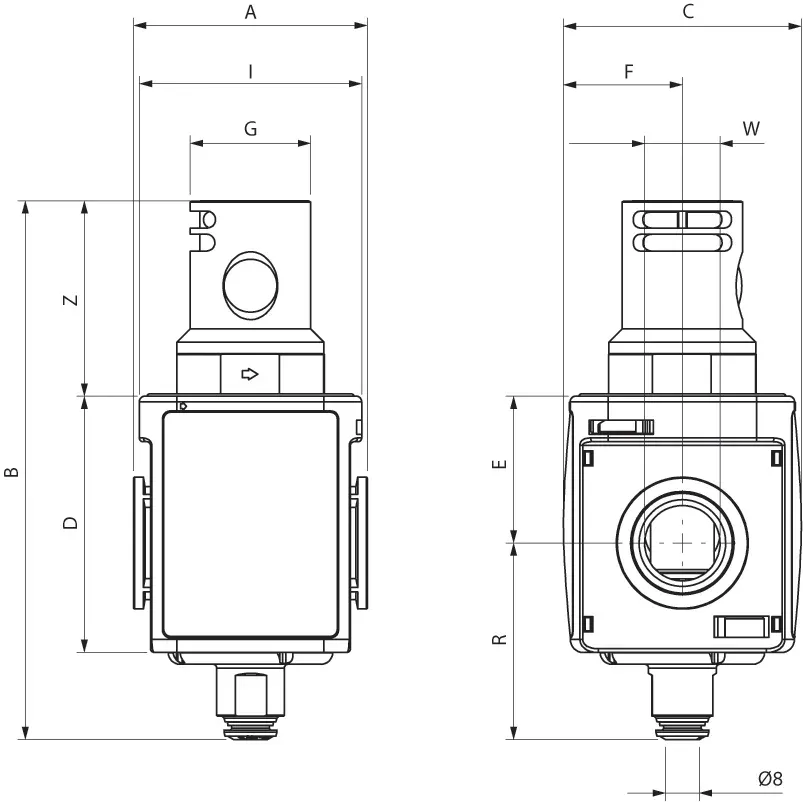

| Code | 3D-Zeichnungen | Nummer | Grösse | Gewinde | Durchfluss | Funktion | Befehl | A | B | C | D | W | E | F | G | I | R | Z | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y050307000000 | Zugang anfordern | Y050 307 000 000 | V3V 3 | 3/4 | 6700 Nl/min | NC | Manuell | 90 | 199 | 92 | 89 | 3/4 - 1 | 47 | 46 | 32 | 77,5 | 67 | 85 | |
| Y050309000000 | Zugang anfordern | Y050 309 000 000 | V3V 3 | 1 | 6700 Nl/min | NC | Manuell | 90 | 199 | 92 | 89 | 3/4 - 1 | 47 | 46 | 32 | 77,5 | 67 | 85 |
