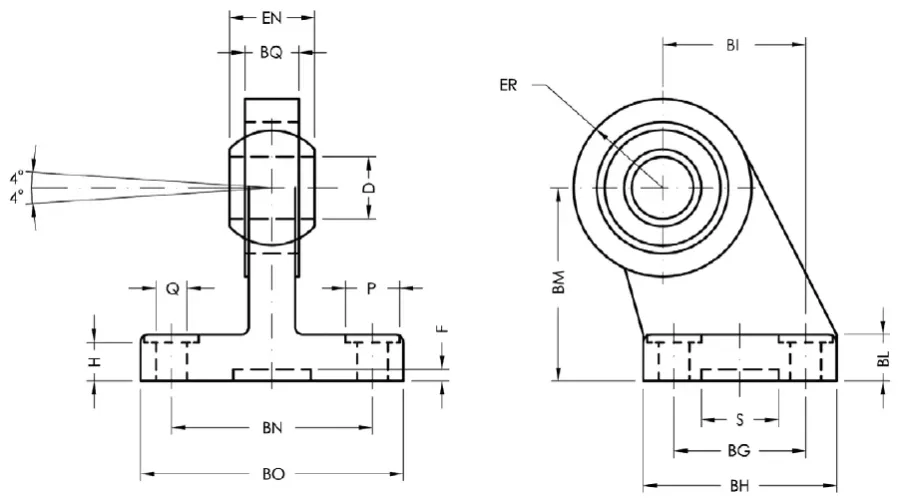

Code | 3D-Zeichnungen | Nummer | Ø | Q | P | BG | BH | BI | BL | BM | BN | BO | EN | ER | BQ | D | H | S | F | * | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VADZ032NE | Zugang anfordern | VADZ 032 NE | 32 | 6,6 | 11 | 18 | 31 | 21 | 10 | 32 | 38 | 51 | 14 | 15 | 10,5 | 10 | 8,5 | 20 | 3 | BEHANDLUNG: Geschwärzt | |
VADZ040NE | Zugang anfordern | VADZ 040 NE | 40 | 6,6 | 11 | 22 | 35 | 24 | 10 | 36 | 41 | 54 | 16 | 18 | 12 | 12 | 8,5 | 20 | 3 | BEHANDLUNG: Geschwärzt | |
VADZ050NE | Zugang anfordern | VADZ 050 NE | 50 | 9 | 15 | 30 | 45 | 33 | 12 | 45 | 50 | 65 | 21 | 20 | 15 | 16 | 10,5 | 20 | 3 | BEHANDLUNG: Geschwärzt | |
VADZ063NE | Zugang anfordern | VADZ 063 NE | 63 | 9 | 15 | 35 | 50 | 37 | 12 | 50 | 52 | 67 | 21 | 23 | 15 | 16 | 10,5 | 20 | 3 | BEHANDLUNG: Geschwärzt |
