SCHWENKBEFESTIGUNG MIT SCHMALEM GELENKKOPF NACH DIN 648K - ALUMINIO | Aignep S.p.A.

Filter

VCS

SCHWENKBEFESTIGUNG MIT SCHMALEM GELENKKOPF NACH DIN 648K - ALUMINIO

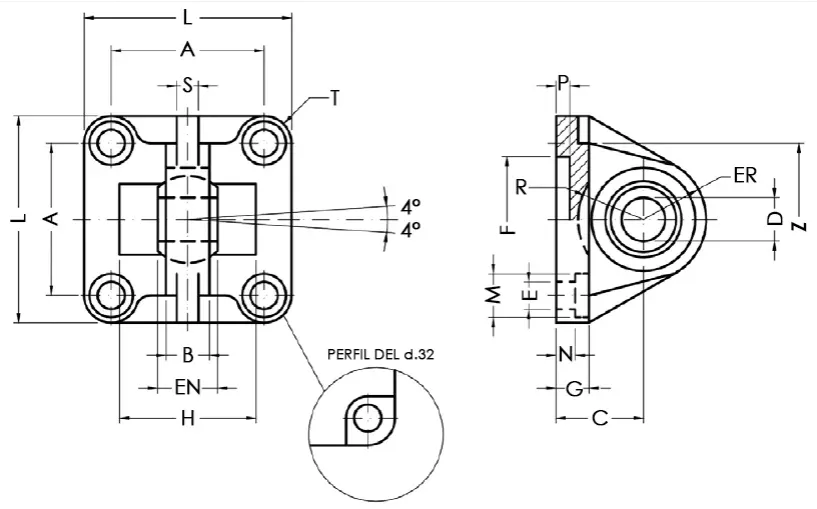

prodotto___accessorieletric_vcs_iso15552-d

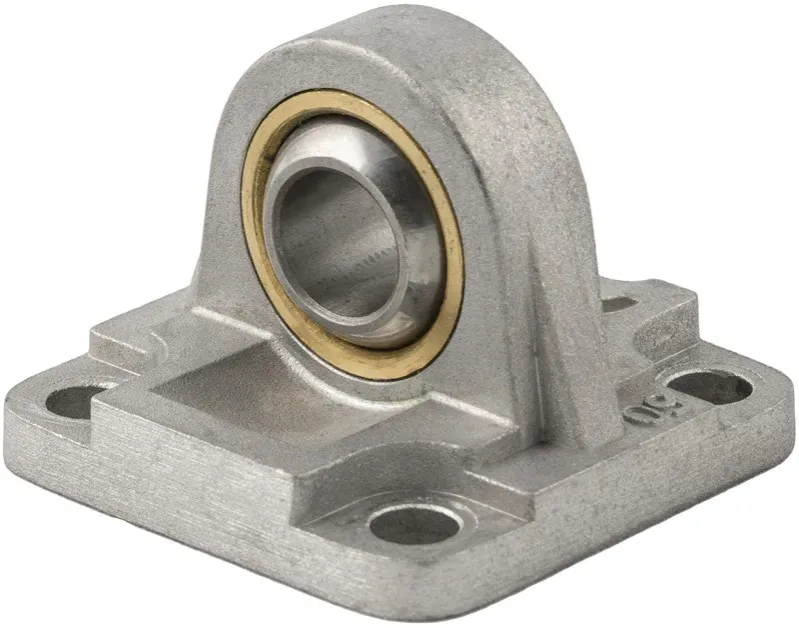

prodotto___accessorieletric_vcs_iso15552-f

	Code	3D-Zeichnungen	Nummer	Ø	A	B	C	D	EN	ER	F	G	E	L	M	N	P	H	R	S	Z	T
	VCS032	Zugang anfordern	VCS 032	32	32,5	10,5	22	10	14	16	30	9	6,6	45	11	5,5	5	-	-	4	32,5	6,25
	VCS040	Zugang anfordern	VCS 040	40	38	12	25	12	16	19	35	9	6,6	52	11	5,5	5	-	-	6	39	7
	VCS050	Zugang anfordern	VCS 050	50	46,5	15	27	16	21	21	40	11	9	65	15	6,5	5	51	18	8	47	9,25
	VCS063	Zugang anfordern	VCS 063	63	56,5	15	32	16	21	24	45	11	9	75	15	6,5	5	-	-	8	52	9,25
