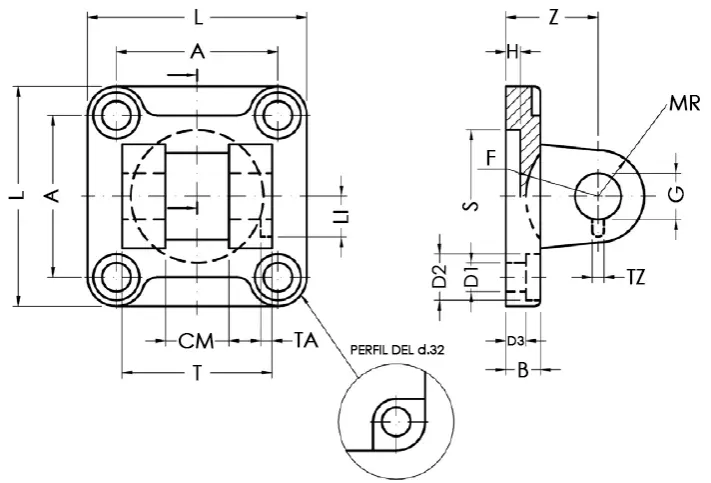

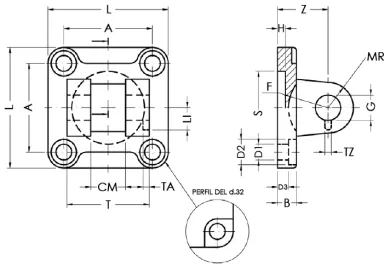

| Code | 3D-Zeichnungen | Nummer | Ø | L | T | CM | A | Z | H | B | D3 | S | G | MR | D1 | D2 | TA | TZ | LI | F | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VCDZ032NE | Zugang anfordern | VCDZ 032 NE | 32 | 45 | 34 | 14 | 32,5 | 22 | 5 | 9 | 5,5 | 30 | 10 | 10 | 6,6 | 11 | 3 | 3,3 | 11,5 | 17 | |
| VCDZ040NE | Zugang anfordern | VCDZ 040 NE | 40 | 52 | 40 | 16 | 38 | 25 | 5 | 9 | 5,5 | 35 | 12 | 12 | 6,6 | 11 | 4 | 4,3 | 12 | 20 | |
| VCDZ050NE | Zugang anfordern | VCDZ 050 NE | 50 | 65 | 45 | 21 | 46,5 | 27 | 5 | 11 | 6,5 | 40 | 16 | 14 | 9 | 15 | 4 | 4,3 | 14 | 22 | |
| VCDZ063NE | Zugang anfordern | VCDZ 063 NE | 63 | 75 | 51 | 21 | 56,5 | 32 | 5 | 11 | 6,5 | 45 | 16 | 18 | 9 | 15 | 4 | 4,3 | 14 | 25 |
