VCD

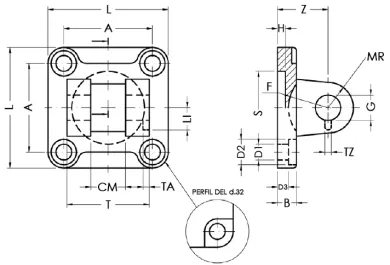

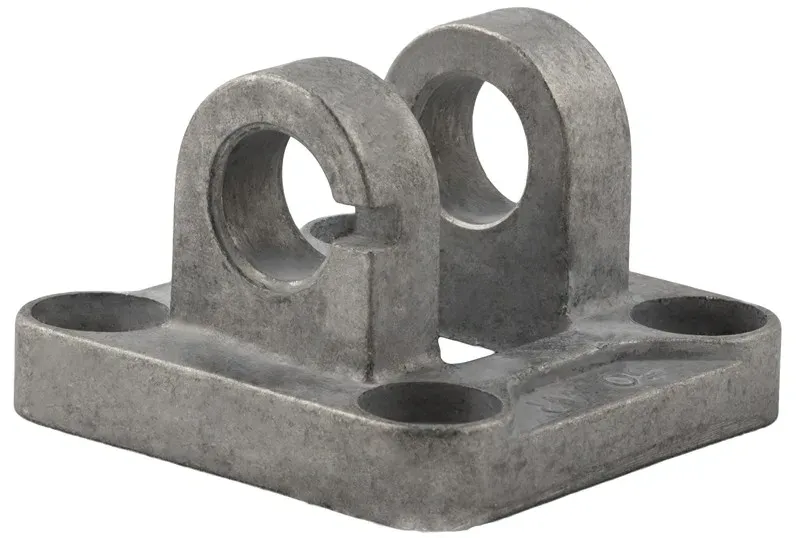

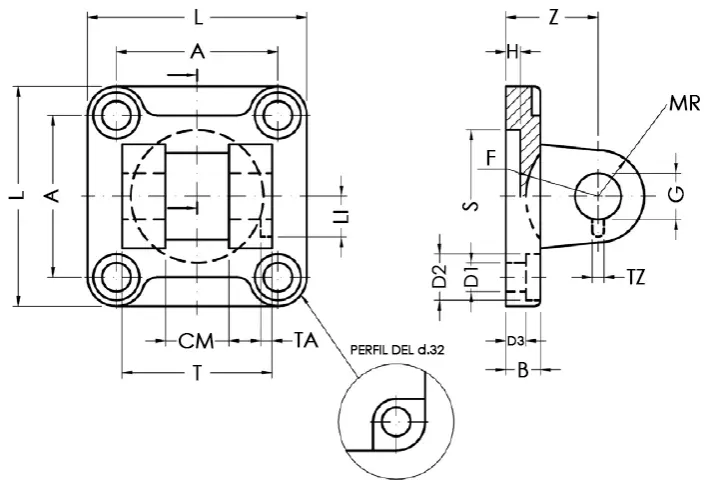

SCHWENKBEFESTIGUNG MIT SCHLITZ FÜR GELENKKOPF NACH DIN 648K - ALUMINIUM
|
Code |
3D-Zeichnungen |
Nummer |
Ø |
L |
T |
CM |
A |
Z |
H |
B |
D3 |
S |
G |
MR |
D1 |
D2 |
TA |
TZ |
LI |
F |
|
VCD032
|
-
Zugang anfordern
|
VCD 032 |
32 |
45 |
34 |
14 |
32,5 |
22 |
5 |
9 |
5,5 |
30 |
10 |
10 |
6,6 |
11 |
3 |
3,3 |
11,5 |
17 |
|
VCD040
|
-
Zugang anfordern
|
VCD 040 |
40 |
52 |
40 |
16 |
38 |
25 |
5 |
9 |
5,5 |
35 |
12 |
12 |
6,6 |
11 |
4 |
4,3 |
12 |
20 |
|
VCD050
|
-
Zugang anfordern
|
VCD 050 |
50 |
65 |
45 |
21 |
46,5 |
27 |
5 |
11 |
6,5 |
40 |
16 |
14 |
9 |
15 |
4 |
4,3 |
14 |
22 |
|
VCD063
|
-
Zugang anfordern
|
VCD 063 |
63 |
75 |
51 |
21 |
56,5 |
32 |
5 |
11 |
6,5 |
45 |
16 |
18 |
9 |
15 |
4 |
4,3 |
14 |
25 |
