VCHZ

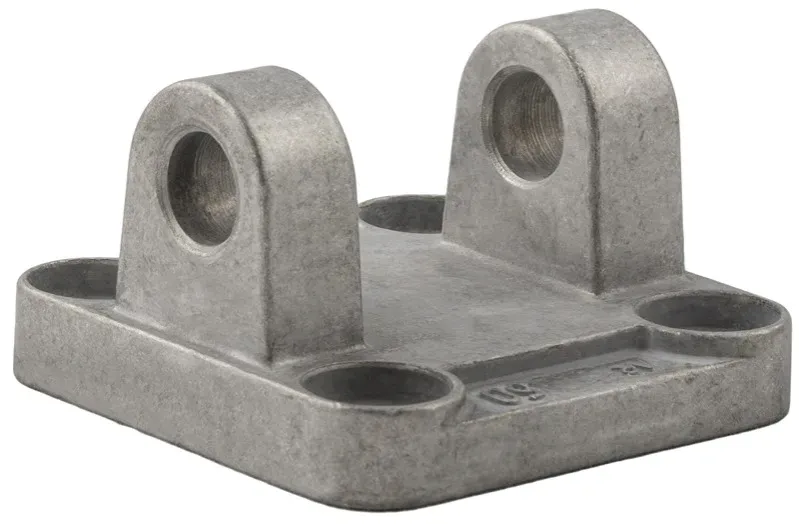

SCHWENKBEFESTIGUNG MIT SCHLITZ - EISEN

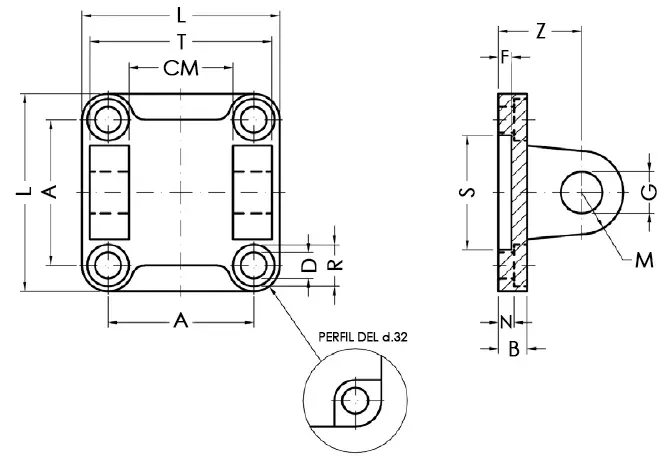

SCHWENKBEFESTIGUNG MIT SCHLITZ - EISEN - Zeichnung

SCHWENKBEFESTIGUNG MIT SCHLITZ - EISEN

	Code	3D-Zeichnungen	Nummer	Ø	A	L	D	R	N	B	S	F	Z	G	M	CM	T
	VCHZ032NE	Zugang anfordern	VCHZ 032 NE	32	32,5	45	6,6	11	5,5	9	30	5	22	10	10	26	45
	VCHZ040NE	Zugang anfordern	VCHZ 040 NE	40	38	52	6,6	11	5,5	9	35	5	25	12	12	28	52
	VCHZ050NE	Zugang anfordern	VCHZ 050 NE	50	46,5	65	9	15	6,5	11	40	5	27	12	12	32	60
	VCHZ063NE	Zugang anfordern	VCHZ 063 NE	63	56,5	75	9	15	6,5	11	45	5	32	16	16	40	70
