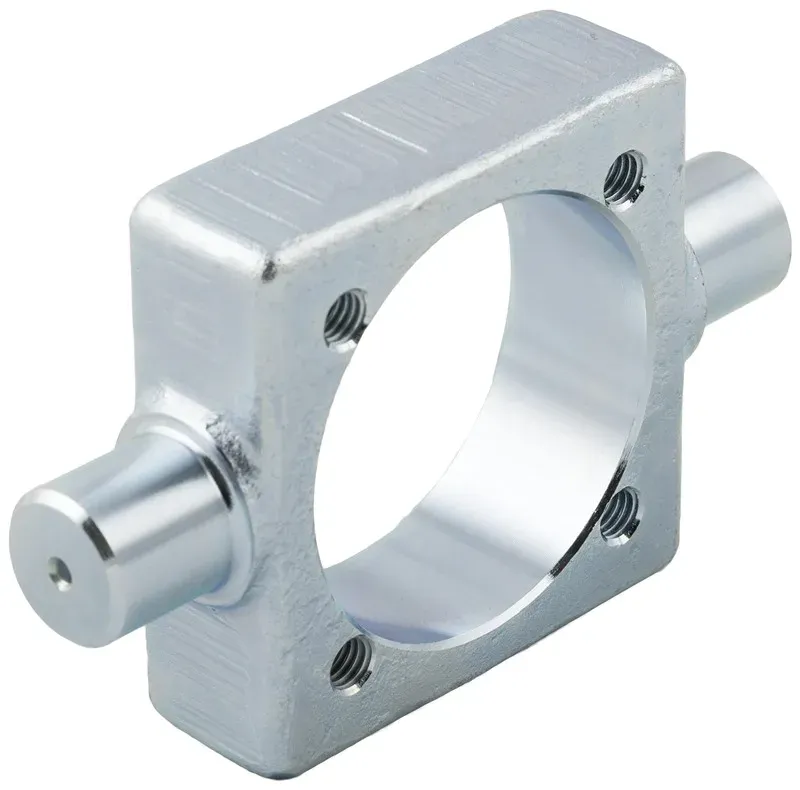

SCHARNIER VORNE - HINTEN

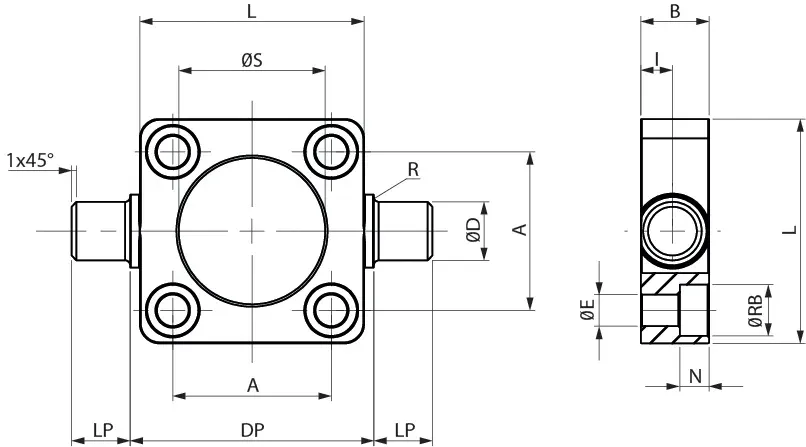

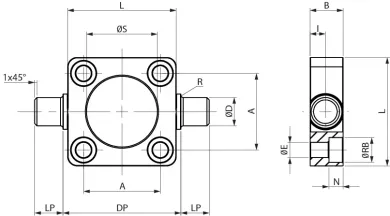

Code	3D-Zeichnungen	Nummer	Ø	A	L	DP	LP	D	S	B	R	I	E	RB	N
VCNF032	Zugang anfordern	VCNF 032	32	32,5	46	50	12	12	30	14	1	6,5	6,5	10,5	6
VCNF040	Zugang anfordern	VCNF 040	40	38	59	63	16	16	35	19	1,5	9	6,5	10,5	6
VCNF050	Zugang anfordern	VCNF 050	50	46,5	69	75	16	16	40	19	1,6	9	8,5	13,5	8
VCNF063	Zugang anfordern	VCNF 063	63	56,5	84	90	20	20	45	24	1,6	11,5	8,5	13,5	8
VCNF080	Zugang anfordern	VCNF 080	80	72	102	110	20	20	45	24	1,6	11,5	10,5	16,5	10
VCNF100	Zugang anfordern	VCNF 100	100	89	125	132	25	25	55	29	2	14	10,5	16,5	10
VCNF125	Zugang anfordern	VCNF 125	125	110	150	160	25	25	60	30	2	15	13,5	20	12
