Filtro
*Automatico a galleggiante (max 8 bar)

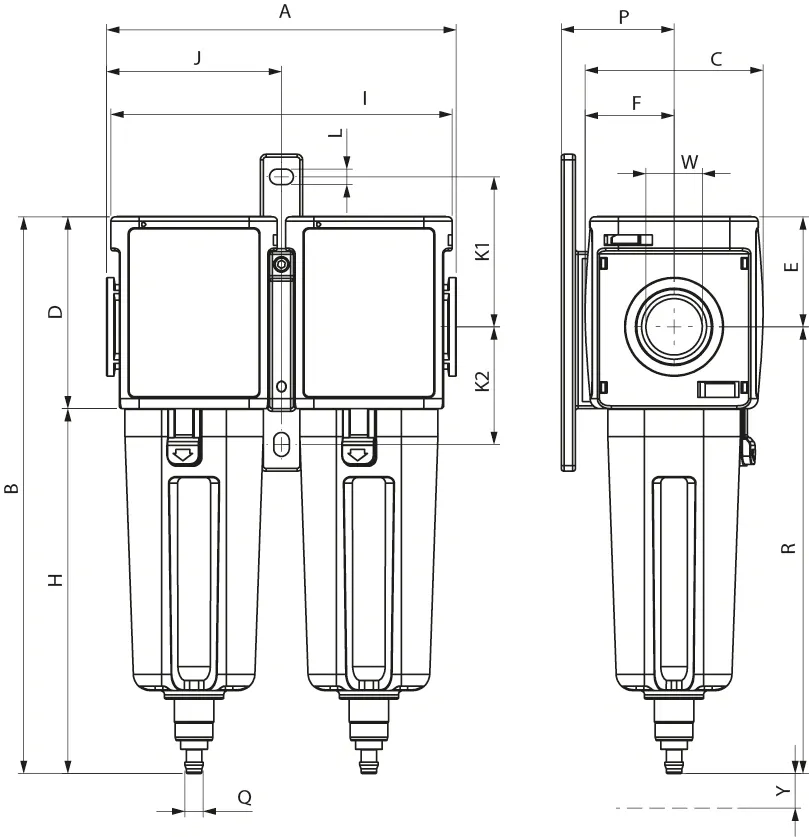

| Codice | Disegni 3D | Misura | Filetto | Filtrazione | Portata | Scarico | A | B | C | D | E | F | H | I | J | K1 | K2 | L | P | Q | R | W | Y | Z | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y400 103 401 000 | Richiedi accesso | FIL+FC 1 | 1/4 | 5µm + 0,01µm | 600 NI/min | A depressione | 102 | 176 | 57 | 57 | 32,5 | 25,5 | 119 | 47,5 | 98,5 | 45 | 35,5 | 5,5 | 34,5 | Tubo 8-6 | 144 | 1/4 - 3/8 | 7 | 57 | |
| Y400 103 402 000 | Richiedi accesso | FIL+FC 1 | 1/4 | 5µm + 0,01µm | 600 NI/min | Automatico a galleggiante | 102 | 176 | 57 | 57 | 32,5 | 25,5 | 119 | 47,5 | 98,5 | 45 | 35,5 | 5,5 | 34,5 | Tubo 8-6 | 144 | 1/4 - 3/8 | 7 | 57 | |
| Y400 104 401 000 | Richiedi accesso | FIL+FC 1 | 3/8 | 5µm + 0,01µm | 600 NI/min | A depressione | 102 | 176 | 57 | 57 | 32,5 | 25,5 | 119 | 47,5 | 98,5 | 45 | 35,5 | 5,5 | 34,5 | Tubo 8-6 | 144 | 1/4 - 3/8 | 7 | 57 | |
| Y400 104 402 000 | Richiedi accesso | FIL+FC 1 | 3/8 | 5µm + 0,01µm | 600 NI/min | Automatico a galleggiante | 102 | 176 | 57 | 57 | 32,5 | 25,5 | 119 | 47,5 | 98,5 | 45 | 35,5 | 5,5 | 34,5 | Tubo 8-6 | 144 | 1/4 - 3/8 | 7 | 57 | |
| Y400 204 401 000 | Richiedi accesso | FIL+FC 2 | 3/8 | 5µm + 0,01µm | 750 NI/min | A depressione | 124 | 197,5 | 67 | 68 | 39 | 31,5 | 129,5 | 59 | 121 | 53 | 41,5 | 5,5 | 40 | Tubo 8-6 | 158,5 | 3/8 - 1/2 | 9,5 | 72,5 | |
| Y400 204 402 000 | Richiedi accesso | FIL+FC 2 | 3/8 | 5µm + 0,01µm | 750 NI/min | Automatico a galleggiante | 124 | 197,5 | 67 | 68 | 39 | 31,5 | 129,5 | 59 | 121 | 53 | 41,5 | 5,5 | 40 | Tubo 8-6 | 158,5 | 3/8 - 1/2 | 9,5 | 72,5 | |
| Y400 205 401 000 | Richiedi accesso | FIL+FC 2 | 1/2 | 5µm + 0,01µm | 750 NI/min | A depressione | 124 | 197,5 | 67 | 68 | 39 | 31,5 | 129,5 | 59 | 121 | 53 | 41,5 | 5,5 | 40 | Tubo 8-6 | 158,5 | 3/8 - 1/2 | 9,5 | 72,5 | |
| Y400 205 402 000 | Richiedi accesso | FIL+FC 2 | 1/2 | 5µm + 0,01µm | 750 NI/min | Automatico a galleggiante | 124 | 197,5 | 67 | 68 | 39 | 31,5 | 129,5 | 59 | 121 | 53 | 41,5 | 5,5 | 40 | Tubo 8-6 | 158,5 | 3/8 - 1/2 | 9,5 | 72,5 | |
| Y400 307 401 000 | Richiedi accesso | FIL+FC 3 | 3/4 | 5µm + 0,01µm | 1400 NI/min | A depressione | 180 | 250 | 96 | 89 | 47 | 46 | 161 | 77,5 | 167,5 | 66 | 55 | 6,5 | 58 | Tubo 8-6 | 203 | 3/4 - 1 | 70 | 79 | |
| Y400 307 402 000 | Richiedi accesso | FIL+FC 3 | 3/4 | 5µm + 0,01µm | 1400 NI/min | Automatico a galleggiante | 180 | 250 | 96 | 89 | 47 | 46 | 161 | 77,5 | 167,5 | 66 | 55 | 6,5 | 58 | Tubo 8-6 | 203 | 3/4 - 1 | 70 | 79 | |
| Y400 309 401 000 | Richiedi accesso | FIL+FC 3 | 1 | 5µm + 0,01µm | 1400 NI/min | A depressione | 180 | 250 | 96 | 89 | 47 | 46 | 161 | 77,5 | 167,5 | 66 | 55 | 6,5 | 58 | Tubo 8-6 | 203 | 3/4 - 1 | 70 | 79 | |
| Y400 309 402 000 | Richiedi accesso | FIL+FC 3 | 1 | 5µm + 0,01µm | 1400 NI/min | Automatico a galleggiante | 180 | 250 | 96 | 89 | 47 | 46 | 161 | 77,5 | 167,5 | 66 | 55 | 6,5 | 58 | Tubo 8-6 | 203 | 3/4 - 1 | 70 | 79 |
