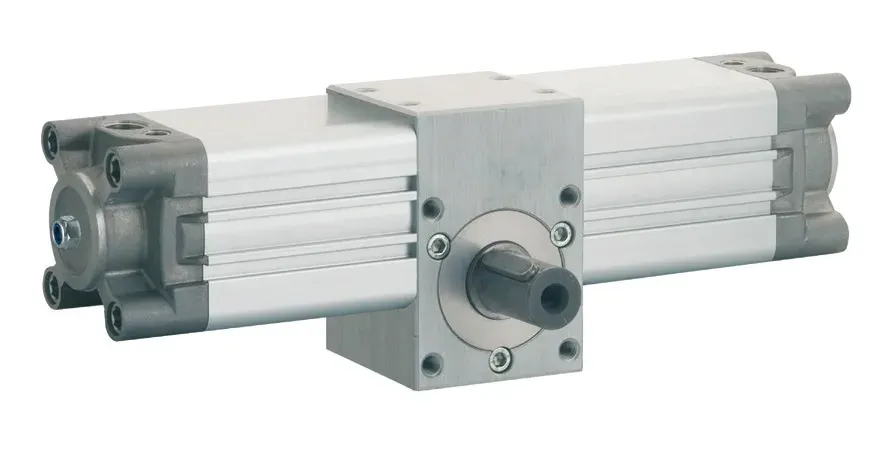

VÉRINS ROTATIFS AVEC ARBRE À PIGNON ET BUTÉES DE FIN DE COURSE RÉGLABLES +/- 5°

Filtrer

XRM

VÉRINS ROTATIFS AVEC ARBRE À PIGNON ET BUTÉES DE FIN DE COURSE RÉGLABLES +/- 5°

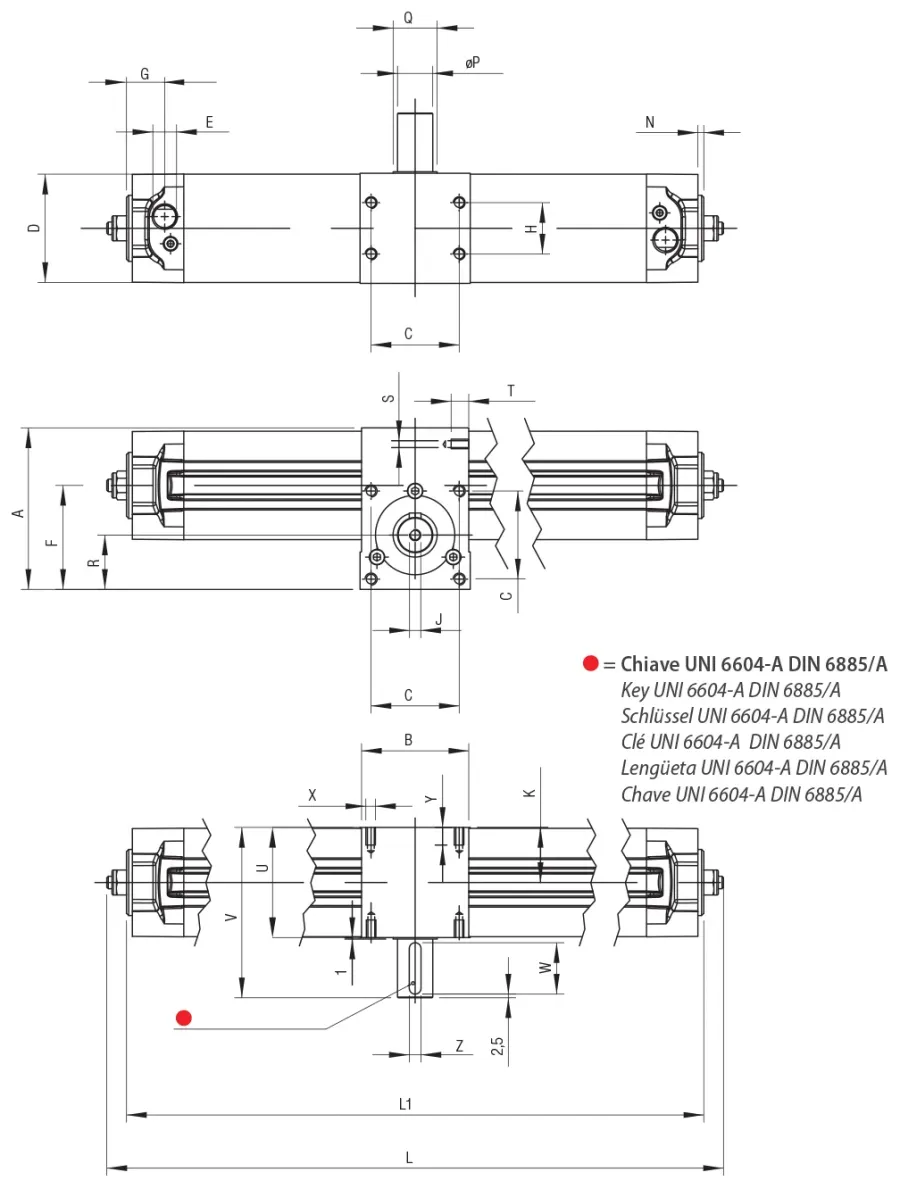

Code	Dessins 3D	Ø	Rotación	Moment de Torsion at 1 Bar - Nm	L	L1	A	B	C	D	E	F	G	H	J	K	N	ØP	Q	R	S	T	U	V	W	X	Y	Z
XRM 032 090	Demander l'accès	32	90°	1,2	232	213	71.5	50	33	46	1/8 G	46,5	22	18	M5	25	4	14	25	25	M5	9	50	81	25	M6	10	5
XRM 032 180	Demander l'accès	32	180°	1,2	279	260	71.5	50	33	46	1/8 G	46,5	22	18	M5	25	4	14	25	25	M5	9	50	81	25	M6	10	5
XRM 032 270	Demander l'accès	32	270°	1,2	326	307	71.5	50	33	46	1/8 G	46,5	22	18	M5	25	4	14	25	25	M5	9	50	81	25	M6	10	5
XRM 032 360	Demander l'accès	32	360°	1,2	373	354	71.5	50	33	46	1/8 G	46,5	22	18	M5	25	4	14	25	25	M5	9	50	81	25	M6	10	5
XRM 040 090	Demander l'accès	40	90°	2,25	274	254	82	60	40	54	1/4 G	54,5	21,5	22	M5	30	4	14	25	30	M5	10	60	91	25	M6	10	5
XRM 040 180	Demander l'accès	40	180°	2,25	330	310	82	60	40	54	1/4 G	54,5	21,5	22	M5	30	4	14	25	30	M5	10	60	91	25	M6	10	5
XRM 040 270	Demander l'accès	40	270°	2,25	387	367	82	60	40	54	1/4 G	54,5	21,5	22	M5	30	4	14	25	30	M5	10	60	91	25	M6	10	5
XRM 040 360	Demander l'accès	40	360°	2,25	464	424	82	60	40	54	1/4 G	54,5	21,5	22	M5	30	4	14	25	30	M5	10	60	91	25	M6	10	5
XRM 050 090	Demander l'accès	50	90°	3,9	301	276	94	70	50	64	1/4 G	60,5	24,5	25	M6	32,5	4	19	30	32,5	M6	8	65	106	35	M8	13	6
XRM 050 180	Demander l'accès	50	180°	3,9	364	339	94	70	50	64	1/4 G	60,5	24,5	25	M6	32,5	4	19	30	32,5	M6	8	65	106	35	M8	13	6
XRM 050 270	Demander l'accès	50	270°	3,9	427	402	94	70	50	64	1/4 G	60,5	24,5	25	M6	32,5	4	19	30	32,5	M6	8	65	106	35	M8	13	6
XRM 050 360	Demander l'accès	50	360°	3,9	489	464	94	70	50	64	1/4 G	60,5	24,5	25	M6	32,5	4	19	30	32,5	M6	8	65	106	35	M8	13	6
XRM 063 090	Demander l'accès	63	90°	7,3	343	320	110	75	60	74	3/8 G	70,8	26	35	M8	37,5	4	24	30	37	M8	10	75	116	35	M8	13	8
XRM 063 180	Demander l'accès	63	180°	7,3	418	395	110	75	60	74	3/8 G	70,8	26	35	M8	37,5	4	24	30	37	M8	10	75	116	35	M8	13	8
XRM 063 270	Demander l'accès	63	270°	7,3	493	470	110	75	60	74	3/8 G	70,8	26	35	M8	37,5	4	24	30	37	M8	10	75	116	35	M8	13	8
XRM 063 360	Demander l'accès	63	360°	7,3	567	544	110	75	60	74	3/8 G	70,8	26	35	M8	37,5	4	24	30	37	M8	10	75	116	35	M8	13	8
XRM 080 090	Demander l'accès	80	90°	15,7	416	386	142	99	80	94	3/8 G	93,5	26	50	M8	49,5	4	28	45	50	M9	12	99	150	45	M10	16	8
XRM 080 180	Demander l'accès	80	180°	15,7	515	485	142	99	80	94	3/8 G	93,5	26	50	M8	49,5	4	28	45	50	M9	12	99	150	45	M10	16	8
XRM 080 270	Demander l'accès	80	270°	15,7	614	584	142	99	80	94	3/8 G	93,5	26	50	M8	49,5	4	28	45	50	M9	12	99	150	45	M10	16	8
XRM 080 360	Demander l'accès	80	360°	15,7	713	683	142	99	80	94	3/8 G	93,5	26	50	M8	49,5	4	28	45	50	M9	12	99	150	45	M10	16	8
XRM 100 090	Demander l'accès	100	90°	26,35	449	418	156.5	115	80	111	1/2 G	99	30	60	M10	57,5	4	38	50	54	M9	17	115	166	45	M10	16	10
XRM 100 180	Demander l'accès	100	180°	26,35	556	525	156.5	115	80	111	1/2 G	99	30	60	M10	57,5	4	38	50	54	M9	17	115	166	45	M10	16	10
XRM 100 270	Demander l'accès	100	270°	26,35	662	631	156.5	115	80	111	1/2 G	99	30	60	M10	57,5	4	38	50	54	M9	17	115	166	45	M10	16	10
XRM 100 360	Demander l'accès	100	360°	26,35	769	738	156.5	115	80	111	1/2 G	99	30	60	M10	57,5	4	38	50	54	M9	17	115	166	45	M10	16	10
