WFA - DOUBLE EFFET MAGNÉTIQUE ANTIROTATION - Diamètre de 32 à 100

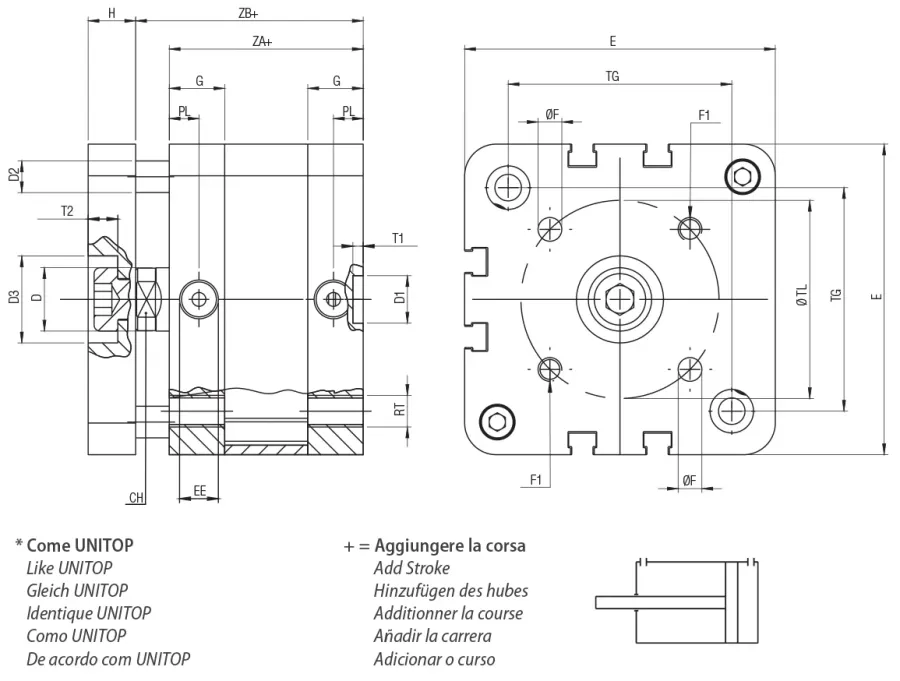

Code	Dessins 3D	Ø	Course	Ø D	E	L1	CH	AF	KF	BG	LA	RT	G	TG	EE	PL	Ø D1	T1	Ø TL	H	Ø F	F1	D2	D3	T2	ZA+	ZB+
WFA 032 0005	Demander l'accès	32	5	12	49	-	10	12	M8	-	-	M6	14,5	32,5	G1/8	7,5	9	2,1	28	10	5	M5	6	17	6	44	51
WFA 032 0010	Demander l'accès	32	10	12	49	-	10	12	M8	-	-	M6	14,5	32,5	G1/8	7,5	9	2,1	28	10	5	M5	6	17	6	44	51
WFA 032 0015	Demander l'accès	32	15	12	49	-	10	12	M8	-	-	M6	14,5	32,5	G1/8	7,5	9	2,1	28	10	5	M5	6	17	6	44	51
WFA 032 0020	Demander l'accès	32	20	12	49	-	10	12	M8	-	-	M6	14,5	32,5	G1/8	7,5	9	2,1	28	10	5	M5	6	17	6	44	51
WFA 032 0025	Demander l'accès	32	25	12	49	-	10	12	M8	-	-	M6	14,5	32,5	G1/8	7,5	9	2,1	28	10	5	M5	6	17	6	44	51
WFA 032 0030	Demander l'accès	32	30	12	49	-	10	12	M8	-	-	M6	14,5	32,5	G1/8	7,5	9	2,1	28	10	5	M5	6	17	6	44	51
WFA 032 0040	Demander l'accès	32	40	12	49	-	10	12	M8	-	-	M6	14,5	32,5	G1/8	7,5	9	2,1	28	10	5	M5	6	17	6	44	51
WFA 032 0050	Demander l'accès	32	50	12	49	-	10	12	M8	-	-	M6	14,5	32,5	G1/8	7,5	9	2,1	28	10	5	M5	6	17	6	44	51
WFA 032 0060	Demander l'accès	32	60	12	49	-	10	12	M8	-	-	M6	14,5	32,5	G1/8	7,5	9	2,1	28	10	5	M5	6	17	6	44	51
WFA 032 0080	Demander l'accès	32	80	12	49	-	10	12	M8	-	-	M6	14,5	32,5	G1/8	7,5	9	2,1	28	10	5	M5	6	17	6	44	51
WFA 040 0005	Demander l'accès	40	5	12	55	-	10	12	M8	-	-	M6	15	38	G1/8	7,5	9	2,1	33	10	5	M5	6	17	6	45	52
WFA 040 0010	Demander l'accès	40	10	12	55	-	10	12	M8	-	-	M6	15	38	G1/8	7,5	9	2,1	33	10	5	M5	6	17	6	45	52
WFA 040 0015	Demander l'accès	40	15	12	55	-	10	12	M8	-	-	M6	15	38	G1/8	7,5	9	2,1	33	10	5	M5	6	17	6	45	52
WFA 040 0020	Demander l'accès	40	20	12	55	-	10	12	M8	-	-	M6	15	38	G1/8	7,5	9	2,1	33	10	5	M5	6	17	6	45	52
WFA 040 0025	Demander l'accès	40	25	12	55	-	10	12	M8	-	-	M6	15	38	G1/8	7,5	9	2,1	33	10	5	M5	6	17	6	45	52
WFA 040 0030	Demander l'accès	40	30	12	55	-	10	12	M8	-	-	M6	15	38	G1/8	7,5	9	2,1	33	10	5	M5	6	17	6	45	52
WFA 040 0040	Demander l'accès	40	40	12	55	-	10	12	M8	-	-	M6	15	38	G1/8	7,5	9	2,1	33	10	5	M5	6	17	6	45	52
WFA 040 0050	Demander l'accès	40	50	12	55	-	10	12	M8	-	-	M6	15	38	G1/8	7,5	9	2,1	33	10	5	M5	6	17	6	45	52
WFA 040 0060	Demander l'accès	40	60	12	55	-	10	12	M8	-	-	M6	15	38	G1/8	7,5	9	2,1	33	10	5	M5	6	17	6	45	52
WFA 040 0080	Demander l'accès	40	80	12	55	-	10	12	M8	-	-	M6	15	38	G1/8	7,5	9	2,1	33	10	5	M5	6	17	6	45	52
WFA 050 0005	Demander l'accès	50	5	16	68	-	13	16	M10	-	-	M8	14,5	46,5	G1/8	7,5	12	2,6	42	12	6	M6	8	22	7,5	45	53
WFA 050 0010	Demander l'accès	50	10	16	68	-	13	16	M10	-	-	M8	14,5	46,5	G1/8	7,5	12	2,6	42	12	6	M6	8	22	7,5	45	53
WFA 050 0015	Demander l'accès	50	15	16	68	-	13	16	M10	-	-	M8	14,5	46,5	G1/8	7,5	12	2,6	42	12	6	M6	8	22	7,5	45	53
WFA 050 0020	Demander l'accès	50	20	16	68	-	13	16	M10	-	-	M8	14,5	46,5	G1/8	7,5	12	2,6	42	12	6	M6	8	22	7,5	45	53
WFA 050 0025	Demander l'accès	50	25	16	68	-	13	16	M10	-	-	M8	14,5	46,5	G1/8	7,5	12	2,6	42	12	6	M6	8	22	7,5	45	53
WFA 050 0030	Demander l'accès	50	30	16	68	-	13	16	M10	-	-	M8	14,5	46,5	G1/8	7,5	12	2,6	42	12	6	M6	8	22	7,5	45	53
WFA 050 0040	Demander l'accès	50	40	16	68	-	13	16	M10	-	-	M8	14,5	46,5	G1/8	7,5	12	2,6	42	12	6	M6	8	22	7,5	45	53
WFA 050 0050	Demander l'accès	50	50	16	68	-	13	16	M10	-	-	M8	14,5	46,5	G1/8	7,5	12	2,6	42	12	6	M6	8	22	7,5	45	53
WFA 050 0060	Demander l'accès	50	60	16	68	-	13	16	M10	-	-	M8	14,5	46,5	G1/8	7,5	12	2,6	42	12	6	M6	8	22	7,5	45	53
WFA 050 0080	Demander l'accès	50	80	16	68	-	13	16	M10	-	-	M8	14,5	46,5	G1/8	7,5	12	2,6	42	12	6	M6	8	22	7,5	45	53
WFA 063 0005	Demander l'accès	63	5	16	78.5	-	13	16	M10	-	-	M8	14	56,5	G1/8	7,5	12	2,6	50	12	6	M6	8	22	7,5	49	57,5
WFA 063 0010	Demander l'accès	63	10	16	78.5	-	13	16	M10	-	-	M8	14	56,5	G1/8	7,5	12	2,6	50	12	6	M6	8	22	7,5	49	57,5
WFA 063 0015	Demander l'accès	63	15	16	78.5	-	13	16	M10	-	-	M8	14	56,5	G1/8	7,5	12	2,6	50	12	6	M6	8	22	7,5	49	57,5
WFA 063 0020	Demander l'accès	63	20	16	78.5	-	13	16	M10	-	-	M8	14	56,5	G1/8	7,5	12	2,6	50	12	6	M6	8	22	7,5	49	57,5
WFA 063 0025	Demander l'accès	63	25	16	78.5	-	13	16	M10	-	-	M8	14	56,5	G1/8	7,5	12	2,6	50	12	6	M6	8	22	7,5	49	57,5
WFA 063 0030	Demander l'accès	63	30	16	78.5	-	13	16	M10	-	-	M8	14	56,5	G1/8	7,5	12	2,6	50	12	6	M6	8	22	7,5	49	57,5
WFA 063 0040	Demander l'accès	63	40	16	78.5	-	13	16	M10	-	-	M8	14	56,5	G1/8	7,5	12	2,6	50	12	6	M6	8	22	7,5	49	57,5
WFA 063 0050	Demander l'accès	63	50	16	78.5	-	13	16	M10	-	-	M8	14	56,5	G1/8	7,5	12	2,6	50	12	6	M6	8	22	7,5	49	57,5
WFA 063 0060	Demander l'accès	63	60	16	78.5	-	13	16	M10	-	-	M8	14	56,5	G1/8	7,5	12	2,6	50	12	6	M6	8	22	7,5	49	57,5
WFA 063 0080	Demander l'accès	63	80	16	78.5	-	13	16	M10	-	-	M8	14	56,5	G1/8	7,5	12	2,6	50	12	6	M6	12	24	10,5	49	57,5
WFA 080 0005	Demander l'accès	80	5	20	98	-	17	20	M12	-	-	M10	15,5	72	G1/8	7,5	12	2,6	65	14	8	M8	12	24	10,5	54	64
WFA 080 0010	Demander l'accès	80	10	20	98	-	17	20	M12	-	-	M10	15,5	72	G1/8	7,5	12	2,6	65	14	8	M8	12	24	10,5	54	64
WFA 080 0015	Demander l'accès	80	15	20	98	-	17	20	M12	-	-	M10	15,5	72	G1/8	7,5	12	2,6	65	14	8	M8	12	24	10,5	54	64
WFA 080 0020	Demander l'accès	80	20	20	98	-	17	20	M12	-	-	M10	15,5	72	G1/8	7,5	12	2,6	65	14	8	M8	12	24	10,5	54	64
WFA 080 0025	Demander l'accès	80	25	20	98	-	17	20	M12	-	-	M10	15,5	72	G1/8	7,5	12	2,6	65	14	8	M8	12	24	10,5	54	64
WFA 080 0030	Demander l'accès	80	30	20	98	-	17	20	M12	-	-	M10	15,5	72	G1/8	7,5	12	2,6	65	14	8	M8	12	24	10,5	54	64
WFA 080 0040	Demander l'accès	80	40	20	98	-	17	20	M12	-	-	M10	15,5	72	G1/8	7,5	12	2,6	65	14	8	M8	12	24	10,5	54	64
WFA 080 0050	Demander l'accès	80	50	20	98	-	17	20	M12	-	-	M10	15,5	72	G1/8	7,5	12	2,6	65	14	8	M8	12	24	10,5	54	64
WFA 080 0060	Demander l'accès	80	60	20	98	-	17	20	M12	-	-	M10	15,5	72	G1/8	7,5	12	2,6	65	14	8	M8	12	24	10,5	54	64
WFA 080 0080	Demander l'accès	80	80	20	98	-	17	20	M12	-	-	M10	15,5	72	G1/8	7,5	12	2,6	65	14	8	M8	12	24	10,5	54	64
WFA 100 0005	Demander l'accès	100	5	25	115	-	22	20	M12	-	-	M10	20	89	G1/8	7,5	12	2,6	80	14	10	M10	12	24	10,5	67	77
WFA 100 0010	Demander l'accès	100	10	25	115	-	22	20	M12	-	-	M10	20	89	G1/8	7,5	12	2,6	80	14	10	M10	12	24	10,5	67	77
WFA 100 0015	Demander l'accès	100	15	25	115	-	22	20	M12	-	-	M10	20	89	G1/8	7,5	12	2,6	80	14	10	M10	12	24	10,5	67	77
WFA 100 0020	Demander l'accès	100	20	25	115	-	22	20	M12	-	-	M10	20	89	G1/8	7,5	12	2,6	80	14	10	M10	12	24	10,5	67	77
WFA 100 0025	Demander l'accès	100	25	25	115	-	22	20	M12	-	-	M10	20	89	G1/8	7,5	12	2,6	80	14	10	M10	12	24	10,5	67	77
WFA 100 0030	Demander l'accès	100	30	25	115	-	22	20	M12	-	-	M10	20	89	G1/8	7,5	12	2,6	80	14	10	M10	12	24	10,5	67	77
WFA 100 0040	Demander l'accès	100	40	25	115	-	22	20	M12	-	-	M10	20	89	G1/8	7,5	12	2,6	80	14	10	M10	12	24	10,5	67	77
WFA 100 0050	Demander l'accès	100	50	25	115	-	22	20	M12	-	-	M10	20	89	G1/8	7,5	12	2,6	80	14	10	M10	12	24	10,5	67	77
WFA 100 0060	Demander l'accès	100	60	25	115	-	22	20	M12	-	-	M10	20	89	G1/8	7,5	12	2,6	80	14	10	M10	12	24	10,5	67	77
WFA 100 0080	Demander l'accès	100	80	25	115	-	22	20	M12	-	-	M10	20	89	G1/8	7,5	12	2,6	80	14	10	M10	12	24	10,5	67	77
