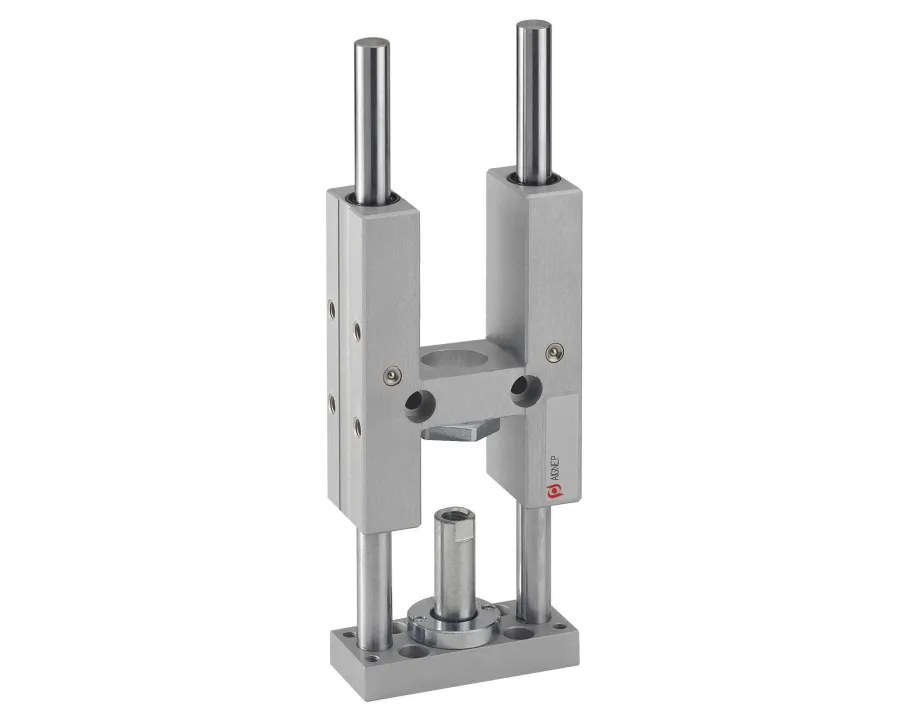

UNITÉS DE GUIDAGE “H” AVEC PALIERS EN BRONZE AUTOLUBRIFIANTS

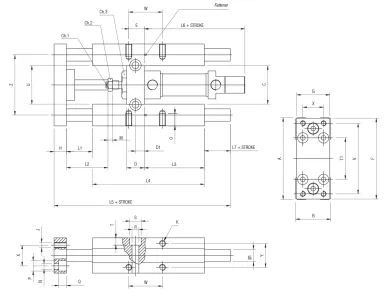

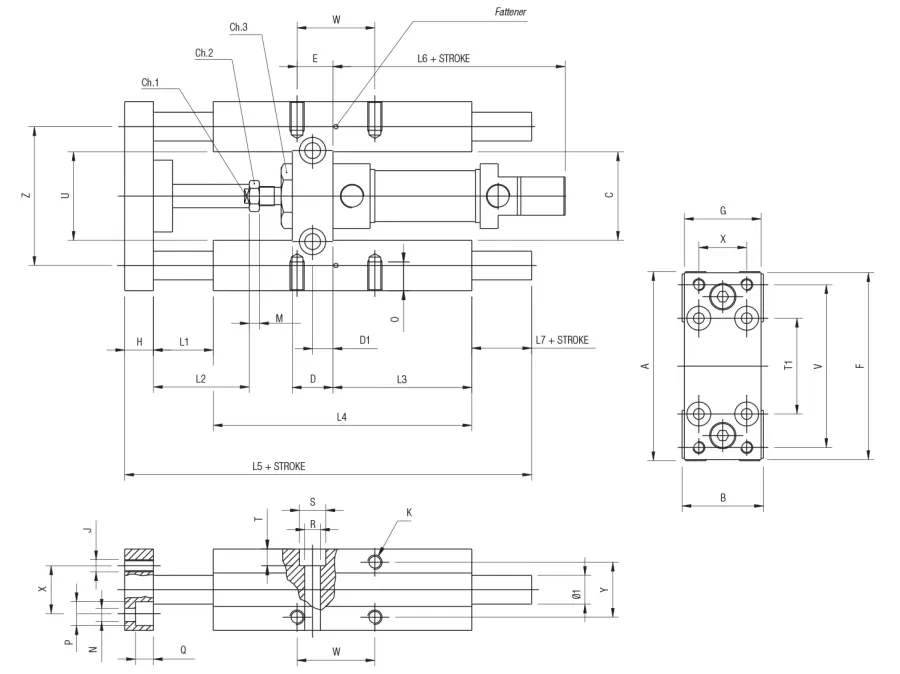

Code	Dessins 3D	Ø	Course	A	B	C	CH1	CH2	CH3	D	D1	E	F	G	H	Ø1	J	K	L1	L2	L3	L4	L5	L6	L7	M	N	O	P	Q	R
MLCHB 012 0050	Demander l'accès	12 - 16	50	69	30	30	8	10	24	12	6	8	66	29	10	10	M4	M4	25	18	46	68	123,5	73	12	6	4,5	6	8	4,5	5,5
MLCHB 012 0100	Demander l'accès	12 - 16	100	69	30	30	8	10	24	12	6	8	66	29	10	10	M4	M4	25	18	46	68	123,5	73	12	6	4,5	6	8	4,5	5,5
MLCHB 012 0160	Demander l'accès	12 - 16	160	69	30	30	8	10	24	12	6	8	66	29	10	10	M4	M4	25	18	46	68	123,5	73	12	6	4,5	6	8	4,5	5,5
MLCHB 012 0200	Demander l'accès	12 - 16	200	69	30	30	8	10	24	12	6	8	66	29	10	10	M4	M4	25	18	46	68	123,5	73	12	6	4,5	6	8	4,5	5,5
MLCHB 012 0250	Demander l'accès	12 - 16	250	69	30	30	8	10	24	12	6	8	66	29	10	10	M4	M4	25	18	46	68	123,5	73	12	6	4,5	6	8	4,5	5,5
MLCHB 020 0050	Demander l'accès	20	50	79	34	37	12	13	27	17	8,5	15	78	32	12	12	M5	M6	25	40	58	108	166	87	10	8	5,5	9	10	7,5	6,5
MLCHB 020 0100	Demander l'accès	20	100	79	34	37	12	13	27	17	8,5	15	78	32	12	12	M5	M6	25	40	58	108	166	87	10	8	5,5	9	10	7,5	6,5
MLCHB 020 0160	Demander l'accès	20	160	79	34	37	12	13	27	17	8,5	15	78	32	12	12	M5	M6	25	40	58	108	166	87	10	8	5,5	9	10	7,5	6,5
MLCHB 020 0200	Demander l'accès	20	200	79	34	37	12	13	27	17	8,5	15	78	32	12	12	M5	M6	25	40	58	108	166	87	10	8	5,5	9	10	7,5	6,5
MLCHB 020 0250	Demander l'accès	20	250	79	34	37	12	13	27	17	8,5	15	78	32	12	12	M5	M6	25	40	58	108	166	87	10	8	5,5	9	10	7,5	6,5
MLCHB 025 0050	Demander l'accès	25	50	79	34	37	12	17	27	17	8,5	15	78	32	12	12	M5	M6	25	40	58	108	166	91	10	8	5,5	9	10	7,5	6,5
MLCHB 025 0100	Demander l'accès	25	100	79	34	37	12	17	27	17	8,5	15	78	32	12	12	M5	M6	25	40	58	108	166	91	10	8	5,5	9	10	7,5	6,5
MLCHB 025 0160	Demander l'accès	25	160	79	34	37	12	17	27	17	8,5	15	78	32	12	12	M5	M6	25	40	58	108	166	91	10	8	5,5	9	10	7,5	6,5
MLCHB 025 0200	Demander l'accès	25	200	79	34	37	12	17	27	17	8,5	15	78	32	12	12	M5	M6	25	40	58	108	166	91	10	8	5,5	9	10	7,5	6,5
MLCHB 025 0250	Demander l'accès	25	250	79	34	37	12	17	27	17	8,5	15	78	32	12	12	M5	M6	25	40	58	108	166	91	10	8	5,5	9	10	7,5	6,5
