QJ - DOUBLE EFFET TIGE TRAVERSANTE MAGNÉTIQUE - Diamètre de 32 à 100

Filtrer

QJ32100

QJ - DOUBLE EFFET TIGE TRAVERSANTE MAGNÉTIQUE - Diamètre de 32 à 100

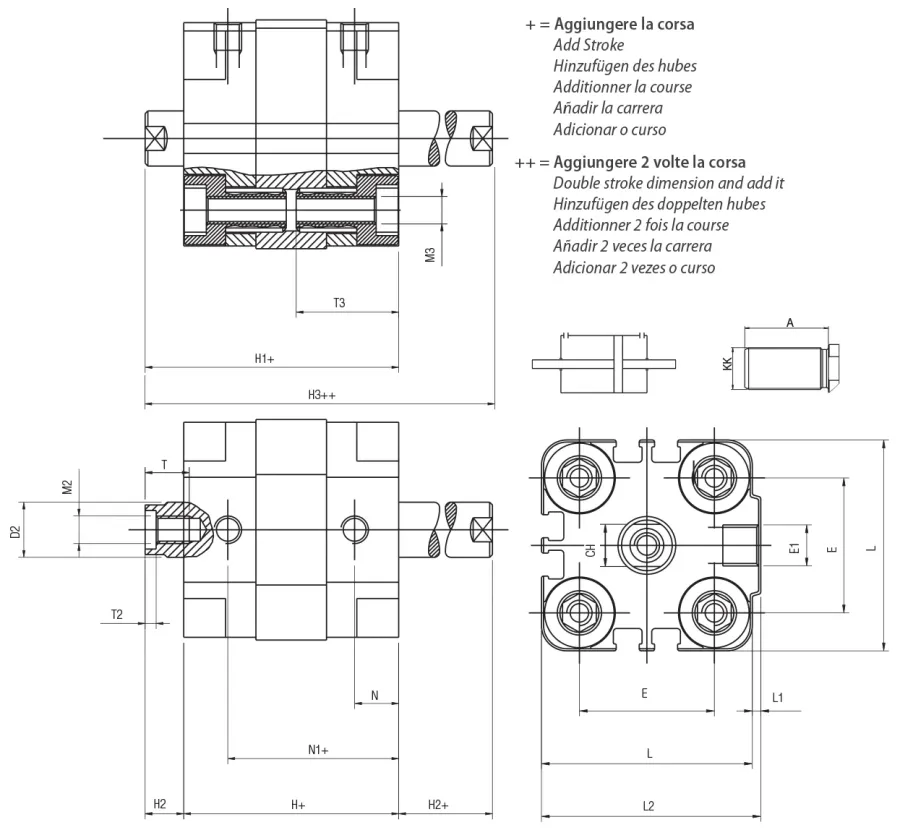

Code	Dessins 3D	Ø	Course	KK	A	T	M2	T2	D2	L	E1	M3	T3	CH	H	H2	H3	N	N1	L2	E	L1	H1
QJ 032 0005	Demander l'accès	32	5	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 032 0010	Demander l'accès	32	10	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 032 0015	Demander l'accès	32	15	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 032 0020	Demander l'accès	32	20	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 032 0025	Demander l'accès	32	25	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 032 0030	Demander l'accès	32	30	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 032 0040	Demander l'accès	32	40	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 032 0050	Demander l'accès	32	50	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 032 0060	Demander l'accès	32	60	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 032 0080	Demander l'accès	32	80	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 032 0100	Demander l'accès	32	100	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 032 0125	Demander l'accès	32	125	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 032 0150	Demander l'accès	32	150	M10x1,25	22	10	M6	2.8	12	50	G1/8	M6	21,5	10	42	7	56	6,5	35,5	52	32	2	49
QJ 040 0005	Demander l'accès	40	5	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 040 0010	Demander l'accès	40	10	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 040 0015	Demander l'accès	40	15	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 040 0020	Demander l'accès	40	20	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 040 0025	Demander l'accès	40	25	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 040 0030	Demander l'accès	40	30	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 040 0040	Demander l'accès	40	40	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 040 0050	Demander l'accès	40	50	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 040 0060	Demander l'accès	40	60	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 040 0080	Demander l'accès	40	80	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 040 0100	Demander l'accès	40	100	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 040 0125	Demander l'accès	40	125	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 040 0150	Demander l'accès	40	150	M10x1,25	22	10	M6	2.8	12	60	G1/8	M6	21,5	10	45,5	8,5	62,5	7,5	38	62.5	42	2,5	54
QJ 050 0005	Demander l'accès	50	5	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0010	Demander l'accès	50	10	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0015	Demander l'accès	50	15	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0020	Demander l'accès	50	20	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0025	Demander l'accès	50	25	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0030	Demander l'accès	50	30	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0040	Demander l'accès	50	40	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0050	Demander l'accès	50	50	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0060	Demander l'accès	50	60	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0080	Demander l'accès	50	80	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0100	Demander l'accès	50	100	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0125	Demander l'accès	50	125	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0150	Demander l'accès	50	150	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 050 0200	Demander l'accès	50	200	M12x1,25	24	12	M8	3.5	16	68	G1/8	M8	23,5	13	45,5	10	65,5	7,5	38	71	50	3	55,5
QJ 063 0005	Demander l'accès	63	5	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0010	Demander l'accès	63	10	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0015	Demander l'accès	63	15	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0020	Demander l'accès	63	20	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0025	Demander l'accès	63	25	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0030	Demander l'accès	63	30	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0040	Demander l'accès	63	40	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0050	Demander l'accès	63	50	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0060	Demander l'accès	63	60	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0080	Demander l'accès	63	80	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0100	Demander l'accès	63	100	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0125	Demander l'accès	63	125	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0150	Demander l'accès	63	150	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 063 0200	Demander l'accès	63	200	M12x1,25	24	12	M8	3.5	16	87	G1/8	M10	28,5	13	51	10,5	72	7,5	43,5	91	62	4	61,5
QJ 080 0005	Demander l'accès	80	5	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0010	Demander l'accès	80	10	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0015	Demander l'accès	80	15	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0020	Demander l'accès	80	20	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0025	Demander l'accès	80	25	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0030	Demander l'accès	80	30	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0040	Demander l'accès	80	40	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0050	Demander l'accès	80	50	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0060	Demander l'accès	80	60	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0080	Demander l'accès	80	80	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0100	Demander l'accès	80	100	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0125	Demander l'accès	80	125	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0150	Demander l'accès	80	150	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 080 0200	Demander l'accès	80	200	M16x1,5	32	16	M10	4.5	20	107	G1/8	M10	28,5	17	62	12	86	9,5	52,5	111	82	4	75
QJ 100 0005	Demander l'accès	100	5	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0010	Demander l'accès	100	10	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0015	Demander l'accès	100	15	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0020	Demander l'accès	100	20	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0025	Demander l'accès	100	25	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0030	Demander l'accès	100	30	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0040	Demander l'accès	100	40	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0050	Demander l'accès	100	50	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0060	Demander l'accès	100	60	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0080	Demander l'accès	100	80	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0100	Demander l'accès	100	100	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0125	Demander l'accès	100	125	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0150	Demander l'accès	100	150	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
QJ 100 0200	Demander l'accès	100	200	M20x1,5	40	20	M12	6	25	128	G1/4	M10	28,5	22	68	15,5	99	10,5	57,5	133	103	5	83,5
