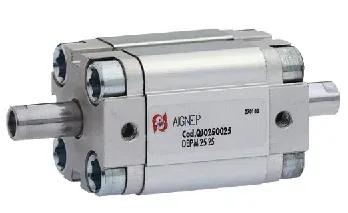

QJ - DOUBLE EFFET TIGE TRAVERSANTE MAGNÉTIQUE - Diamètre de 12 à 25

Filtrer

QJ1225

QJ - DOUBLE EFFET TIGE TRAVERSANTE MAGNÉTIQUE - Diamètre de 12 à 25

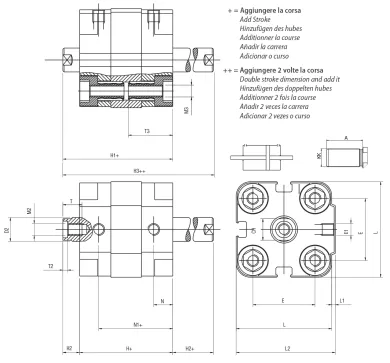

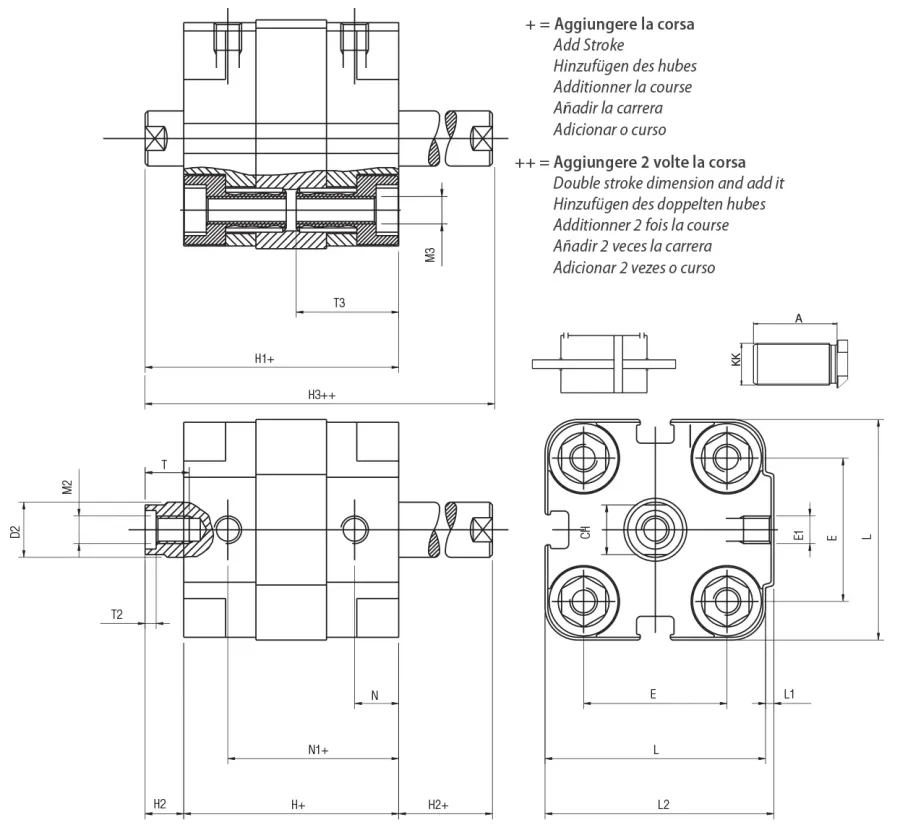

Code	Dessins 3D	Ø	Course	KK	A	T	M2	T2	D2	L	E1	M3	T3	CH	H	H2	H3	N	N1	L2	E	L1	H1
QJ 012 0005	Demander l'accès	12	5	M6	16	6	M3	1.5	6	29	M5	M4	16	5	35	7,5	50	6,5	28,5	30	18	1	42,5
QJ 012 0010	Demander l'accès	12	10	M6	16	6	M3	1.5	6	29	M5	M4	16	5	35	7,5	50	6,5	28,5	30	18	1	42,5
QJ 012 0015	Demander l'accès	12	15	M6	16	6	M3	1.5	6	29	M5	M4	16	5	35	7,5	50	6,5	28,5	30	18	1	42,5
QJ 012 0020	Demander l'accès	12	20	M6	16	6	M3	1.5	6	29	M5	M4	16	5	35	7,5	50	6,5	28,5	30	18	1	42,5
QJ 012 0025	Demander l'accès	12	25	M6	16	6	M3	1.5	6	29	M5	M4	16	5	35	7,5	50	6,5	28,5	30	18	1	42,5
QJ 012 0030	Demander l'accès	12	30	M6	16	6	M3	1.5	6	29	M5	M4	16	5	35	7,5	50	6,5	28,5	30	18	1	42,5
QJ 012 0040	Demander l'accès	12	40	M6	16	6	M3	1.5	6	29	M5	M4	16	5	35	7,5	50	6,5	28,5	30	18	1	42,5
QJ 016 0005	Demander l'accès	16	5	M8	20	8	M4	2	8	29	M5	M4	16	7	35	8,5	52	6,5	28,5	30	18	1	43,5
QJ 016 0010	Demander l'accès	16	10	M8	20	8	M4	2	8	29	M5	M4	16	7	35	8,5	52	6,5	28,5	30	18	1	43,5
QJ 016 0015	Demander l'accès	16	15	M8	20	8	M4	2	8	29	M5	M4	16	7	35	8,5	52	6,5	28,5	30	18	1	43,5
QJ 016 0020	Demander l'accès	16	20	M8	20	8	M4	2	8	29	M5	M4	16	7	35	8,5	52	6,5	28,5	30	18	1	43,5
QJ 016 0025	Demander l'accès	16	25	M8	20	8	M4	2	8	29	M5	M4	16	7	35	8,5	52	6,5	28,5	30	18	1	43,5
QJ 016 0030	Demander l'accès	16	30	M8	20	8	M4	2	8	29	M5	M4	16	7	35	8,5	52	6,5	28,5	30	18	1	43,5
QJ 016 0040	Demander l'accès	16	40	M8	20	8	M4	2	8	29	M5	M4	16	7	35	8,5	52	6,5	28,5	30	18	1	43,5
QJ 020 0005	Demander l'accès	20	5	M10x1,25	22	8	M5	2	10	36	M5	M5	18,5	9	39	7	53	8	31	37.5	22	1,5	46
QJ 020 0010	Demander l'accès	20	10	M10x1,25	22	8	M5	2	10	36	M5	M5	18,5	9	39	7	53	8	31	37.5	22	1,5	46
QJ 020 0015	Demander l'accès	20	15	M10x1,25	22	8	M5	2	10	36	M5	M5	18,5	9	39	7	53	8	31	37.5	22	1,5	46
QJ 020 0020	Demander l'accès	20	20	M10x1,25	22	8	M5	2	10	36	M5	M5	18,5	9	39	7	53	8	31	37.5	22	1,5	46
QJ 020 0025	Demander l'accès	20	25	M10x1,25	22	8	M5	2	10	36	M5	M5	18,5	9	39	7	53	8	31	37.5	22	1,5	46
QJ 020 0030	Demander l'accès	20	30	M10x1,25	22	8	M5	2	10	36	M5	M5	18,5	9	39	7	53	8	31	37.5	22	1,5	46
QJ 020 0040	Demander l'accès	20	40	M10x1,25	22	8	M5	2	10	36	M5	M5	18,5	9	39	7	53	8	31	37.5	22	1,5	46
QJ 020 0050	Demander l'accès	20	50	M10x1,25	22	8	M5	2	10	36	M5	M5	18,5	9	39	7	53	8	31	37.5	22	1,5	46
QJ 025 0005	Demander l'accès	25	5	M10x1,25	22	8	M5	2	10	40	M5	M5	18,5	9	39	7	53	8	31	41.5	26	1,5	46
QJ 025 0010	Demander l'accès	25	10	M10x1,25	22	8	M5	2	10	40	M5	M5	18,5	9	39	7	53	8	31	41.5	26	1,5	46
QJ 025 0015	Demander l'accès	25	15	M10x1,25	22	8	M5	2	10	40	M5	M5	18,5	9	39	7	53	8	31	41.5	26	1,5	46
QJ 025 0020	Demander l'accès	25	20	M10x1,25	22	8	M5	2	10	40	M5	M5	18,5	9	39	7	53	8	31	41.5	26	1,5	46
QJ 025 0025	Demander l'accès	25	25	M10x1,25	22	8	M5	2	10	40	M5	M5	18,5	9	39	7	53	8	31	41.5	26	1,5	46
QJ 025 0030	Demander l'accès	25	30	M10x1,25	22	8	M5	2	10	40	M5	M5	18,5	9	39	7	53	8	31	41.5	26	1,5	46
QJ 025 0040	Demander l'accès	25	40	M10x1,25	22	8	M5	2	10	40	M5	M5	18,5	9	39	7	53	8	31	41.5	26	1,5	46
QJ 025 0050	Demander l'accès	25	50	M10x1,25	22	8	M5	2	10	40	M5	M5	18,5	9	39	7	53	8	31	41.5	26	1,5	46
