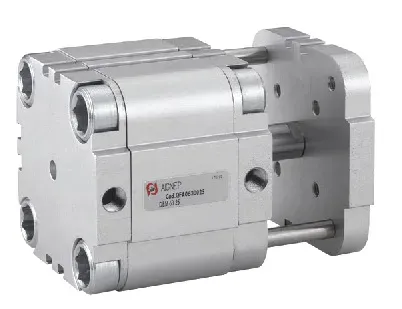

QFA - DOUBLE EFFET MAGNÉTIQUE ANTIROTATION - Diamètre de 32 à 100

Filtrer

QFA32100

QFA - DOUBLE EFFET MAGNÉTIQUE ANTIROTATION - Diamètre de 32 à 100

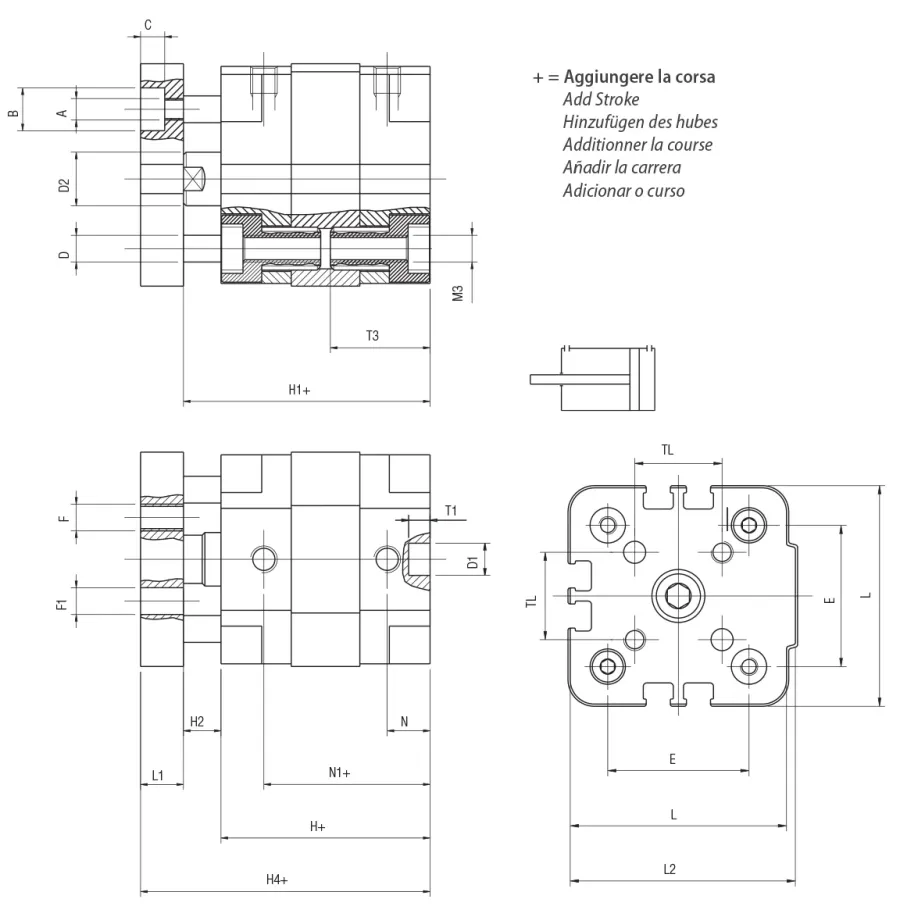

Code	Dessins 3D	Ø	Course	A	B	C	D	D1	D2	E	F	F1	H	H1	H2	H4	L	L1	L2	M3	N	N1	T1	T3	TL
QFA 032 0005	Demander l'accès	32	5	M4	8	5.5	6	6	12	32	M5	5	42	49	7	59	50	10	52	M6	6,5	35,5	4	21,5	19,8
QFA 032 0010	Demander l'accès	32	10	M4	8	5.5	6	6	12	32	M5	5	42	49	7	59	50	10	52	M6	6,5	35,5	4	21,5	19,8
QFA 032 0015	Demander l'accès	32	15	M4	8	5.5	6	6	12	32	M5	5	42	49	7	59	50	10	52	M6	6,5	35,5	4	21,5	19,8
QFA 032 0020	Demander l'accès	32	20	M4	8	5.5	6	6	12	32	M5	5	42	49	7	59	50	10	52	M6	6,5	35,5	4	21,5	19,8
QFA 032 0025	Demander l'accès	32	25	M4	8	5.5	6	6	12	32	M5	5	42	49	7	59	50	10	52	M6	6,5	35,5	4	21,5	19,8
QFA 032 0030	Demander l'accès	32	30	M4	8	5.5	6	6	12	32	M5	5	42	49	7	59	50	10	52	M6	6,5	35,5	4	21,5	19,8
QFA 032 0040	Demander l'accès	32	40	M4	8	5.5	6	6	12	32	M5	5	42	49	7	59	50	10	52	M6	6,5	35,5	4	21,5	19,8
QFA 032 0050	Demander l'accès	32	50	M4	8	5.5	6	6	12	32	M5	5	42	49	7	59	50	10	52	M6	6,5	35,5	4	21,5	19,8
QFA 032 0060	Demander l'accès	32	60	M4	8	5.5	6	6	12	32	M5	5	42	49	7	59	50	10	52	M6	6,5	35,5	4	21,5	19,8
QFA 032 0080	Demander l'accès	32	80	M4	8	5.5	6	6	12	32	M5	5	42	49	7	59	50	10	52	M6	6,5	35,5	4	21,5	19,8
QFA 040 0005	Demander l'accès	40	5	M4	8	5.5	6	6	12	42	M5	5	45,5	54	8,7	64	60	10	62,5	M6	7,5	38	4	21,5	23,3
QFA 040 0010	Demander l'accès	40	10	M4	8	5.5	6	6	12	42	M5	5	45,5	54	8,7	64	60	10	62,5	M6	7,5	38	4	21,5	23,3
QFA 040 0015	Demander l'accès	40	15	M4	8	5.5	6	6	12	42	M5	5	45,5	54	8,7	64	60	10	62,5	M6	7,5	38	4	21,5	23,3
QFA 040 0020	Demander l'accès	40	20	M4	8	5.5	6	6	12	42	M5	5	45,5	54	8,7	64	60	10	62,5	M6	7,5	38	4	21,5	23,3
QFA 040 0025	Demander l'accès	40	25	M4	8	5.5	6	6	12	42	M5	5	45,5	54	8,7	64	60	10	62,5	M6	7,5	38	4	21,5	23,3
QFA 040 0030	Demander l'accès	40	30	M4	8	5.5	6	6	12	42	M5	5	45,5	54	8,7	64	60	10	62,5	M6	7,5	38	4	21,5	23,3
QFA 040 0040	Demander l'accès	40	40	M4	8	5.5	6	6	12	42	M5	5	45,5	54	8,7	64	60	10	62,5	M6	7,5	38	4	21,5	23,3
QFA 040 0050	Demander l'accès	40	50	M4	8	5.5	6	6	12	42	M5	5	45,5	54	8,7	64	60	10	62,5	M6	7,5	38	4	21,5	23,3
QFA 040 0060	Demander l'accès	40	60	M4	8	5.5	6	6	12	42	M5	5	45,5	54	8,7	64	60	10	62,5	M6	7,5	38	4	21,5	23,3
QFA 040 0080	Demander l'accès	40	80	M4	8	5.5	6	6	12	42	M5	5	45,5	54	8,7	64	60	10	62,5	M6	7,5	38	4	21,5	23,3
QFA 050 0005	Demander l'accès	50	5	M6	11	7	8	6	16	50	M6	6	45,5	55,5	10	67,5	68	12	71	M8	7,5	38	4	23,5	29,7
QFA 050 0010	Demander l'accès	50	10	M6	11	7	8	6	16	50	M6	6	45,5	55,5	10	67,5	68	12	71	M8	7,5	38	4	23,5	29,7
QFA 050 0015	Demander l'accès	50	15	M6	11	7	8	6	16	50	M6	6	45,5	55,5	10	67,5	68	12	71	M8	7,5	38	4	23,5	29,7
QFA 050 0020	Demander l'accès	50	20	M6	11	7	8	6	16	50	M6	6	45,5	55,5	10	67,5	68	12	71	M8	7,5	38	4	23,5	29,7
QFA 050 0025	Demander l'accès	50	25	M6	11	7	8	6	16	50	M6	6	45,5	55,5	10	67,5	68	12	71	M8	7,5	38	4	23,5	29,7
QFA 050 0030	Demander l'accès	50	30	M6	11	7	8	6	16	50	M6	6	45,5	55,5	10	67,5	68	12	71	M8	7,5	38	4	23,5	29,7
QFA 050 0040	Demander l'accès	50	40	M6	11	7	8	6	16	50	M6	6	45,5	55,5	10	67,5	68	12	71	M8	7,5	38	4	23,5	29,7
QFA 050 0050	Demander l'accès	50	50	M6	11	7	8	6	16	50	M6	6	45,5	55,5	10	67,5	68	12	71	M8	7,5	38	4	23,5	29,7
QFA 050 0060	Demander l'accès	50	60	M6	11	7	8	6	16	50	M6	6	45,5	55,5	10	67,5	68	12	71	M8	7,5	38	4	23,5	29,7
QFA 050 0080	Demander l'accès	50	80	M6	11	7	8	6	16	50	M6	6	45,5	55,5	10	67,5	68	12	71	M8	7,5	38	4	23,5	29,7
QFA 063 0005	Demander l'accès	63	5	M6	11	7	8	8	16	62	M6	6	51	61,5	10,5	73,5	87	12	91	M10	7,5	43,5	4	28,5	35,4
QFA 063 0010	Demander l'accès	63	10	M6	11	7	8	8	16	62	M6	6	51	61,5	10,5	73,5	87	12	91	M10	7,5	43,5	4	28,5	35,4
QFA 063 0015	Demander l'accès	63	15	M6	11	7	8	8	16	62	M6	6	51	61,5	10,5	73,5	87	12	91	M10	7,5	43,5	4	28,5	35,4
QFA 063 0020	Demander l'accès	63	20	M6	11	7	8	8	16	62	M6	6	51	61,5	10,5	73,5	87	12	91	M10	7,5	43,5	4	28,5	35,4
QFA 063 0025	Demander l'accès	63	25	M6	11	7	8	8	16	62	M6	6	51	61,5	10,5	73,5	87	12	91	M10	7,5	43,5	4	28,5	35,4
QFA 063 0030	Demander l'accès	63	30	M6	11	7	8	8	16	62	M6	6	51	61,5	10,5	73,5	87	12	91	M10	7,5	43,5	4	28,5	35,4
QFA 063 0040	Demander l'accès	63	40	M6	11	7	8	8	16	62	M6	6	51	61,5	10,5	73,5	87	12	91	M10	7,5	43,5	4	28,5	35,4
QFA 063 0050	Demander l'accès	63	50	M6	11	7	8	8	16	62	M6	6	51	61,5	10,5	73,5	87	12	91	M10	7,5	43,5	4	28,5	35,4
QFA 063 0060	Demander l'accès	63	60	M6	11	7	8	8	16	62	M6	6	51	61,5	10,5	73,5	87	12	91	M10	7,5	43,5	4	28,5	35,4
QFA 063 0080	Demander l'accès	63	80	M6	11	7	8	8	16	62	M6	6	51	61,5	10,5	73,5	87	12	91	M10	7,5	43,5	4	28,5	35,4
QFA 080 0005	Demander l'accès	80	5	M8	14	9	12	8	20	82	M8	8	62	75	12	89	107	14	111	M10	9,5	52,5	4	28,5	46
QFA 080 0010	Demander l'accès	80	10	M8	14	9	12	8	20	82	M8	8	62	75	12	89	107	14	111	M10	9,5	52,5	4	28,5	46
QFA 080 0015	Demander l'accès	80	15	M8	14	9	12	8	20	82	M8	8	62	75	12	89	107	14	111	M10	9,5	52,5	4	28,5	46
QFA 080 0020	Demander l'accès	80	20	M8	14	9	12	8	20	82	M8	8	62	75	12	89	107	14	111	M10	9,5	52,5	4	28,5	46
QFA 080 0025	Demander l'accès	80	25	M8	14	9	12	8	20	82	M8	8	62	75	12	89	107	14	111	M10	9,5	52,5	4	28,5	46
QFA 080 0030	Demander l'accès	80	30	M8	14	9	12	8	20	82	M8	8	62	75	12	89	107	14	111	M10	9,5	52,5	4	28,5	46
QFA 080 0040	Demander l'accès	80	40	M8	14	9	12	8	20	82	M8	8	62	75	12	89	107	14	111	M10	9,5	52,5	4	28,5	46
QFA 080 0050	Demander l'accès	80	50	M8	14	9	12	8	20	82	M8	8	62	75	12	89	107	14	111	M10	9,5	52,5	4	28,5	46
QFA 080 0060	Demander l'accès	80	60	M8	14	9	12	8	20	82	M8	8	62	75	12	89	107	14	111	M10	9,5	52,5	4	28,5	46
QFA 080 0080	Demander l'accès	80	80	M8	14	9	12	8	20	82	M8	8	62	75	12	89	107	14	111	M10	9,5	52,5	4	28,5	46
QFA 100 0005	Demander l'accès	100	5	M8	14	9	12	8	25	103	M10	10	68	83,5	15,5	97,5	128	14	133	M10	10,5	57,5	4	28,5	56,6
QFA 100 0010	Demander l'accès	100	10	M8	14	9	12	8	25	103	M10	10	68	83,5	15,5	97,5	128	14	133	M10	10,5	57,5	4	28,5	56,6
QFA 100 0015	Demander l'accès	100	15	M8	14	9	12	8	25	103	M10	10	68	83,5	15,5	97,5	128	14	133	M10	10,5	57,5	4	28,5	56,6
QFA 100 0020	Demander l'accès	100	20	M8	14	9	12	8	25	103	M10	10	68	83,5	15,5	97,5	128	14	133	M10	10,5	57,5	4	28,5	56,6
QFA 100 0025	Demander l'accès	100	25	M8	14	9	12	8	25	103	M10	10	68	83,5	15,5	97,5	128	14	133	M10	10,5	57,5	4	28,5	56,6
QFA 100 0030	Demander l'accès	100	30	M8	14	9	12	8	25	103	M10	10	68	83,5	15,5	97,5	128	14	133	M10	10,5	57,5	4	28,5	56,6
QFA 100 0040	Demander l'accès	100	40	M8	14	9	12	8	25	103	M10	10	68	83,5	15,5	97,5	128	14	133	M10	10,5	57,5	4	28,5	56,6
QFA 100 0050	Demander l'accès	100	50	M8	14	9	12	8	25	103	M10	10	68	83,5	15,5	97,5	128	14	133	M10	10,5	57,5	4	28,5	56,6
QFA 100 0060	Demander l'accès	100	60	M8	14	9	12	8	25	103	M10	10	68	83,5	15,5	97,5	128	14	133	M10	10,5	57,5	4	28,5	56,6
QFA 100 0080	Demander l'accès	100	80	M8	14	9	12	8	25	103	M10	10	68	83,5	15,5	97,5	128	14	133	M10	10,5	57,5	4	28,5	56,6
