QFA - DOUBLE EFFET MAGNÉTIQUE ANTIROTATION - Diamètre de 12 à 25

Filtrer

QFA1225

QFA - DOUBLE EFFET MAGNÉTIQUE ANTIROTATION - Diamètre de 12 à 25

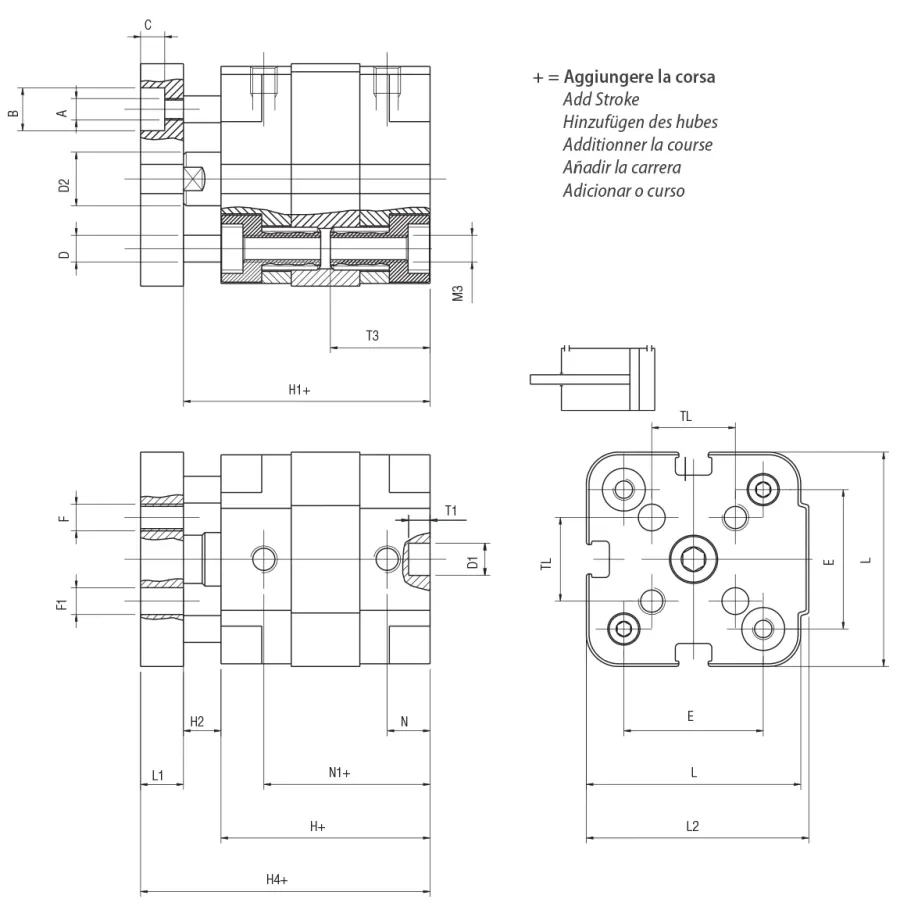

Code	Dessins 3D	Ø	Course	A	B	C	D	D1	D2	E	F	F1	H	H1	H2	H4	L	L1	L2	M3	N	N1	T1	T3	TL
QFA 012 0005	Demander l'accès	12	5	M3	6	3.5	4	6	6	18	M3	3	35	42,5	7,5	47,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 012 0010	Demander l'accès	12	10	M3	6	3.5	4	6	6	18	M3	3	35	42,5	7,5	47,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 012 0015	Demander l'accès	12	15	M3	6	3.5	4	6	6	18	M3	3	35	42,5	7,5	47,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 012 0020	Demander l'accès	12	20	M3	6	3.5	4	6	6	18	M3	3	35	42,5	7,5	47,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 012 0025	Demander l'accès	12	25	M3	6	3.5	4	6	6	18	M3	3	35	42,5	7,5	47,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 012 0030	Demander l'accès	12	30	M3	6	3.5	4	6	6	18	M3	3	35	42,5	7,5	47,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 012 0040	Demander l'accès	12	40	M3	6	3.5	4	6	6	18	M3	3	35	42,5	7,5	47,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 016 0005	Demander l'accès	16	5	M3	6	3.5	4	6	8	18	M3	3	35	43,5	8,5	48,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 016 0010	Demander l'accès	16	10	M3	6	3.5	4	6	8	18	M3	3	35	43,5	8,5	48,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 016 0015	Demander l'accès	16	15	M3	6	3.5	4	6	8	18	M3	3	35	43,5	8,5	48,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 016 0020	Demander l'accès	16	20	M3	6	3.5	4	6	8	18	M3	3	35	43,5	8,5	48,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 016 0025	Demander l'accès	16	25	M3	6	3.5	4	6	8	18	M3	3	35	43,5	8,5	48,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 016 0030	Demander l'accès	16	30	M3	6	3.5	4	6	8	18	M3	3	35	43,5	8,5	48,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 016 0040	Demander l'accès	16	40	M3	6	3.5	4	6	8	18	M3	3	35	43,5	8,5	48,5	29	5	30	M4	6,5	28,5	4	16	9,9
QFA 020 0005	Demander l'accès	20	5	M3	6	3.5	6	6	10	22	M4	4	39	46	7	54	36	8	37,5	M5	8	31	4	18,5	12
QFA 020 0010	Demander l'accès	20	10	M3	6	3.5	6	6	10	22	M4	4	39	46	7	54	36	8	37,5	M5	8	31	4	18,5	12
QFA 020 0015	Demander l'accès	20	15	M3	6	3.5	6	6	10	22	M4	4	39	46	7	54	36	8	37,5	M5	8	31	4	18,5	12
QFA 020 0020	Demander l'accès	20	20	M3	6	3.5	6	6	10	22	M4	4	39	46	7	54	36	8	37,5	M5	8	31	4	18,5	12
QFA 020 0025	Demander l'accès	20	25	M3	6	3.5	6	6	10	22	M4	4	39	46	7	54	36	8	37,5	M5	8	31	4	18,5	12
QFA 020 0030	Demander l'accès	20	30	M3	6	3.5	6	6	10	22	M4	4	39	46	7	54	36	8	37,5	M5	8	31	4	18,5	12
QFA 020 0040	Demander l'accès	20	40	M3	6	3.5	6	6	10	22	M4	4	39	46	7	54	36	8	37,5	M5	8	31	4	18,5	12
QFA 020 0050	Demander l'accès	20	50	M3	6	3.5	6	6	10	22	M4	4	39	46	7	54	36	8	37,5	M5	8	31	4	18,5	12
QFA 025 0005	Demander l'accès	25	5	M4	8	4.5	6	6	10	26	M5	5	39	46	7	54	40	8	41,5	M5	8	31	4	18,5	15,6
QFA 025 0010	Demander l'accès	25	10	M4	8	4.5	6	6	10	26	M5	5	39	46	7	54	40	8	41,5	M5	8	31	4	18,5	15,6
QFA 025 0015	Demander l'accès	25	15	M4	8	4.5	6	6	10	26	M5	5	39	46	7	54	40	8	41,5	M5	8	31	4	18,5	15,6
QFA 025 0020	Demander l'accès	25	20	M4	8	4.5	6	6	10	26	M5	5	39	46	7	54	40	8	41,5	M5	8	31	4	18,5	15,6
QFA 025 0025	Demander l'accès	25	25	M4	8	4.5	6	6	10	26	M5	5	39	46	7	54	40	8	41,5	M5	8	31	4	18,5	15,6
QFA 025 0030	Demander l'accès	25	30	M4	8	4.5	6	6	10	26	M5	5	39	46	7	54	40	8	41,5	M5	8	31	4	18,5	15,6
QFA 025 0040	Demander l'accès	25	40	M4	8	4.5	6	6	10	26	M5	5	39	46	7	54	40	8	41,5	M5	8	31	4	18,5	15,6
QFA 025 0050	Demander l'accès	25	50	M4	8	4.5	6	6	10	26	M5	5	39	46	7	54	40	8	41,5	M5	8	31	4	18,5	15,6
