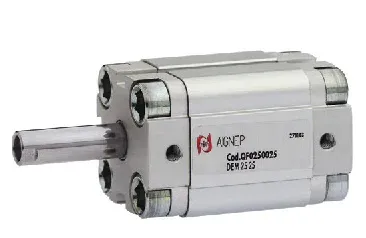

QD - SIMPLE EFFET MAGNÉTIQUE - TIGE SORTIE - Diamètre de 12 à 25

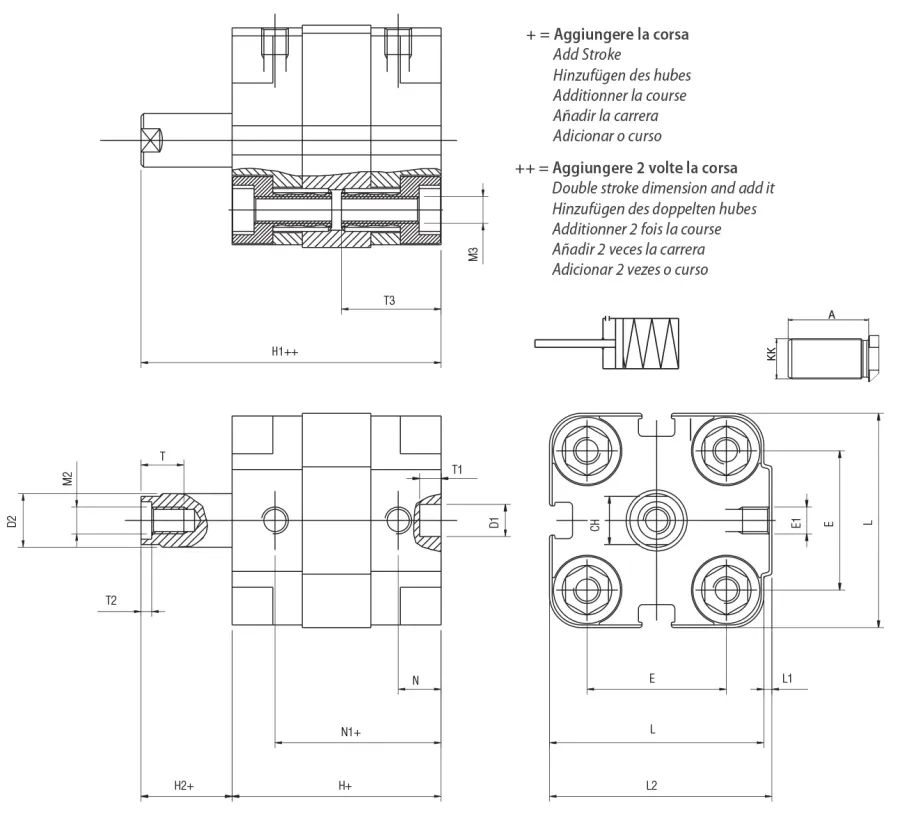

Code	Dessins 3D	Ø	Course	KK	A	T	T1	T2	D1	L	E1	M3	T3	M2	H	H2	D2	N	N1	L2	E	L1	H1	CH
QD 012 0005	Demander l'accès	12	5	M6	16	6	4	1.5	6	29	M5	M4	16	M3	35	7,5	6	6,5	28,5	30	18	1	42,5	5
QD 012 0010	Demander l'accès	12	10	M6	16	6	4	1.5	6	29	M5	M4	16	M3	35	7,5	6	6,5	28,5	30	18	1	42,5	5
QD 016 0005	Demander l'accès	16	5	M8	20	8	4	2	6	29	M5	M4	16	M4	35	8,5	8	6,5	28,5	30	18	1	43,5	7
QD 016 0010	Demander l'accès	16	10	M8	20	8	4	2	6	29	M5	M4	16	M4	35	8,5	8	6,5	28,5	30	18	1	43,5	7
QD 016 0015	Demander l'accès	16	15	M8	20	8	4	2	6	29	M5	M4	16	M4	35	8,5	8	6,5	28,5	30	18	1	43,5	7
QD 016 0020	Demander l'accès	16	20	M8	20	8	4	2	6	29	M5	M4	16	M4	35	8,5	8	6,5	28,5	30	18	1	43,5	7
QD 016 0025	Demander l'accès	16	25	M8	20	8	4	2	6	29	M5	M4	16	M4	35	8,5	8	6,5	28,5	30	18	1	43,5	7
QD 020 0005	Demander l'accès	20	5	M10x1,25	22	8	4	2	6	36	M5	M5	18,5	M5	39	7	10	8	31	37.5	22	1,5	46	9
QD 020 0010	Demander l'accès	20	10	M10x1,25	22	8	4	2	6	36	M5	M5	18,5	M5	39	7	10	8	31	37.5	22	1,5	46	9
QD 020 0015	Demander l'accès	20	15	M10x1,25	22	8	4	2	6	36	M5	M5	18,5	M5	39	7	10	8	31	37.5	22	1,5	46	9
QD 020 0020	Demander l'accès	20	20	M10x1,25	22	8	4	2	6	36	M5	M5	18,5	M5	39	7	10	8	31	37.5	22	1,5	46	9
QD 020 0025	Demander l'accès	20	25	M10x1,25	22	8	4	2	6	36	M5	M5	18,5	M5	39	7	10	8	31	37.5	22	1,5	46	9
QD 025 0005	Demander l'accès	25	5	M10x1,25	22	8	4	2	6	40	M5	M5	18,5	M5	39	7	10	8	31	41.5	26	1,5	46	9
QD 025 0010	Demander l'accès	25	10	M10x1,25	22	8	4	2	6	40	M5	M5	18,5	M5	39	7	10	8	31	41.5	26	1,5	46	9
QD 025 0015	Demander l'accès	25	15	M10x1,25	22	8	4	2	6	40	M5	M5	18,5	M5	39	7	10	8	31	41.5	26	1,5	46	9
QD 025 0020	Demander l'accès	25	20	M10x1,25	22	8	4	2	6	40	M5	M5	18,5	M5	39	7	10	8	31	41.5	26	1,5	46	9
QD 025 0025	Demander l'accès	25	25	M10x1,25	22	8	4	2	6	40	M5	M5	18,5	M5	39	7	10	8	31	41.5	26	1,5	46	9
