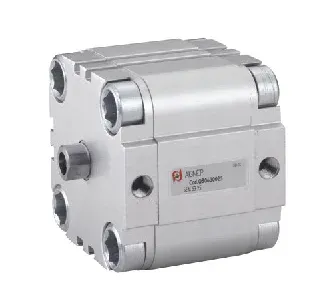

QB - SIMPLE EFFET MAGNÉTIQUE - Diamètre de 32 à 100

Filtrer

QB32100

QB - SIMPLE EFFET MAGNÉTIQUE - Diamètre de 32 à 100

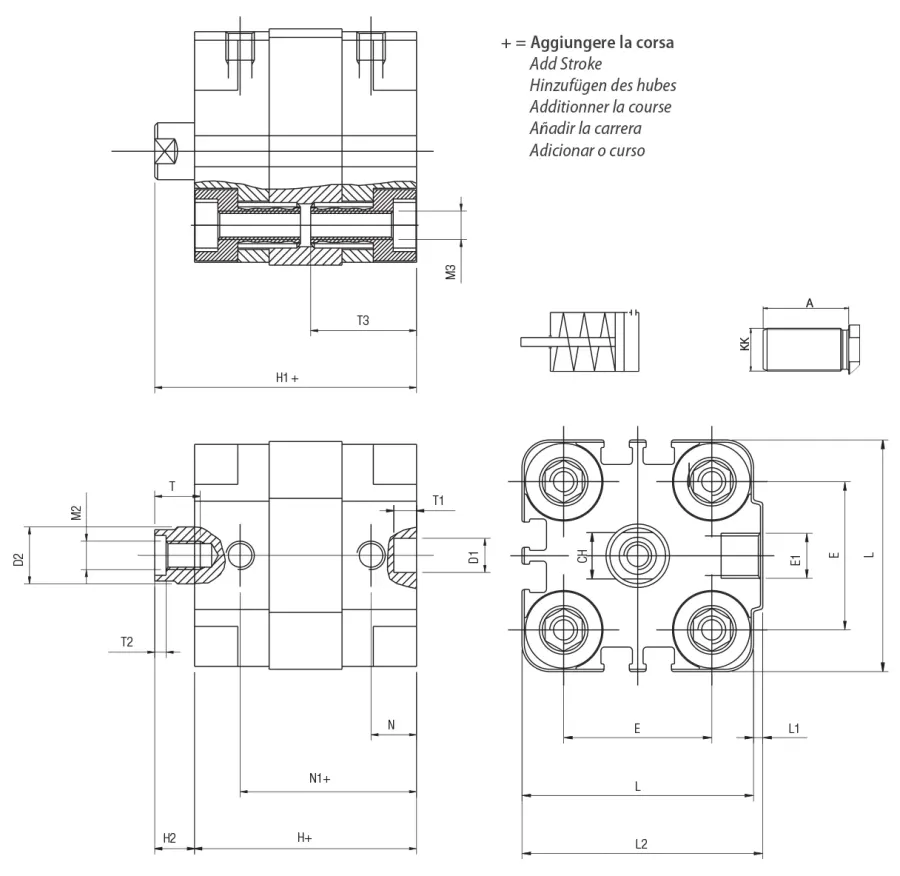

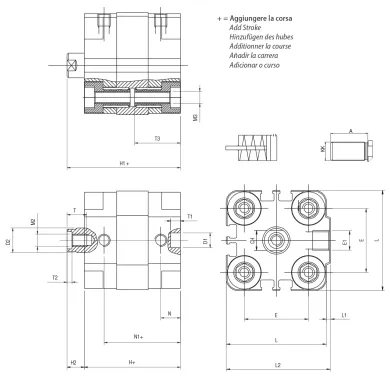

Code	Dessins 3D	Ø	Course	KK	A	T	T1	T2	D1	L	E1	M3	T3	M2	H	H2	D2	N	N1	L2	E	L1	H1	CH
QB 032 0005	Demander l'accès	32	5	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QB 032 0010	Demander l'accès	32	10	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QB 032 0015	Demander l'accès	32	15	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QB 032 0020	Demander l'accès	32	20	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QB 032 0025	Demander l'accès	32	25	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QB 040 0005	Demander l'accès	40	5	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QB 040 0010	Demander l'accès	40	10	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QB 040 0015	Demander l'accès	40	15	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QB 040 0020	Demander l'accès	40	20	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QB 040 0025	Demander l'accès	40	25	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QB 050 0005	Demander l'accès	50	5	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QB 050 0010	Demander l'accès	50	10	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QB 050 0015	Demander l'accès	50	15	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QB 050 0020	Demander l'accès	50	20	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QB 050 0025	Demander l'accès	50	25	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QB 063 0005	Demander l'accès	63	5	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QB 063 0010	Demander l'accès	63	10	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QB 063 0015	Demander l'accès	63	15	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QB 063 0020	Demander l'accès	63	20	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QB 063 0025	Demander l'accès	63	25	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QB 080 0005	Demander l'accès	80	5	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QB 080 0010	Demander l'accès	80	10	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QB 080 0015	Demander l'accès	80	15	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QB 080 0020	Demander l'accès	80	20	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QB 080 0025	Demander l'accès	80	25	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QB 100 0005	Demander l'accès	100	5	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QB 100 0010	Demander l'accès	100	10	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QB 100 0015	Demander l'accès	100	15	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QB 100 0020	Demander l'accès	100	20	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QB 100 0025	Demander l'accès	100	25	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
