QCP40100

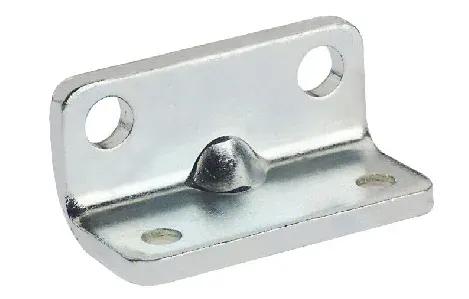

EQUERRE DE FIXATION - ACIER - Diamètre de 40 à 100

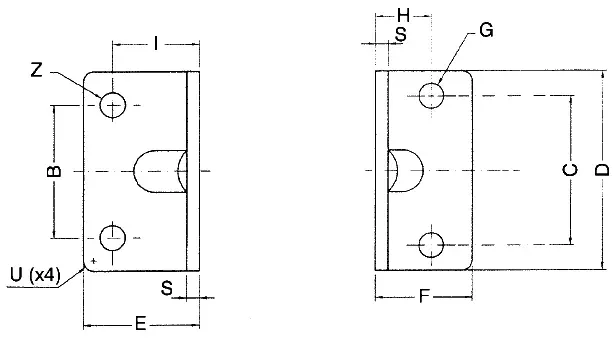

| Code | Dessins 3D | Ø | C | B | D | E | F | G | H | I | S | U | Z | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QCP 040 | Demander l'accès | 40 | 42 | 42 | 60 | 28 | 29,5 | 6.6 | 21.5 | 20 | 5 | 5 | 9 | |
| QCP 050 | Demander l'accès | 50 | 50 | 50 | 68 | 32 | 30 | 9 | 22 | 24 | 6 | 5 | 9 | |
| QCP 063 | Demander l'accès | 63 | 62 | 62 | 84 | 39 | 39 | 9 | 28.5 | 27 | 6 | 5 | 11 | |
| QCP 080 | Demander l'accès | 80 | 82 | 82 | 102 | 36.5 | 36,5 | 11 | 24.5 | 30 | 8 | 5 | 11 | |
| QCP 100 | Demander l'accès | 100 | 103 | 103 | 123 | 38.5 | 38,5 | 11 | 26.5 | 33 | 8 | 5 | 13,5 |
