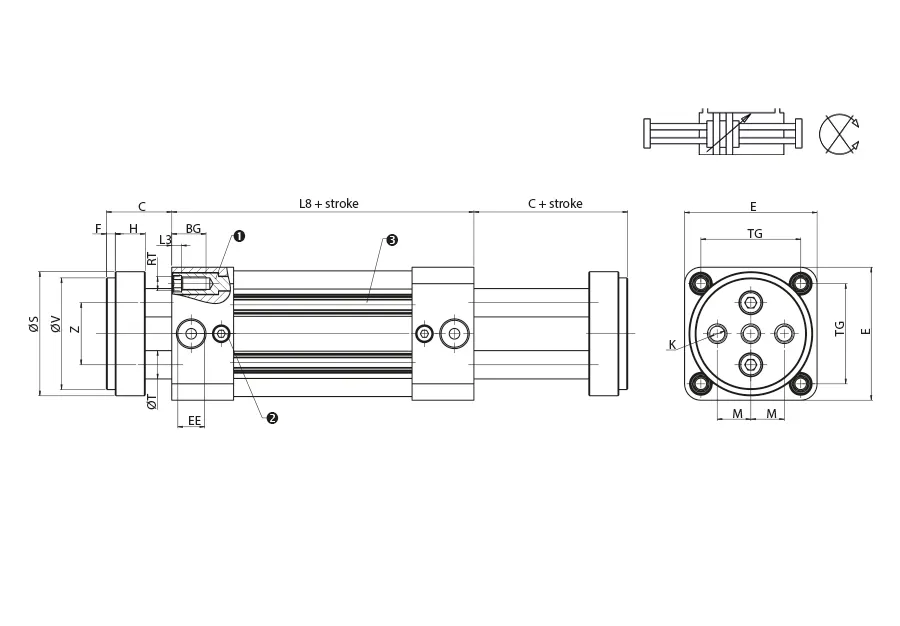

DOUBLE EFFET TIGE TRAVERSANTE AMORTISSEURS MAGNÉTIQUE

Code	Dessins 3D	Ø	Course	ØB d11	C	E	F	H	K	M	S	T	V	Z	F1	VA	L2	WH	ØMM	SW	L8	BG	RT	E	TG	EE	PL	L3	ZM
NQA 032 0025 G	Demander l'accès	32	25	30	26	47	4	15	M6	9,5	35	8	32	18	48	4	20	26	12	10	94	16	M6	47	32,5	G1/8	14	5	146
NQA 032 0050 G	Demander l'accès	32	50	30	26	47	4	15	M6	9,5	35	8	32	18	48	4	20	26	12	10	94	16	M6	47	32,5	G1/8	14	5	146
NQA 032 0080 G	Demander l'accès	32	80	30	26	47	4	15	M6	9,5	35	8	32	18	48	4	20	26	12	10	94	16	M6	47	32,5	G1/8	14	5	146
NQA 032 0100 G	Demander l'accès	32	100	30	26	47	4	15	M6	9,5	35	8	32	18	48	4	20	26	12	10	94	16	M6	47	32,5	G1/8	14	5	146
NQA 032 0125 G	Demander l'accès	32	125	30	26	47	4	15	M6	9,5	35	8	32	18	48	4	20	26	12	10	94	16	M6	47	32,5	G1/8	14	5	146
NQA 032 0160 G	Demander l'accès	32	160	30	26	47	4	15	M6	9,5	35	8	32	18	48	4	20	26	12	10	94	16	M6	47	32,5	G1/8	14	5	146
NQA 032 0200 G	Demander l'accès	32	200	30	26	47	4	15	M6	9,5	35	8	32	18	48	4	20	26	12	10	94	16	M6	47	32,5	G1/8	14	5	146
NQA 032 0250 G	Demander l'accès	32	250	30	26	47	4	15	M6	9,5	35	8	32	18	48	4	20	26	12	10	94	16	M6	47	32,5	G1/8	14	5	146
NQA 032 0320 G	Demander l'accès	32	320	30	26	47	4	15	M6	9,5	35	8	32	18	48	4	20	26	12	10	94	16	M6	47	32,5	G1/8	14	5	146
NQA 040 0025 G	Demander l'accès	40	25	35	30	53	4	15	M8	11,25	45	10	40	22	54	4	22	30	16	13	105	16	M6	53	38	G1/4	16	5	165
NQA 040 0050 G	Demander l'accès	40	50	35	30	53	4	15	M8	11,25	45	10	40	22	54	4	22	30	16	13	105	16	M6	53	38	G1/4	16	5	165
NQA 040 0080 G	Demander l'accès	40	80	35	30	53	4	15	M8	11,25	45	10	40	22	54	4	22	30	16	13	105	16	M6	53	38	G1/4	16	5	165
NQA 040 0100 G	Demander l'accès	40	100	35	30	53	4	15	M8	11,25	45	10	40	22	54	4	22	30	16	13	105	16	M6	53	38	G1/4	16	5	165
NQA 040 0125 G	Demander l'accès	40	125	35	30	53	4	15	M8	11,25	45	10	40	22	54	4	22	30	16	13	105	16	M6	53	38	G1/4	16	5	165
NQA 040 0160 G	Demander l'accès	40	160	35	30	53	4	15	M8	11,25	45	10	40	22	54	4	22	30	16	13	105	16	M6	53	38	G1/4	16	5	165
NQA 040 0200 G	Demander l'accès	40	200	35	30	53	4	15	M8	11,25	45	10	40	22	54	4	22	30	16	13	105	16	M6	53	38	G1/4	16	5	165
NQA 040 0250 G	Demander l'accès	40	250	35	30	53	4	15	M8	11,25	45	10	40	22	54	4	22	30	16	13	105	16	M6	53	38	G1/4	16	5	165
NQA 040 0320 G	Demander l'accès	40	320	35	30	53	4	15	M8	11,25	45	10	40	22	54	4	22	30	16	13	105	16	M6	53	38	G1/4	16	5	165
NQA 040 0350 G	Demander l'accès	40	350	35	30	53	4	15	M8	11,25	45	10	40	22	54	4	22	30	16	13	105	16	M6	53	38	G1/4	16	5	165
NQA 050 0025 G	Demander l'accès	50	25	40	37	65	5	18	M8	15	55	12	50	26	69	4	28	37	20	17	106	16	M8	65	46,5	G1/4	21	5	180
NQA 050 0050 G	Demander l'accès	50	50	40	37	65	5	18	M8	15	55	12	50	26	69	4	28	37	20	17	106	16	M8	65	46,5	G1/4	21	5	180
NQA 050 0080 G	Demander l'accès	50	80	40	37	65	5	18	M8	15	55	12	50	26	69	4	28	37	20	17	106	16	M8	65	46,5	G1/4	21	5	180
NQA 050 0100 G	Demander l'accès	50	100	40	37	65	5	18	M8	15	55	12	50	26	69	4	28	37	20	17	106	16	M8	65	46,5	G1/4	21	5	180
NQA 050 0125 G	Demander l'accès	50	125	40	37	65	5	18	M8	15	55	12	50	26	69	4	28	37	20	17	106	16	M8	65	46,5	G1/4	21	5	180
NQA 050 0160 G	Demander l'accès	50	160	40	37	65	5	18	M8	15	55	12	50	26	69	4	28	37	20	17	106	16	M8	65	46,5	G1/4	21	5	180
NQA 050 0200 G	Demander l'accès	50	200	40	37	65	5	18	M8	15	55	12	50	26	69	4	28	37	20	17	106	16	M8	65	46,5	G1/4	21	5	180
NQA 050 0250 G	Demander l'accès	50	250	40	37	65	5	18	M8	15	55	12	50	26	69	4	28	37	20	17	106	16	M8	65	46,5	G1/4	21	5	180
NQA 050 0320 G	Demander l'accès	50	320	40	37	65	5	18	M8	15	55	12	50	26	69	4	28	37	20	17	106	16	M8	65	46,5	G1/4	21	5	180
NQA 050 0350 G	Demander l'accès	50	350	40	37	65	5	18	M8	15	55	12	50	26	69	4	28	37	20	17	106	16	M8	65	46,5	G1/4	21	5	180
NQA 063 0025 G	Demander l'accès	63	25	45	37	75	5	22	M10	19	70	16	63	35	69	4	28	37	20	17	121	16	M8	75	56,5	G3/8	22	5	195
NQA 063 0050 G	Demander l'accès	63	50	45	37	75	5	22	M10	19	70	16	63	35	69	4	28	37	20	17	121	16	M8	75	56,5	G3/8	22	5	195
NQA 063 0080 G	Demander l'accès	63	80	45	37	75	5	22	M10	19	70	16	63	35	69	4	28	37	20	17	121	16	M8	75	56,5	G3/8	22	5	195
NQA 063 0100 G	Demander l'accès	63	100	45	37	75	5	22	M10	19	70	16	63	35	69	4	28	37	20	17	121	16	M8	75	56,5	G3/8	22	5	195
NQA 063 0125 G	Demander l'accès	63	125	45	37	75	5	22	M10	19	70	16	63	35	69	4	28	37	20	17	121	16	M8	75	56,5	G3/8	22	5	195
NQA 063 0160 G	Demander l'accès	63	160	45	37	75	5	22	M10	19	70	16	63	35	69	4	28	37	20	17	121	16	M8	75	56,5	G3/8	22	5	195
NQA 063 0200 G	Demander l'accès	63	200	45	37	75	5	22	M10	19	70	16	63	35	69	4	28	37	20	17	121	16	M8	75	56,5	G3/8	22	5	195
NQA 063 0250 G	Demander l'accès	63	250	45	37	75	5	22	M10	19	70	16	63	35	69	4	28	37	20	17	121	16	M8	75	56,5	G3/8	22	5	195
NQA 063 0320 G	Demander l'accès	63	320	45	37	75	5	22	M10	19	70	16	63	35	69	4	28	37	20	17	121	16	M8	75	56,5	G3/8	22	5	195
NQA 063 0350 G	Demander l'accès	63	350	45	37	75	5	22	M10	19	70	16	63	35	69	4	28	37	20	17	121	16	M8	75	56,5	G3/8	22	5	195
NQA 063 0400 G	Demander l'accès	63	400	45	37	75	5	22	M10	19	70	16	63	35	69	4	28	37	20	17	121	16	M8	75	56,5	G3/8	22	5	195
NQA 080 0025 G	Demander l'accès	80	25	45	46	95	5	22	M12	25	85	20	80	40	86	4	34	46	25	22	128	18	M10	95	72	G3/8	23	0	220
NQA 080 0050 G	Demander l'accès	80	50	45	46	95	5	22	M12	25	85	20	80	40	86	4	34	46	25	22	128	18	M10	95	72	G3/8	23	0	220
NQA 080 0080 G	Demander l'accès	80	80	45	46	95	5	22	M12	25	85	20	80	40	86	4	34	46	25	22	128	18	M10	95	72	G3/8	23	0	220
NQA 080 0100 G	Demander l'accès	80	100	45	46	95	5	22	M12	25	85	20	80	40	86	4	34	46	25	22	128	18	M10	95	72	G3/8	23	0	220
NQA 080 0125 G	Demander l'accès	80	125	45	46	95	5	22	M12	25	85	20	80	40	86	4	34	46	25	22	128	18	M10	95	72	G3/8	23	0	220
NQA 080 0160 G	Demander l'accès	80	160	45	46	95	5	22	M12	25	85	20	80	40	86	4	34	46	25	22	128	18	M10	95	72	G3/8	23	0	220
NQA 080 0200 G	Demander l'accès	80	200	45	46	95	5	22	M12	25	85	20	80	40	86	4	34	46	25	22	128	18	M10	95	72	G3/8	23	0	220
NQA 080 0250 G	Demander l'accès	80	250	45	46	95	5	22	M12	25	85	20	80	40	86	4	34	46	25	22	128	18	M10	95	72	G3/8	23	0	220
NQA 080 0320 G	Demander l'accès	80	320	45	46	95	5	22	M12	25	85	20	80	40	86	4	34	46	25	22	128	18	M10	95	72	G3/8	23	0	220
NQA 080 0350 G	Demander l'accès	80	350	45	46	95	5	22	M12	25	85	20	80	40	86	4	34	46	25	22	128	18	M10	95	72	G3/8	23	0	220
NQA 080 0400 G	Demander l'accès	80	400	45	46	95	5	22	M12	25	85	20	80	40	86	4	34	46	25	22	128	18	M10	95	72	G3/8	23	0	220
NQA 080 0500 G	Demander l'accès	80	500	45	46	95	5	22	M12	25	85	20	80	40	86	4	34	46	25	22	128	18	M10	95	72	G3/8	23	0	220
NQA 100 0025 G	Demander l'accès	100	25	55	51	115	5	22	M12	35	105	20	100	50	91	4	38	51,5	25	22	138	18	M10	115	89	G1/2	26	0	240
NQA 100 0050 G	Demander l'accès	100	50	55	51	115	5	22	M12	35	105	20	100	50	91	4	38	51,5	25	22	138	18	M10	115	89	G1/2	26	0	240
NQA 100 0080 G	Demander l'accès	100	80	55	51	115	5	22	M12	35	105	20	100	50	91	4	38	51,5	25	22	138	18	M10	115	89	G1/2	26	0	240
NQA 100 0100 G	Demander l'accès	100	100	55	51	115	5	22	M12	35	105	20	100	50	91	4	38	51,5	25	22	138	18	M10	115	89	G1/2	26	0	240
NQA 100 0125 G	Demander l'accès	100	125	55	51	115	5	22	M12	35	105	20	100	50	91	4	38	51,5	25	22	138	18	M10	115	89	G1/2	26	0	240
NQA 100 0160 G	Demander l'accès	100	160	55	51	115	5	22	M12	35	105	20	100	50	91	4	38	51,5	25	22	138	18	M10	115	89	G1/2	26	0	240
NQA 100 0200 G	Demander l'accès	100	200	55	51	115	5	22	M12	35	105	20	100	50	91	4	38	51,5	25	22	138	18	M10	115	89	G1/2	26	0	240
NQA 100 0250 G	Demander l'accès	100	250	55	51	115	5	22	M12	35	105	20	100	50	91	4	38	51,5	25	22	138	18	M10	115	89	G1/2	26	0	240
NQA 100 0320 G	Demander l'accès	100	320	55	51	115	5	22	M12	35	105	20	100	50	91	4	38	51,5	25	22	138	18	M10	115	89	G1/2	26	0	240
NQA 100 0350 G	Demander l'accès	100	350	55	51	115	5	22	M12	35	105	20	100	50	91	4	38	51,5	25	22	138	18	M10	115	89	G1/2	26	0	240
NQA 100 0400 G	Demander l'accès	100	400	55	51	115	5	22	M12	35	105	20	100	50	91	4	38	51,5	25	22	138	18	M10	115	89	G1/2	26	0	240
NQA 100 0500 G	Demander l'accès	100	500	55	51	115	5	22	M12	35	105	20	100	50	91	4	38	51,5	25	22	138	18	M10	115	89	G1/2	26	0	240
