* Pour le montage il faut démonter la flasque.

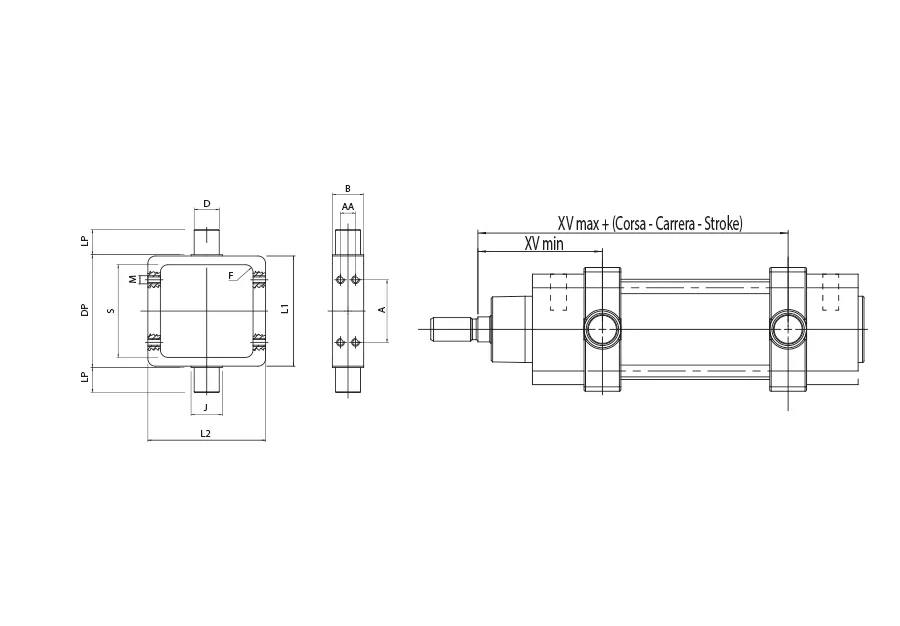

| Code | Dessins 3D | Ø | L2 | S | L1 | D | J | F | B | A | LP | M | AA | DP | XV Min | XV Max | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LCN 032 | Demander l'accès | 32 | 65 | 46 | - | 12 | - | 5 | 20 | 32,5 | 12 | M5 | 7 | 50 | 61,5 | 84,5 | |
| LCN 040 | Demander l'accès | 40 | 75 | 54,5 | 62 | 16 | 20 | 4 | 20 | 38 | 16 | M5 | 8 | 63 | 71,5 | 93,5 | |
| LCN 050 | Demander l'accès | 50 | 90 | 64,5 | 74 | 16 | 20 | 6 | 20 | 46,5 | 16 | M6 | 8 | 75 | 78,5 | 101,5 | |
| LCN 063 | Demander l'accès | 63 | 100 | 74,5 | 88 | 20 | 25 | 6 | 25 | 56,5 | 20 | M6 | 12 | 90 | 84,5 | 110,5 | |
| LCN 080 | Demander l'accès | 80 | 130 | 94,5 | 109 | 20 | 25 | 7 | 25 | 72 | 20 | M8 | 12 | 110 | 94,5 | 125,5 | |
| LCN 100 | Demander l'accès | 100 | 140 | 111,5 | 130 | 25 | 30 | 8 | 30 | 80 | 25 | M8 | 15 | 132 | 107 | 133 | |
| LCN 125 | Demander l'accès | 125 | 150 | 135,5 | 155 | 25 | 30 | 8 | 30 | 110 | 25 | M10 | 15 | 160 | 126 | 163 |
