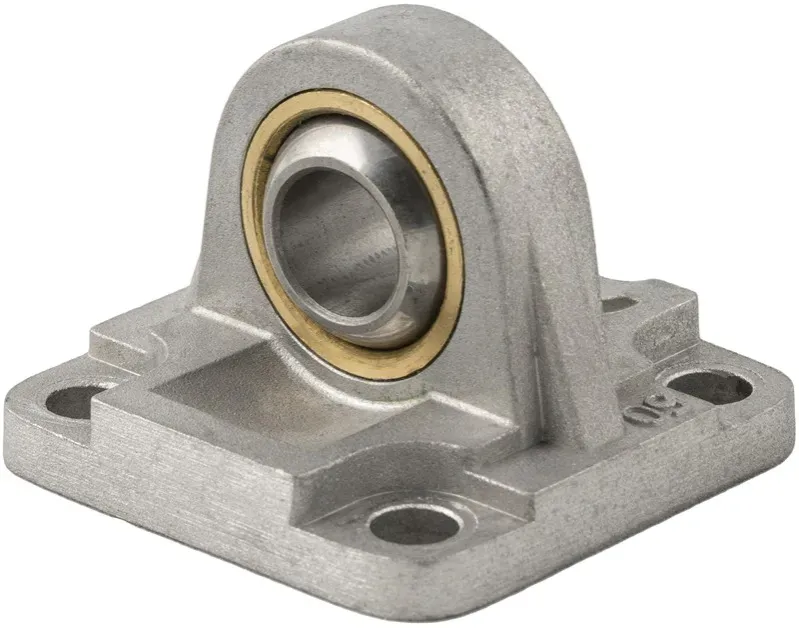

TENON AVEC TÊTE ARTICULÉE SELON DIN 648K - ALUMINIUM

Filtrer

VCS

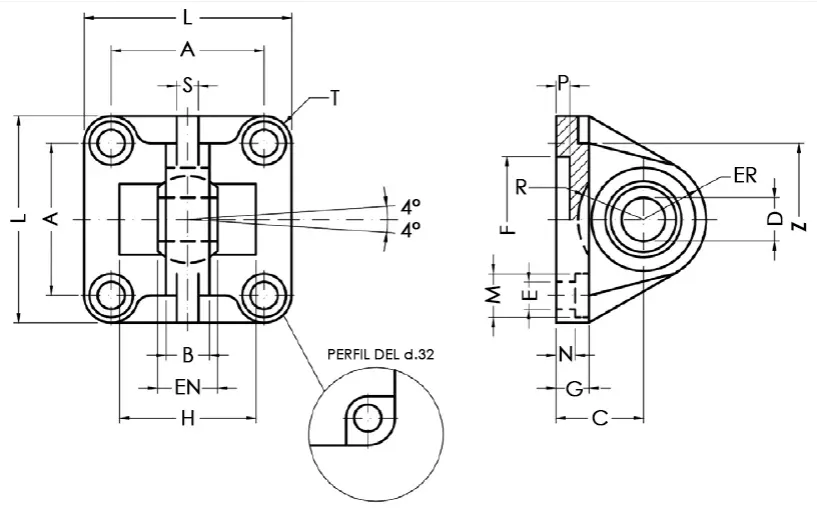

Code	Dessins 3D	Ø	A	B	C	D	EN	ER	F	G	E	L	M	N	P	H	R	S	Z	T
VCS 032	Demander l'accès	32	32,5	10,5	22	10	14	16	30	9	6,6	45	11	5,5	5	-	-	4	32,5	6,25
VCS 040	Demander l'accès	40	38	12	25	12	16	19	35	9	6,6	52	11	5,5	5	-	-	6	39	7
VCS 050	Demander l'accès	50	46,5	15	27	16	21	21	40	11	9	65	15	6,5	5	51	18	8	47	9,25
VCS 063	Demander l'accès	63	56,5	15	32	16	21	24	45	11	9	75	15	6,5	5	-	-	8	52	9,25
VCS 080	Demander l'accès	80	72	18	36	20	25	28.5	45	14	11	95	18	10	5	72	24	10	67	11,5
VCS 100	Demander l'accès	100	89	18	41	20	25	30	55	14	11	115	18	10	8	-	-	10	77	13
