SIMPLE EFFET MAGNÉTIQUE - TIGE SORTIE - Diamètre de 32 à 100

Filtrer

BD32100

SIMPLE EFFET MAGNÉTIQUE - TIGE SORTIE - Diamètre de 32 à 100

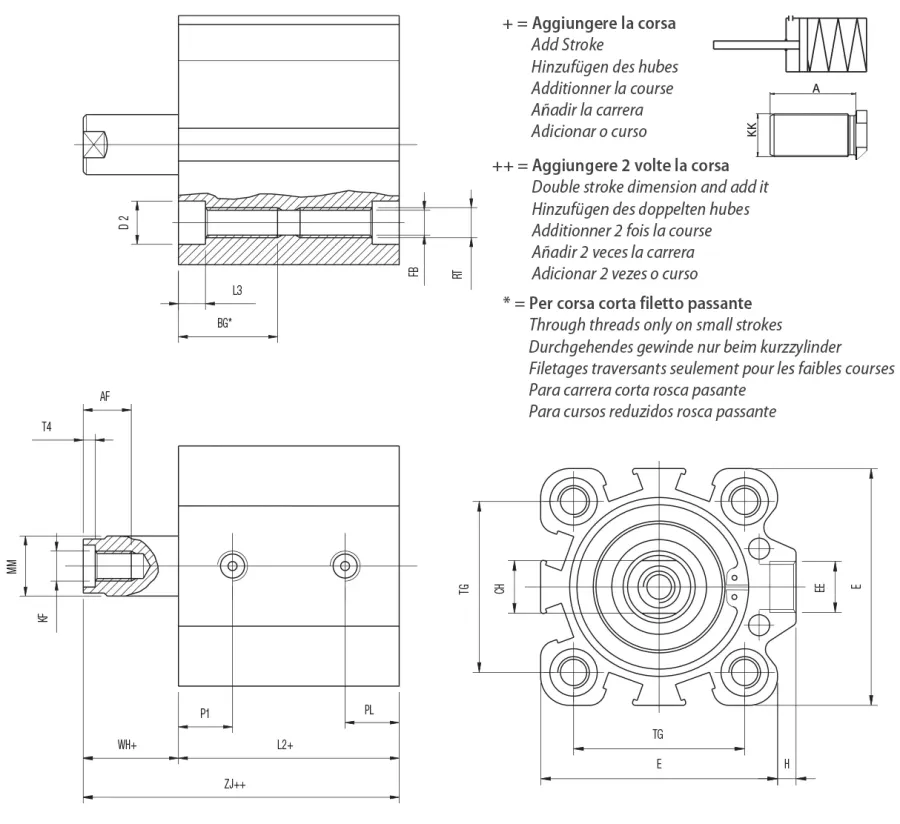

Code	Dessins 3D	Ø	Course	KK	A	AF	RT	BG*	D2 Ø	E	EE	FB Ø	H	KF	L2+	L3	MM Ø	P1	PL	T4	TG	WH+	ZJ++	CH
BD 032 0005	Demander l'accès	32	5	M10x1,25	22	10	M6	21,7	8,5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BD 032 0010	Demander l'accès	32	10	M10x1,25	22	10	M6	21,7	8,5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BD 032 0015	Demander l'accès	32	15	M10x1,25	22	10	M6	21,7	8,5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BD 032 0020	Demander l'accès	32	20	M10x1,25	22	10	M6	21,7	8,5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BD 032 0025	Demander l'accès	32	25	M10x1,25	22	10	M6	21,7	8,5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BD 032 0030	Demander l'accès	32	30	M10x1,25	22	10	M6	21,7	8,5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BD 032 0040	Demander l'accès	32	40	M10x1,25	22	10	M6	21,7	8,5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BD 032 0050	Demander l'accès	32	50	M10x1,25	22	10	M6	21,7	8,5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BD 040 0005	Demander l'accès	40	5	M10x1,25	22	10	M6	21,7	8,5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BD 040 0010	Demander l'accès	40	10	M10x1,25	22	10	M6	21,7	8,5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BD 040 0015	Demander l'accès	40	15	M10x1,25	22	10	M6	21,7	8,5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BD 040 0020	Demander l'accès	40	20	M10x1,25	22	10	M6	21,7	8,5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BD 040 0025	Demander l'accès	40	25	M10x1,25	22	10	M6	21,7	8,5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BD 040 0030	Demander l'accès	40	30	M10x1,25	22	10	M6	21,7	8,5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BD 040 0040	Demander l'accès	40	40	M10x1,25	22	10	M6	21,7	8,5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BD 040 0050	Demander l'accès	40	50	M10x1,25	22	10	M6	21,7	8,5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BD 050 0005	Demander l'accès	50	5	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BD 050 0010	Demander l'accès	50	10	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BD 050 0015	Demander l'accès	50	15	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BD 050 0020	Demander l'accès	50	20	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BD 050 0025	Demander l'accès	50	25	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BD 050 0030	Demander l'accès	50	30	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BD 050 0040	Demander l'accès	50	40	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BD 050 0050	Demander l'accès	50	50	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BD 063 0005	Demander l'accès	63	5	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BD 063 0010	Demander l'accès	63	10	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BD 063 0015	Demander l'accès	63	15	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BD 063 0020	Demander l'accès	63	20	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BD 063 0025	Demander l'accès	63	25	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BD 063 0030	Demander l'accès	63	30	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BD 063 0040	Demander l'accès	63	40	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BD 063 0050	Demander l'accès	63	50	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BD 080 0005	Demander l'accès	80	5	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BD 080 0010	Demander l'accès	80	10	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BD 080 0015	Demander l'accès	80	15	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BD 080 0020	Demander l'accès	80	20	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BD 080 0025	Demander l'accès	80	25	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BD 080 0030	Demander l'accès	80	30	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BD 080 0040	Demander l'accès	80	40	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BD 080 0050	Demander l'accès	80	50	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BD 100 0005	Demander l'accès	100	5	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BD 100 0010	Demander l'accès	100	10	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BD 100 0015	Demander l'accès	100	15	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BD 100 0020	Demander l'accès	100	20	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BD 100 0025	Demander l'accès	100	25	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BD 100 0030	Demander l'accès	100	30	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BD 100 0040	Demander l'accès	100	40	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BD 100 0050	Demander l'accès	100	50	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
