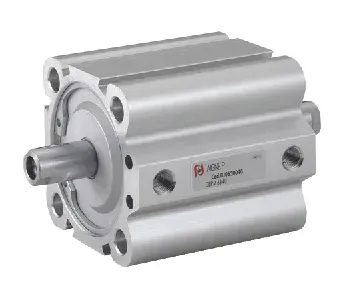

DOUBLE EFFET TIGE TRAVERSANTE MAGNÉTIQUE - Diamètre de 32 à 100

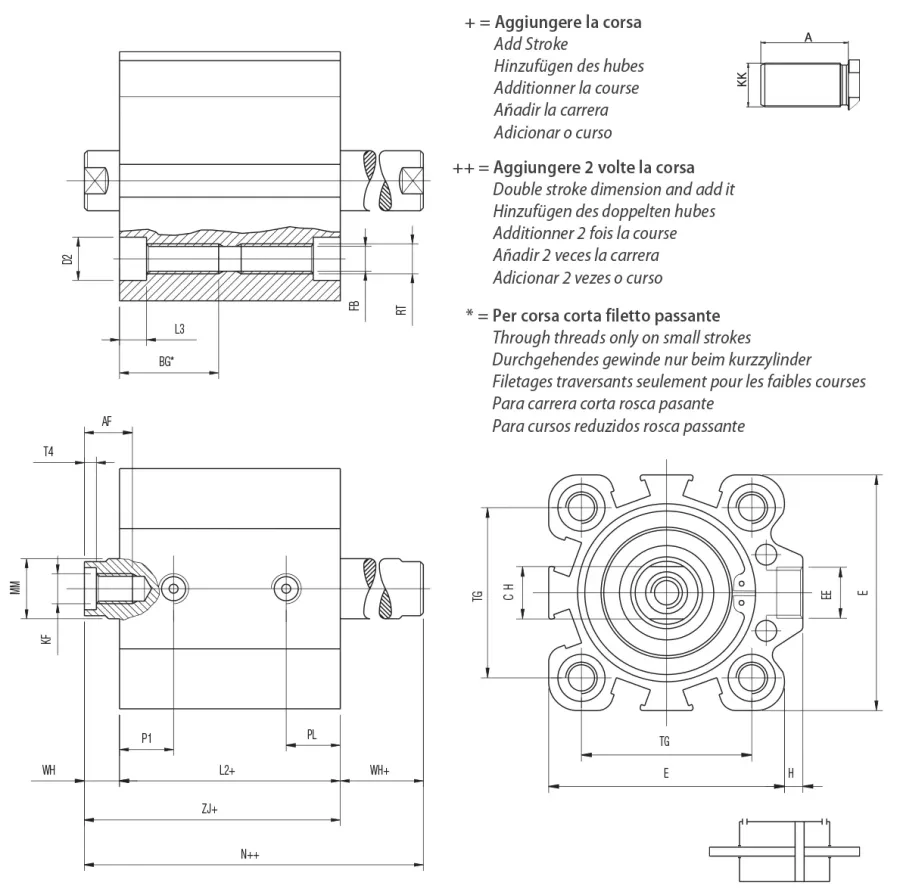

Code	Dessins 3D	Ø	Course	KK	A	AF	RT	BG*	D2 Ø	E	EE	FB Ø	H	KF	CH	L2	L3	MM Ø	P1	PL	T4	TG	N++	WH/WH+	ZJ+
BJ 032 0005	Demander l'accès	32	5	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	10	32	5,7	12	10	10	2,8	32,5	46	7	39
BJ 032 0010	Demander l'accès	32	10	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	10	32	5,7	12	10	10	2,8	32,5	46	7	39
BJ 032 0015	Demander l'accès	32	15	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	10	32	5,7	12	10	10	2,8	32,5	46	7	39
BJ 032 0020	Demander l'accès	32	20	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	10	32	5,7	12	10	10	2,8	32,5	46	7	39
BJ 032 0025	Demander l'accès	32	25	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	10	32	5,7	12	10	10	2,8	32,5	46	7	39
BJ 032 0030	Demander l'accès	32	30	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	10	32	5,7	12	10	10	2,8	32,5	46	7	39
BJ 032 0040	Demander l'accès	32	40	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	10	32	5,7	12	10	10	2,8	32,5	46	7	39
BJ 032 0050	Demander l'accès	32	50	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	10	32	5,7	12	10	10	2,8	32,5	46	7	39
BJ 032 0075	Demander l'accès	32	75	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	10	32	5,7	12	10	10	2,8	32,5	46	7	39
BJ 032 0100	Demander l'accès	32	100	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	10	32	5,7	12	10	10	2,8	32,5	46	7	39
BJ 040 0005	Demander l'accès	40	5	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	10	38,5	5,7	12	11	11	2,8	38	53	7,2	45,7
BJ 040 0010	Demander l'accès	40	10	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	10	38,5	5,7	12	11	11	2,8	38	53	7,2	45,7
BJ 040 0015	Demander l'accès	40	15	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	10	38,5	5,7	12	11	11	2,8	38	53	7,2	45,7
BJ 040 0020	Demander l'accès	40	20	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	10	38,5	5,7	12	11	11	2,8	38	53	7,2	45,7
BJ 040 0025	Demander l'accès	40	25	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	10	38,5	5,7	12	11	11	2,8	38	53	7,2	45,7
BJ 040 0030	Demander l'accès	40	30	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	10	38,5	5,7	12	11	11	2,8	38	53	7,2	45,7
BJ 040 0040	Demander l'accès	40	40	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	10	38,5	5,7	12	11	11	2,8	38	53	7,2	45,7
BJ 040 0050	Demander l'accès	40	50	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	10	38,5	5,7	12	11	11	2,8	38	53	7,2	45,7
BJ 040 0075	Demander l'accès	40	75	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	10	38,5	5,7	12	11	11	2,8	38	53	7,2	45,7
BJ 040 0100	Demander l'accès	40	100	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	10	38,5	5,7	12	11	11	2,8	38	53	7,2	45,7
BJ 050 0005	Demander l'accès	50	5	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	13	39	6,8	16	11	11	3,5	46,5	56	8,5	47,5
BJ 050 0010	Demander l'accès	50	10	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	13	39	6,8	16	11	11	3,5	46,5	56	8,5	47,5
BJ 050 0015	Demander l'accès	50	15	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	13	39	6,8	16	11	11	3,5	46,5	56	8,5	47,5
BJ 050 0020	Demander l'accès	50	20	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	13	39	6,8	16	11	11	3,5	46,5	56	8,5	47,5
BJ 050 0025	Demander l'accès	50	25	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	13	39	6,8	16	11	11	3,5	46,5	56	8,5	47,5
BJ 050 0030	Demander l'accès	50	30	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	13	39	6,8	16	11	11	3,5	46,5	56	8,5	47,5
BJ 050 0040	Demander l'accès	50	40	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	13	39	6,8	16	11	11	3,5	46,5	56	8,5	47,5
BJ 050 0050	Demander l'accès	50	50	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	13	39	6,8	16	11	11	3,5	46,5	56	8,5	47,5
BJ 050 0075	Demander l'accès	50	75	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	13	39	6,8	16	11	11	3,5	46,5	56	8,5	47,5
BJ 050 0100	Demander l'accès	50	100	M12x1,25	24	12	M8	22,8	10	63,5	G 1/8	6,8	7	M8	13	39	6,8	16	11	11	3,5	46,5	56	8,5	47,5
BJ 063 0005	Demander l'accès	63	5	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	13	46	6,8	16	11,5	11,5	3,5	56,5	62	8	54
BJ 063 0010	Demander l'accès	63	10	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	13	46	6,8	16	11,5	11,5	3,5	56,5	62	8	54
BJ 063 0015	Demander l'accès	63	15	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	13	46	6,8	16	11,5	11,5	3,5	56,5	62	8	54
BJ 063 0020	Demander l'accès	63	20	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	13	46	6,8	16	11,5	11,5	3,5	56,5	62	8	54
BJ 063 0025	Demander l'accès	63	25	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	13	46	6,8	16	11,5	11,5	3,5	56,5	62	8	54
BJ 063 0030	Demander l'accès	63	30	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	13	46	6,8	16	11,5	11,5	3,5	56,5	62	8	54
BJ 063 0040	Demander l'accès	63	40	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	13	46	6,8	16	11,5	11,5	3,5	56,5	62	8	54
BJ 063 0050	Demander l'accès	63	50	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	13	46	6,8	16	11,5	11,5	3,5	56,5	62	8	54
BJ 063 0075	Demander l'accès	63	75	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	13	46	6,8	16	11,5	11,5	3,5	56,5	62	8	54
BJ 063 0100	Demander l'accès	63	100	M12x1,25	24	12	M8	22,8	10	77	G 1/8	6,8	7	M8	13	46	6,8	16	11,5	11,5	3,5	56,5	62	8	54
BJ 080 0005	Demander l'accès	80	5	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	17	54	9	20	14	14	4,5	72	76	11	65
BJ 080 0010	Demander l'accès	80	10	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	17	54	9	20	14	14	4,5	72	76	11	65
BJ 080 0015	Demander l'accès	80	15	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	17	54	9	20	14	14	4,5	72	76	11	65
BJ 080 0020	Demander l'accès	80	20	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	17	54	9	20	14	14	4,5	72	76	11	65
BJ 080 0025	Demander l'accès	80	25	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	17	54	9	20	14	14	4,5	72	76	11	65
BJ 080 0030	Demander l'accès	80	30	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	17	54	9	20	14	14	4,5	72	76	11	65
BJ 080 0040	Demander l'accès	80	40	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	17	54	9	20	14	14	4,5	72	76	11	65
BJ 080 0050	Demander l'accès	80	50	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	17	54	9	20	14	14	4,5	72	76	11	65
BJ 080 0075	Demander l'accès	80	75	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	17	54	9	20	14	14	4,5	72	76	11	65
BJ 080 0100	Demander l'accès	80	100	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	17	54	9	20	14	14	4,5	72	76	11	65
BJ 100 0005	Demander l'accès	100	5	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	22	65	9	25	17,5	17,5	6	89	89	12	77
BJ 100 0010	Demander l'accès	100	10	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	22	65	9	25	17,5	17,5	6	89	89	12	77
BJ 100 0015	Demander l'accès	100	15	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	22	65	9	25	17,5	17,5	6	89	89	12	77
BJ 100 0020	Demander l'accès	100	20	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	22	65	9	25	17,5	17,5	6	89	89	12	77
BJ 100 0025	Demander l'accès	100	25	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	22	65	9	25	17,5	17,5	6	89	89	12	77
BJ 100 0030	Demander l'accès	100	30	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	22	65	9	25	17,5	17,5	6	89	89	12	77
BJ 100 0040	Demander l'accès	100	40	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	22	65	9	25	17,5	17,5	6	89	89	12	77
BJ 100 0050	Demander l'accès	100	50	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	22	65	9	25	17,5	17,5	6	89	89	12	77
BJ 100 0075	Demander l'accès	100	75	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	22	65	9	25	17,5	17,5	6	89	89	12	77
BJ 100 0100	Demander l'accès	100	100	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	22	65	9	25	17,5	17,5	6	89	89	12	77
