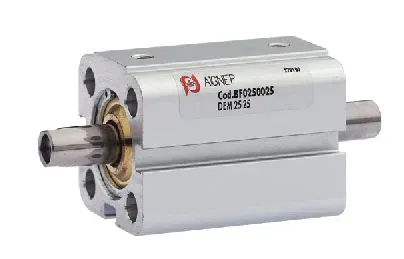

DOUBLE EFFET TIGE TRAVERSANTE MAGNÉTIQUE - Diamètre de 12 à 25

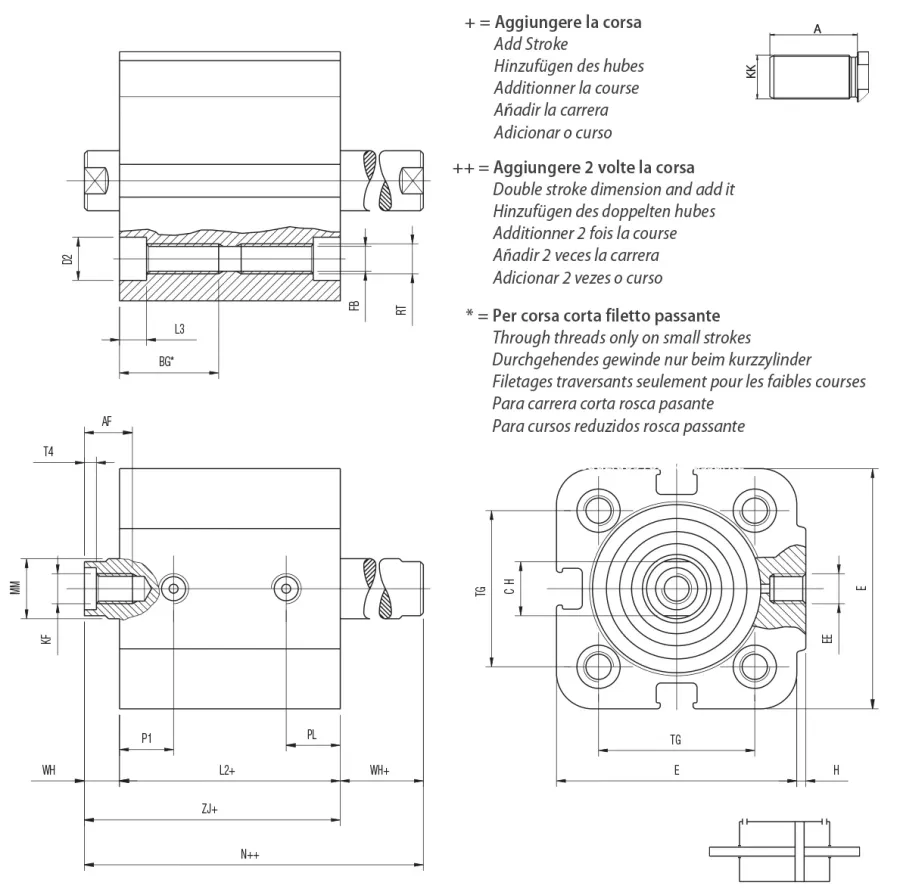

Code	Dessins 3D	Ø	Course	KK	A	AF	RT	BG*	D2 Ø	E	EE	FB Ø	H	KF	CH	L2	L3	MM Ø	P1	PL	T4	TG	N++	WH/WH+	ZJ+
BJ 012 0005	Demander l'accès	12	5	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	5	28	3,5	6	7,5	7,5	1,5	18	40	6	34
BJ 012 0010	Demander l'accès	12	10	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	5	28	3,5	6	7,5	7,5	1,5	18	40	6	34
BJ 012 0015	Demander l'accès	12	15	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	5	28	3,5	6	7,5	7,5	1,5	18	40	6	34
BJ 012 0020	Demander l'accès	12	20	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	5	28	3,5	6	7,5	7,5	1,5	18	40	6	34
BJ 012 0025	Demander l'accès	12	25	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	5	28	3,5	6	7,5	7,5	1,5	18	40	6	34
BJ 012 0030	Demander l'accès	12	30	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	5	28	3,5	6	7,5	7,5	1,5	18	40	6	34
BJ 012 0040	Demander l'accès	12	40	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	5	28	3,5	6	7,5	7,5	1,5	18	40	6	34
BJ 016 0005	Demander l'accès	16	5	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	7	30,5	3,5	8	8,5	8,5	2	18	42,5	6	36,5
BJ 016 0010	Demander l'accès	16	10	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	7	30,5	3,5	8	8,5	8,5	2	18	42,5	6	36,5
BJ 016 0015	Demander l'accès	16	15	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	7	30,5	3,5	8	8,5	8,5	2	18	42,5	6	36,5
BJ 016 0020	Demander l'accès	16	20	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	7	30,5	3,5	8	8,5	8,5	2	18	42,5	6	36,5
BJ 016 0025	Demander l'accès	16	25	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	7	30,5	3,5	8	8,5	8,5	2	18	42,5	6	36,5
BJ 016 0030	Demander l'accès	16	30	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	7	30,5	3,5	8	8,5	8,5	2	18	42,5	6	36,5
BJ 016 0040	Demander l'accès	16	40	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	7	30,5	3,5	8	8,5	8,5	2	18	42,5	6	36,5
BJ 020 0005	Demander l'accès	20	5	M10x1,25	22	8	M5	16,5	7,2	36	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	22	43,5	6	37,5
BJ 020 0010	Demander l'accès	20	10	M10x1,25	22	8	M5	16,5	7,2	36	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	22	43,5	6	37,5
BJ 020 0015	Demander l'accès	20	15	M10x1,25	22	8	M5	16,5	7,2	36	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	22	43,5	6	37,5
BJ 020 0020	Demander l'accès	20	20	M10x1,25	22	8	M5	16,5	7,2	36	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	22	43,5	6	37,5
BJ 020 0025	Demander l'accès	20	25	M10x1,25	22	8	M5	16,5	7,2	36	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	22	43,5	6	37,5
BJ 020 0030	Demander l'accès	20	30	M10x1,25	22	8	M5	16,5	7,2	36	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	22	43,5	6	37,5
BJ 020 0040	Demander l'accès	20	40	M10x1,25	22	8	M5	16,5	7,2	36	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	22	43,5	6	37,5
BJ 020 0050	Demander l'accès	20	50	M10x1,25	22	8	M5	16,5	7,2	36	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	22	43,5	6	37,5
BJ 025 0005	Demander l'accès	25	5	M10x1,25	22	8	M5	16,5	7,2	40	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	26	43,5	6	37,5
BJ 025 0010	Demander l'accès	25	10	M10x1,25	22	8	M5	16,5	7,2	40	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	26	43,5	6	37,5
BJ 025 0015	Demander l'accès	25	15	M10x1,25	22	8	M5	16,5	7,2	40	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	26	43,5	6	37,5
BJ 025 0020	Demander l'accès	25	20	M10x1,25	22	8	M5	16,5	7,2	40	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	26	43,5	6	37,5
BJ 025 0025	Demander l'accès	25	25	M10x1,25	22	8	M5	16,5	7,2	40	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	26	43,5	6	37,5
BJ 025 0030	Demander l'accès	25	30	M10x1,25	22	8	M5	16,5	7,2	40	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	26	43,5	6	37,5
BJ 025 0040	Demander l'accès	25	40	M10x1,25	22	8	M5	16,5	7,2	40	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	26	43,5	6	37,5
BJ 025 0050	Demander l'accès	25	50	M10x1,25	22	8	M5	16,5	7,2	40	M5	4,2	1,5	M5	9	31,5	4,5	10	9	9	2	26	43,5	6	37,5
