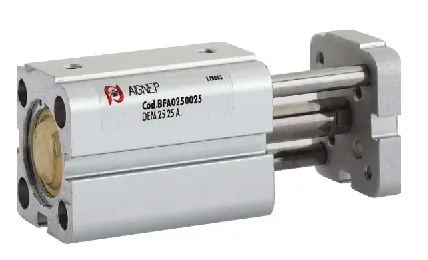

DOUBLE EFFET MAGNÉTIQUE ANTIROTATION - Diamètre de 12 à 25

Filtrer

BFA1225

DOUBLE EFFET MAGNÉTIQUE ANTIROTATION - Diamètre de 12 à 25

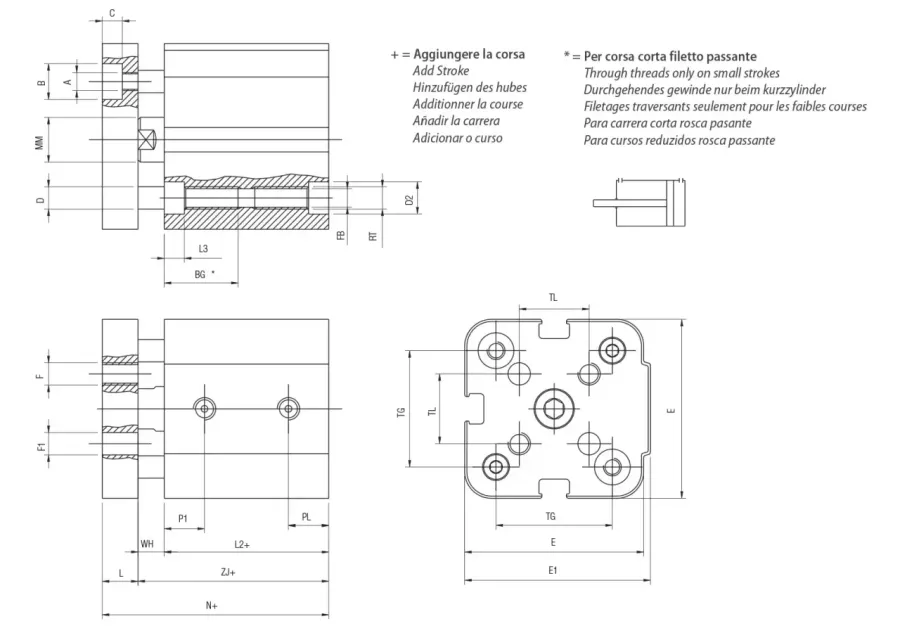

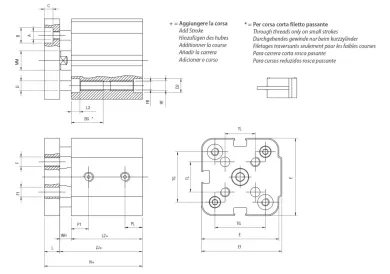

Code	Dessins 3D	Ø	Course	A	B Ø	C	D Ø	E	E1	F	F1 Ø	FB Ø	RT	BG*	D2 Ø	L	L2+	L3	MM Ø	P1	PL	TG	TL	WH	ZJ+	N+
BFA 012 0005	Demander l'accès	12	5	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	12,5	5,5	5	28	3,5	6	7,5	7,5	18	9,9	6	34	39
BFA 012 0010	Demander l'accès	12	10	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	12,5	5,5	5	28	3,5	6	7,5	7,5	18	9,9	6	34	39
BFA 012 0015	Demander l'accès	12	15	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	12,5	5,5	5	28	3,5	6	7,5	7,5	18	9,9	6	34	39
BFA 012 0020	Demander l'accès	12	20	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	12,5	5,5	5	28	3,5	6	7,5	7,5	18	9,9	6	34	39
BFA 012 0025	Demander l'accès	12	25	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	12,5	5,5	5	28	3,5	6	7,5	7,5	18	9,9	6	34	39
BFA 012 0030	Demander l'accès	12	30	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	12,5	5,5	5	28	3,5	6	7,5	7,5	18	9,9	6	34	39
BFA 012 0040	Demander l'accès	12	40	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	12,5	5,5	5	28	3,5	6	7,5	7,5	18	9,9	6	34	39
BFA 016 0005	Demander l'accès	16	5	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	14,5	5,5	5	30.5	3,5	8	8,5	8,5	18	9,9	6	36,5	41,5
BFA 016 0010	Demander l'accès	16	10	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	14,5	5,5	5	30.5	3,5	8	8,5	8,5	18	9,9	6	36,5	41,5
BFA 016 0015	Demander l'accès	16	15	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	14,5	5,5	5	30.5	3,5	8	8,5	8,5	18	9,9	6	36,5	41,5
BFA 016 0020	Demander l'accès	16	20	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	14,5	5,5	5	30.5	3,5	8	8,5	8,5	18	9,9	6	36,5	41,5
BFA 016 0025	Demander l'accès	16	25	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	14,5	5,5	5	30.5	3,5	8	8,5	8,5	18	9,9	6	36,5	41,5
BFA 016 0030	Demander l'accès	16	30	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	14,5	5,5	5	30.5	3,5	8	8,5	8,5	18	9,9	6	36,5	41,5
BFA 016 0040	Demander l'accès	16	40	M3	6	3.5	4	28,2	30	M3	3,3	3,5	M4	14,5	5,5	5	30.5	3,5	8	8,5	8,5	18	9,9	6	36,5	41,5
BFA 020 0005	Demander l'accès	20	5	M3	6	3.5	6	35	37,5	M4	4	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	22	12	6	37,5	45,5
BFA 020 0010	Demander l'accès	20	10	M3	6	3.5	6	35	37,5	M4	4	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	22	12	6	37,5	45,5
BFA 020 0015	Demander l'accès	20	15	M3	6	3.5	6	35	37,5	M4	4	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	22	12	6	37,5	45,5
BFA 020 0020	Demander l'accès	20	20	M3	6	3.5	6	35	37,5	M4	4	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	22	12	6	37,5	45,5
BFA 020 0025	Demander l'accès	20	25	M3	6	3.5	6	35	37,5	M4	4	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	22	12	6	37,5	45,5
BFA 020 0030	Demander l'accès	20	30	M3	6	3.5	6	35	37,5	M4	4	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	22	12	6	37,5	45,5
BFA 020 0040	Demander l'accès	20	40	M3	6	3.5	6	35	37,5	M4	4	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	22	12	6	37,5	45,5
BFA 020 0050	Demander l'accès	20	50	M3	6	3.5	6	35	37,5	M4	4	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	22	12	6	37,5	45,5
BFA 025 0005	Demander l'accès	25	5	M4	8	4.5	6	39	41,5	M5	5	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	26	15,6	6	37,5	45,5
BFA 025 0010	Demander l'accès	25	10	M4	8	4.5	6	39	41,5	M5	5	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	26	15,6	6	37,5	45,5
BFA 025 0015	Demander l'accès	25	15	M4	8	4.5	6	39	41,5	M5	5	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	26	15,6	6	37,5	45,5
BFA 025 0020	Demander l'accès	25	20	M4	8	4.5	6	39	41,5	M5	5	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	26	15,6	6	37,5	45,5
BFA 025 0025	Demander l'accès	25	25	M4	8	4.5	6	39	41,5	M5	5	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	26	15,6	6	37,5	45,5
BFA 025 0030	Demander l'accès	25	30	M4	8	4.5	6	39	41,5	M5	5	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	26	15,6	6	37,5	45,5
BFA 025 0040	Demander l'accès	25	40	M4	8	4.5	6	39	41,5	M5	5	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	26	15,6	6	37,5	45,5
BFA 025 0050	Demander l'accès	25	50	M4	8	4.5	6	39	41,5	M5	5	4,2	M5	16,5	7	8	31.5	4,5	10	9	9	26	15,6	6	37,5	45,5
