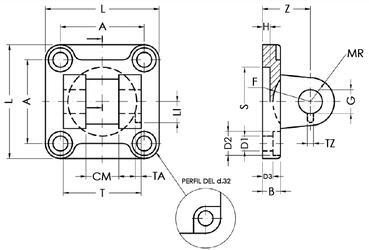

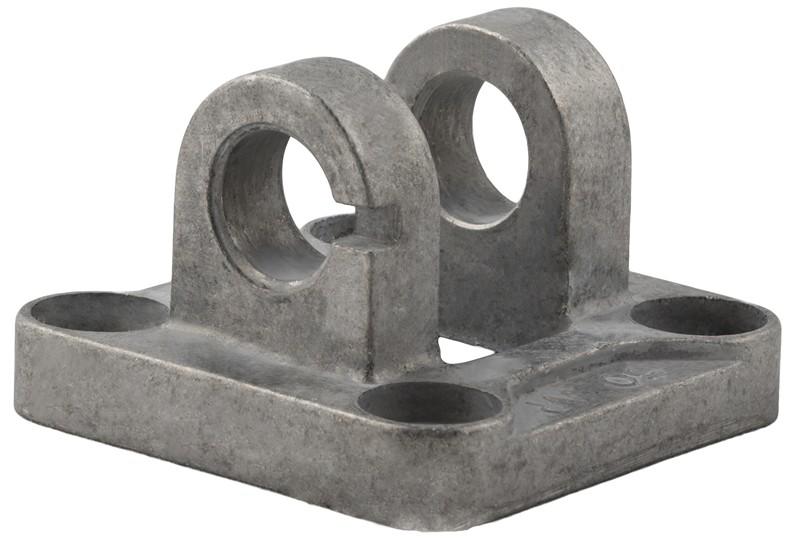

CHAPE À ROTULE SELON DIN 648K - FER

Code	Dessins 3D	Ø	L	T	CM	A	Z	H	B	D3	S	G	MR	D1	D2	TA	TZ	LI	F
VCDZ 032 NE	Demander l'accès	32	45	34	14	32,5	22	5	9	5,5	30	10	10	6,6	11	3	3,3	11,5	17
VCDZ 040 NE	Demander l'accès	40	52	40	16	38	25	5	9	5,5	35	12	12	6,6	11	4	4,3	12	20
VCDZ 050 NE	Demander l'accès	50	65	45	21	46,5	27	5	11	6,5	40	16	14	9	15	4	4,3	14	22
VCDZ 063 NE	Demander l'accès	63	75	51	21	56,5	32	5	11	6,5	45	16	18	9	15	4	4,3	14	25
VCDZ 080 NE	Demander l'accès	80	95	65	25	72	36	5	14	10	45	20	20	11	18	4	4,3	16	30
VCDZ 100 NE	Demander l'accès	100	115	75	25	89	41	5	14	10	55	20	22	11	18	4	6,3	16	32
VCDZ 125 NE	Demander l'accès	125	140	97	37	110	50	7	20	10	60	30	25	14	20	6	6,3	24	42
