VCSZ

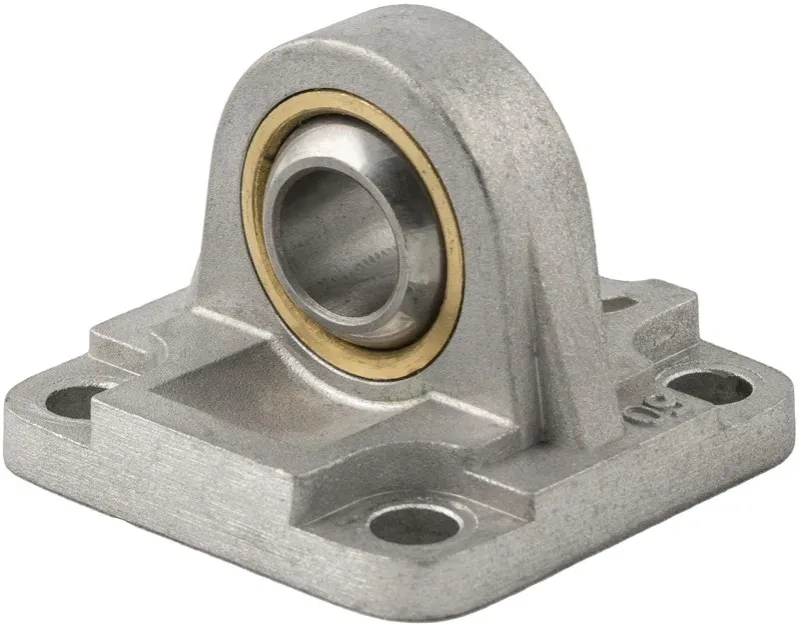

TENON AVEC TÊTE ARTICULÉE SELON DIN 648K - FER
|

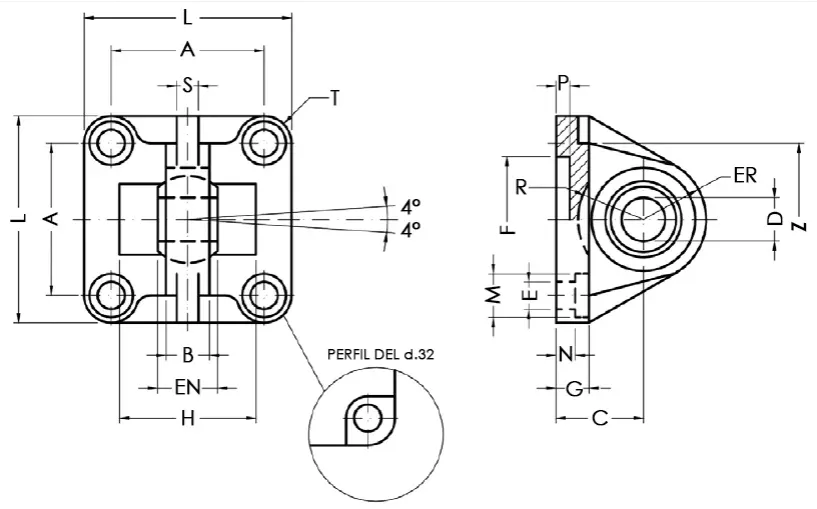

Code |
Dessins 3D |
Ø |
A |
B |
C |
D |
EN |
ER |
F |
G |
E |
L |
M |
N |
P |
H |
R |
S |
Z |
T |
|
VCSZ 032 NE
|
-
Demander l'accès
|
32 |
32,5 |
10,5 |
22 |
10 |
14 |
16 |
30 |
9 |
6,6 |
45 |
11 |
5,5 |
5 |
- |
- |
4 |
32,5 |
6,25 |
|
VCSZ 040 NE
|
-
Demander l'accès
|
40 |
38 |
12 |
25 |
12 |
16 |
19 |
35 |
9 |
6,6 |
52 |
11 |
5,5 |
5 |
- |
- |
6 |
39 |
7 |
|
VCSZ 050 NE
|
-
Demander l'accès
|
50 |
46,5 |
15 |
27 |
16 |
21 |
21 |
40 |
11 |
9 |
65 |
15 |
6,5 |
5 |
51 |
18 |
8 |
47 |
9,25 |
|
VCSZ 063 NE
|
-
Demander l'accès
|
63 |
56,5 |
15 |
32 |
16 |
21 |
24 |
45 |
11 |
9 |
75 |
15 |
6,5 |
5 |
- |
- |
8 |
52 |
9,25 |
