Raccords à Bagues Bicône>

Série 13000

>1613
1613

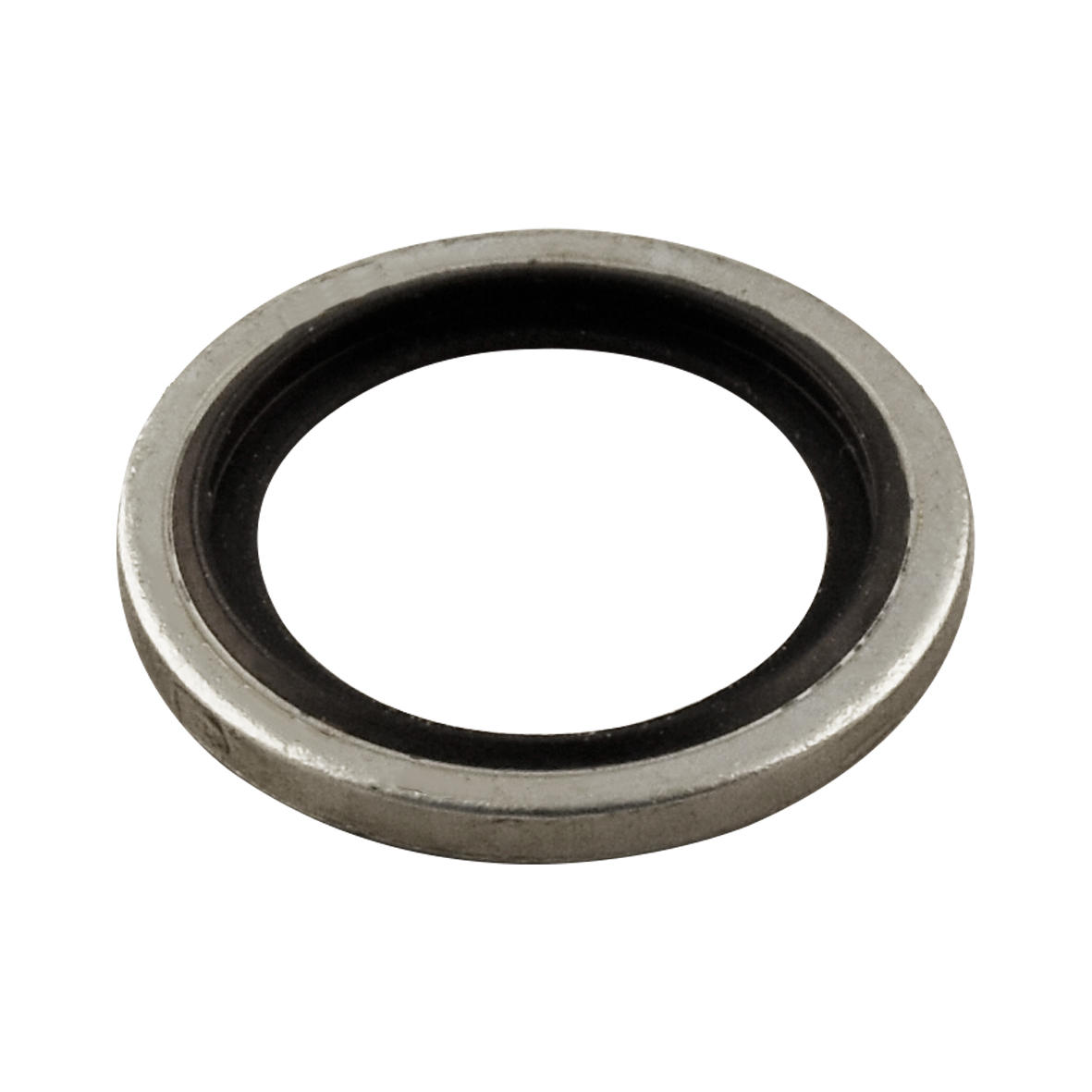

RONDELLE JOINT BI-MATIÈRE – ACIER/NBR

Caractéristiques Techniques / CatalogueEtiquettes Aignep Scan Certificats
RONDELLE JOINT BI-MATIÈRE – ACIER/NBR
RONDELLE JOINT BI-MATIÈRE – ACIER/NBR

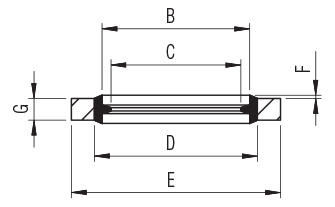

Code  Dessin 3D Dimension B C D E G F °C Min °C Max Conditionnement
01613 00 001     Download 1/8 10,37 8,56 11,84 14 2 0.3 -30 +100 20
01613 00 002     Download 1/4 13,74 11,45 15,21 17 2 0.3 -30 +100 20
01613 00 003     Download 3/8 17,28 14,96 18,75 22 2 0.3 -30 +100 20
01613 00 004     Download 1/2 21,54 18,64 23,01 26 2.5 0.4 -30 +100 20
01613 00 005     Download 3/4 27,05 24,13 28,53 32 2.5 0.4 -30 +100 20
01613 00 006     Download 1" 33,89 30,30 36,88 41 3.2 0.5 -30 +100 20
Code Dessin 3D Dimension B C D E G F °C Min °C Max Conditionnement
01613 00 001 Download 1/8 10,37 8,56 11,84 14 2 0.3 -30 +100 20
01613 00 002 Download 1/4 13,74 11,45 15,21 17 2 0.3 -30 +100 20
01613 00 003 Download 3/8 17,28 14,96 18,75 22 2 0.3 -30 +100 20
01613 00 004 Download 1/2 21,54 18,64 23,01 26 2.5 0.4 -30 +100 20
01613 00 005 Download 3/4 27,05 24,13 28,53 32 2.5 0.4 -30 +100 20
01613 00 006 Download 1" 33,89 30,30 36,88 41 3.2 0.5 -30 +100 20
