T022
RÉGULATEUR DE PRÉCISION
Caractéristiques Techniques / CatalogueEtiquettes Aignep Scan Certificats

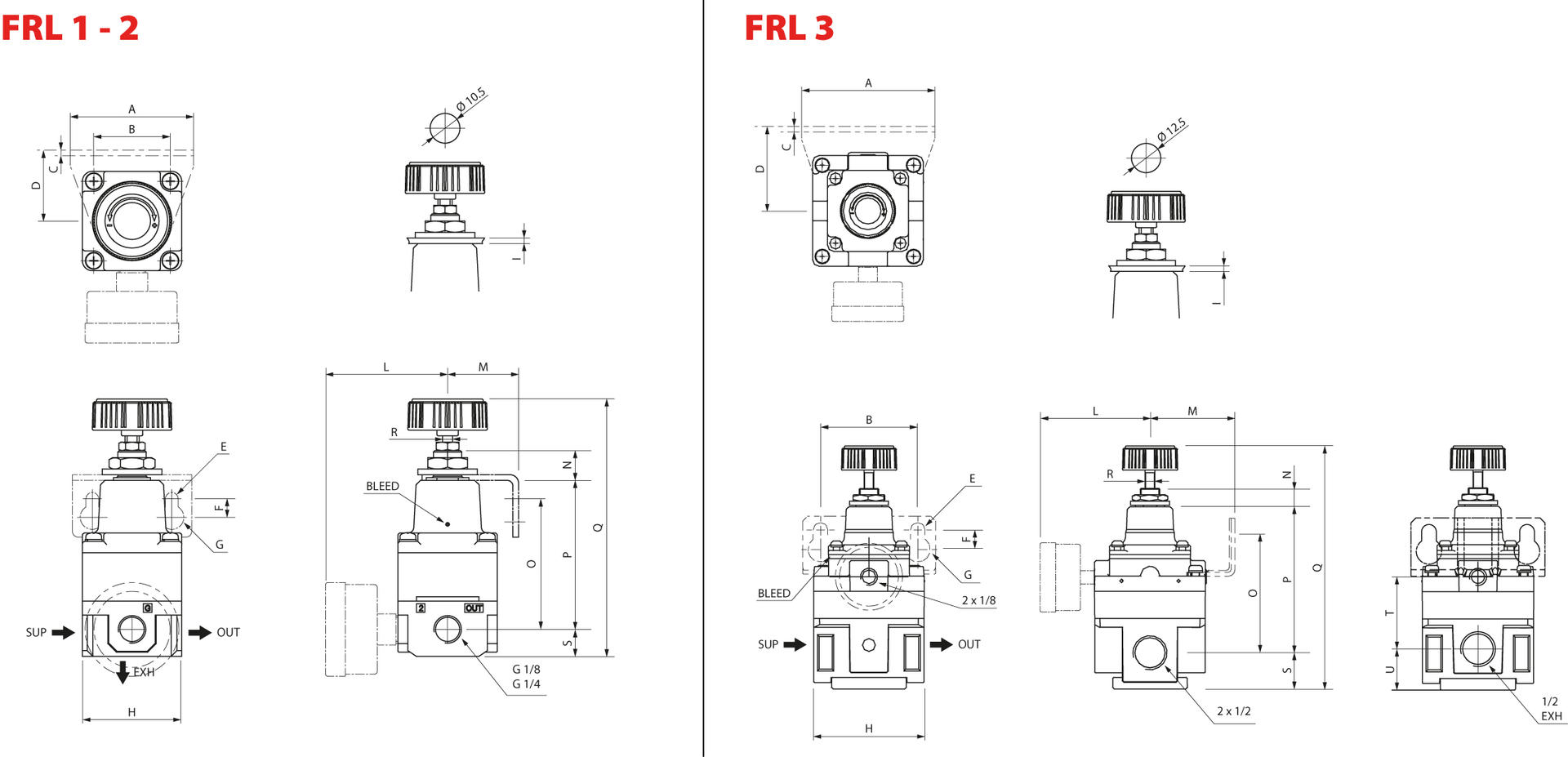

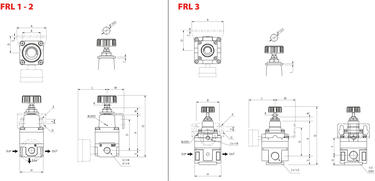

| Code | Dessin 3D | Réglage | Filetage | Consommation d’air avec 10 Bar | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T022 102 020 000 | REGP 1 - 0÷4 Bar | 1/8 | 4,4 l/min (ANR) F.S. | 42 | 28 | 2 | 25 | Ø 4,5 | 6,5 | Ø 8,5 | 35 | Max 4 | 43 | 25 | 10,5 | 46 | 52,5 | 90,7 | 9.5 | - | - | |
| T022 102 030 000 | REGP 1 - 0÷8 Bar | 1/8 | 4,4 l/min (ANR) F.S. | 42 | 28 | 2 | 25 | Ø 4,5 | 6,5 | Ø 8,5 | 35 | Max 4 | 43 | 25 | 10,5 | 46 | 52,5 | 90,7 | 9.5 | - | - | |
| T022 203 020 000 | REGP 2 - 0÷4 Bar | 1/4 | 4,4 l/min (ANR) F.S. | 50 | 36 | 2 | 30 | Ø 5,5 | 7 | Ø 9,5 | 59,2 | Max 4 | 55 | 30 | 11,3 | 53 | 71 | 127,3 | 18.5 | - | - | |
| T022 203 030 000 | Download | REGP 2 - 0÷8 Bar | 1/4 | 4,4 l/min (ANR) F.S. | 50 | 36 | 2 | 30 | Ø 5,5 | 7 | Ø 9,5 | 59,2 | Max 4 | 55 | 30 | 11,3 | 53 | 71 | 127,3 | 18.5 | - | - |
| T022 305 020 000 | REGP 3 - 0÷4 Bar | 1/2 | 11,5 l/min (ANR) F.S. | 82 | 60 | 2,3 | 52,45 | Ø 9 | 12 | Ø 15,5 | 68 | Max 4 | 68 | 52,4 | 11,3 | 74,5 | 90,1 | 150 | 22.4 | 44,2 | 25,1 | |
| T022 305 030 000 | REGP 3 - 0÷8 Bar | 1/2 | 11,5 l/min (ANR) F.S. | 82 | 60 | 2,3 | 52,42 | Ø 9 | 12 | Ø 15,5 | 68 | Max 4 | 68 | 52,4 | 11,3 | 74,5 | 90,1 | 150 | 22.5 | 44,2 | 25,1 |
